申请日2017.04.21
公开(公告)日2017.11.24
IPC分类号C02F9/08
摘要
本实用新型公开了一种电厂化学精处理系统再生废水的回用处理系统，包括第一废水箱、第二废水箱以及对再生废水进行处理并通过管道依次连通的曝气废水池、除铁过滤器、钠型阳离子交换器、超滤装置、反渗透装置以及电解槽，所述曝气废水池的入水口分别与第一废水箱和第二废水箱的出水口连通，反渗透装置的浓水出口通过再生管道连通钠型阳离子交换器的入口端;所述反渗透装置通过输水管道输送回用水，电解槽通过回收管道输送回用次氯酸钠杀菌剂。本新型装置能够有效去除将化学精处理系统再生废水中的硬度、铁、重金属等杂质，将再生废水中的水和工业盐可靠回收，实现了化学精处理再生废水的可靠回收。
权利要求书

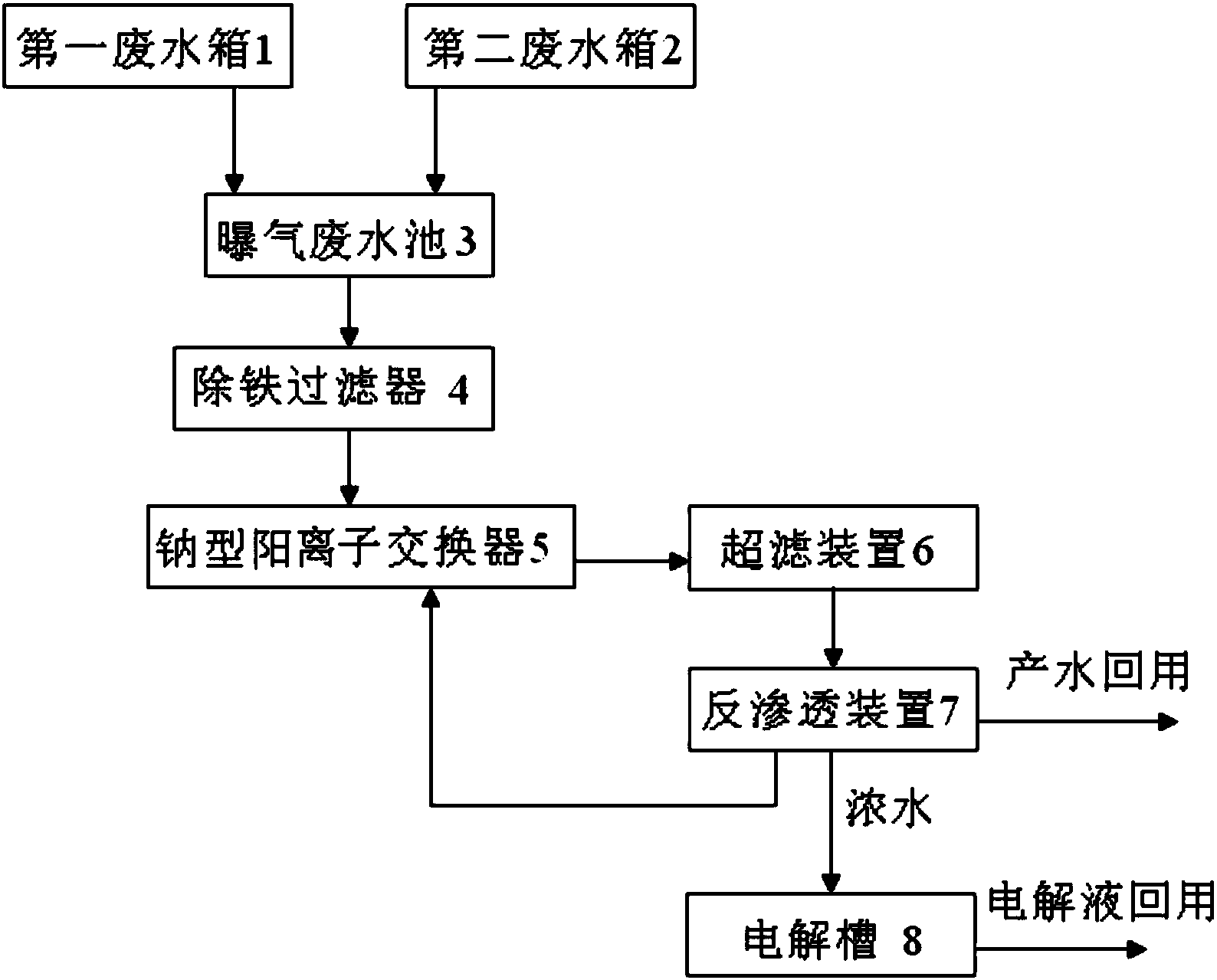

1.一种电厂化学精处理系统再生废水的回用处理系统，其特征在于：包括用于承接阳树脂酸再生废水的第一废水箱(1)、承接阴树脂碱再生废水的第二废水箱(2)以及对再生废水进行处理并通过管道依次连通的曝气废水池(3)、除铁过滤器(4)、钠型阳离子交换器(5)、超滤装置(6)、反渗透装置(7)以及电解槽(8)，所述曝气废水池(3)的入水口分别与第一废水箱和第二废水箱的出水口连通，反渗透装置(7)的浓水出口通过再生管道连通钠型阳离子交换器(5)的入口端;所述反渗透装置通过输水管道输送回用水，电解槽通过回收管道输送回用次氯酸钠杀菌剂。
说明书
一种电厂化学精处理系统再生废水的回用处理系统
技术领域
本实用新型涉及电厂化学精处理系统技术领域，特别是一种电厂化学精处理系统再生废水的回用处理系统。
背景技术
目前，电厂对化学精处理系统的再生废水主要以加酸碱中和至中性后外排为主，而随着国家对工业企业废水减排的要求越来越严格，化学精处理再生废水这种含盐量高特别是氯离子含量高的废水排放越来越受到限制。离子交换树脂再生酸碱废水的处理方法有以下几种：酸碱中和法、化学反应沉淀法、生化法、FENTON 试剂法、纳滤/反渗透法。而这些方法都没有能够实现化学精处理处理系统再生废水的彻底零排放，再生废水中的有用物质没有获得完全的回收利用。
实用新型内容
本实用新型需要解决的技术问题是提供一种能够对再生废水中的水和工业盐进行充分回收利用的处理系统，以实现再生废水的近零排放，降低环境污染。
为解决上述技术问题，本实用新型所采取的技术方案如下。
一种电厂化学精处理系统再生废水的回用处理系统，包括用于承接阳树脂酸再生废水的第一废水箱、承接阴树脂碱再生废水的第二废水箱以及对再生废水进行处理并通过管道依次连通的曝气废水池、除铁过滤器、钠型阳离子交换器、超滤装置、反渗透装置以及电解槽，所述曝气废水池的入水口分别与第一废水箱和第二废水箱的出水口连通，反渗透装置的浓水出口通过再生管道连通钠型阳离子交换器的入口端;所述反渗透装置通过输水管道输送回用水，电解槽通过回收管道输送回用次氯酸钠杀菌剂。
由于采用了以上技术方案，本实用新型所取得技术进步如下。
本实用新型利用化学精处理再生废水硬度和铁含量较低、且再生废水pH值可调节的特点，通过曝气和过滤除铁，采用钠型阳离子交换器软化除硬，保证了反渗透进水为高pH值软化水，实现了反渗透对高pH值软化水的高回收率处理;利用化学精处理再生废水钠盐含量高的特点，采用反渗透高回收率运行，将再生废水浓缩6-20倍获得反渗透浓水，将反渗透浓水中的钠盐用于钠型阳离子交换器进行交换处理，并通过电解槽电解生成次氯酸钠杀菌剂，实现了反渗透浓水中盐分的高效回用。本实用新型应用于电厂化学精处理系统中，不仅能够将精处理系统再生废水中的硬度、铁、重金属等杂质去除，而且还能够可靠回收再生废水中的水和工业盐，从而满足再生废水的近零排放要求，降低了环境污染，并且建设成本较低，经济效益较高。
