申请日2017.04.21
公开(公告)日2017.12.05
IPC分类号C02F9/04
摘要
本实用新型涉及一种中型污水处理系统，包括废水储存桶、第一过滤桶和废水处理桶，废水储存桶包括第一桶体、搅拌棒和第一过滤网，搅拌棒和第一过滤网均设置于第一桶体的内部，第一桶体上部开设有第一进水口和第一出水口，第一出水口连通第一过滤桶的上部;第一过滤桶包括第二桶体、第一过滤层和第二过滤层，第一过滤层和第二过滤层从上至下依次设置于第二桶体，第二桶体的下部开设有第二出水口，第二出水口连通废水处理桶的下部;废水处理桶包括第三桶体和第二过滤网，第二过滤网设置于第三桶体中部，第三桶体上方开设有放药口和第三出水口，第三出水口连通第二过滤桶。该中型污水处理系统的结构简单，造价低廉，适于污水量中等的生产厂家使用。
权利要求书
1.一种中型污水处理系统，其特征在于，包括废水储存桶、第一过滤桶、废水处理桶和第二过滤桶，其中，
所述废水储存桶包括第一桶体、搅拌棒和第一过滤网，所述搅拌棒和所述第一过滤网均设置于所述第一桶体的内部，所述第一桶体上部开设有第一进水口和第一出水口，所述第一过滤网位于所述进水口的上方，所述第一出水口位于所述第一过滤网上方，所述第一出水口连通所述第一过滤桶的上部;
所述第一过滤桶包括第二桶体、第一过滤层和第二过滤层，所述第一过滤层和所述第二过滤层从上至下依次设置于所述第二桶体，所述第二桶体的下部开设有第二出水口，所述第二出水口连通所述废水处理桶的下部，所述第一过滤层位于所述第一出水口下方，所述第二过滤层位于所述第二出水口上方;
所述废水处理桶包括第三桶体和第二过滤网，所述第二过滤网设置于所述第三桶体中部，所述第三桶体上方开设有放药口和第三出水口，所述放药口位于所述第三出水口上方，所述第三出水口连通所述第二过滤桶;
所述第二过滤桶包括第四桶体和第三过滤层，所述第三过滤层设置于第四桶体中部，所述第四桶体开设第四出水口，所述第四出水口位于第三过滤层下方。
2.根据权利要求1所述的中型污水处理系统，其特征在于，所述搅拌棒包括若干扇叶和转轴，所述转轴的一端固定设置于所述第一桶体的上部，若干所述扇叶设置于所述转轴靠近所述第一桶体底部的一端，若干所述扇叶与转轴呈30-60度斜角。
3.根据权利要求1所述的中型污水处理系统，其特征在于，所述第一过滤层为活性炭层。
4.根据权利要求1所述的中型污水处理系统，其特征在于，第二过滤层为矿粒球层。
5.根据权利要求1所述的中型污水处理系统，其特征在于，所述第三过滤层为活性炭层。
说明书
一种中型污水处理系统
技术领域
本实用新型涉及污水净化技术领域，特别是涉及一种中型污水处理系统。
背景技术
目前市场上比较多生产厂家生产的时候，会产生一些污水。由于大型的净水装置造价较贵，在水量不多的时候采用大型的净水装置将会增加生产厂家的生产成本，但是小型的水净化器的净化水能力又强度不够，需要很多小型的水净化器，造价也比较贵。
实用新型内容
基于此，有必要针对污水量中等的情况，使用大型或小型水净化器成本都比较贵的问题，提供一种中型污水处理系统。

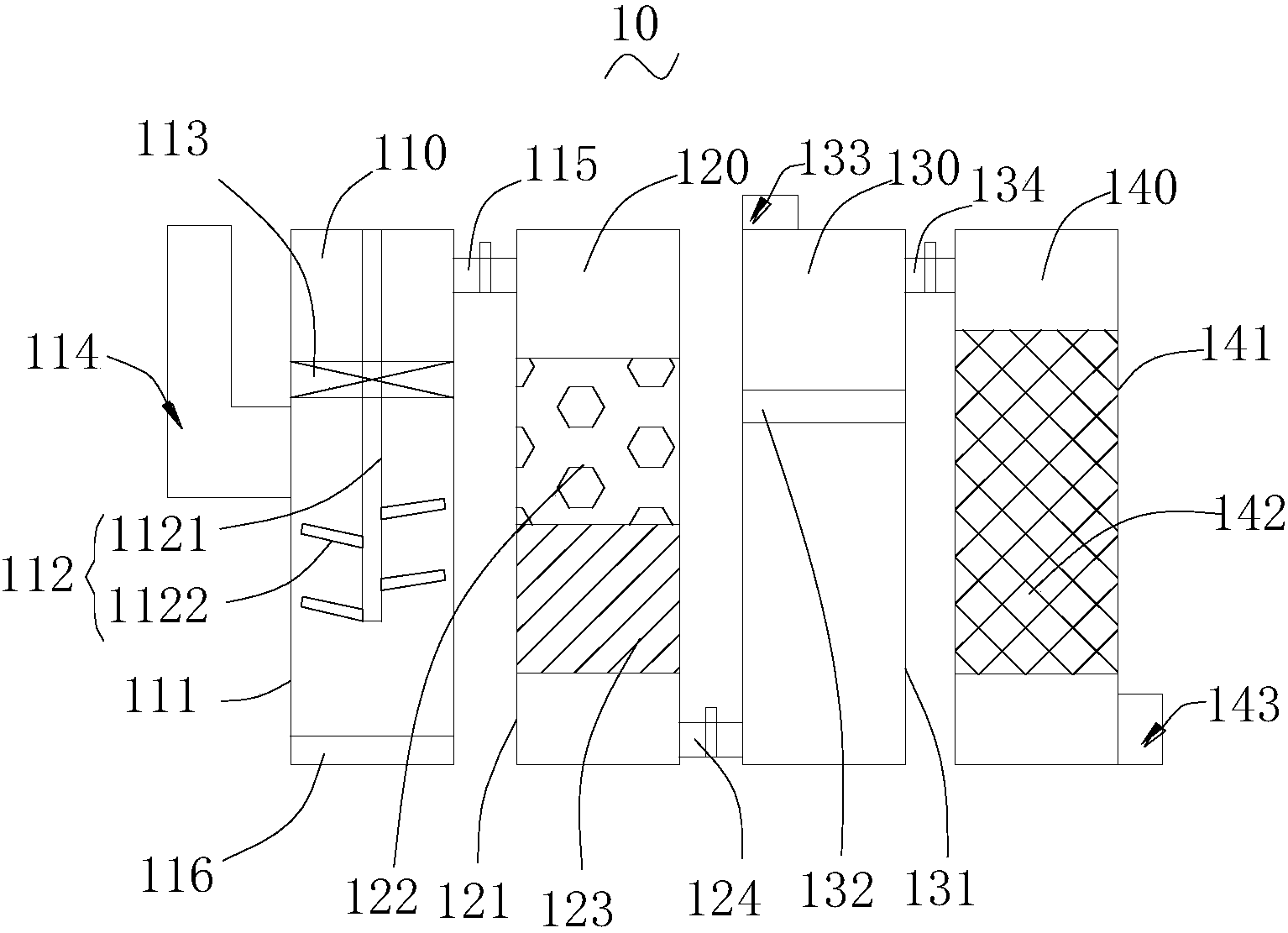

一种中型污水处理系统，包括废水储存桶、第一过滤桶、废水处理桶和第二过滤桶，其中，
所述废水储存桶包括第一桶体、搅拌棒和第一过滤网，所述搅拌棒和所述第一过滤网均设置于所述第一桶体的内部，所述第一桶体上部开设有第一进水口和第一出水口，所述第一过滤网位于所述进水口的上方，所述第一出水口位于所述第一过滤网上方，所述第一出水口连通所述第一过滤桶的上部;
所述第一过滤桶包括第二桶体、第一过滤层和第二过滤层，所述第一过滤层和所述第二过滤层从上至下依次设置于所述第二桶体，所述第二桶体的下部开设有第二出水口，所述第二出水口连通所述废水处理桶的下部，所述第一过滤层位于所述第一出水口下方，所述第二过滤层位于所述第二出水口上方;
所述废水处理桶包括第三桶体和第二过滤网，所述第二过滤网设置于所述第三桶体中部，所述第三桶体上方开设有放药口和第三出水口，所述放药口位于所述第三出水口上方，所述第三出水口连通所述第二过滤桶;
所述第二过滤桶包括第四桶体和第三过滤层，所述第三过滤层设置于第四桶体中部，所述第四桶体开设第四出水口，所述第四出水口位于第三过滤层下方。
在其中一个实施例中，所述搅拌棒包括若干扇叶和转轴，所述转轴的一端固定设置于所述第一桶体的上部，若干所述扇叶设置于所述转轴靠近所述第一桶体底部的一端，若干所述扇叶与转轴呈30-60度斜角。
在其中一个实施例中，所述第一过滤层为活性炭层。
在其中一个实施例中，第二过滤层为矿粒球层。
在其中一个实施例中，所述第三过滤层为活性炭层。
上述中型污水处理系统，废水处理桶内设置有搅拌棒和第一过滤网，可以对污水的固体杂质进行沉淀和过滤，第一过滤桶设置有第一过滤层和第二过滤层，可以对液态杂质进行过滤，废水处理桶设置有放药口，用于添加药物，对污水的有害化学物质进行中和和沉淀处理，第二过滤网用于过滤沉淀物，第二过滤桶对处理过后的水进行再次过滤，确保水质。该中型污水处理系统结构简单，使用方便，造价低廉，适于污水量中等的生产厂家使用。
