申请日2017.04.21
公开(公告)日2017.11.28
IPC分类号C02F9/02
摘要
本实用新型公开了一种废水回收再利用装置，其结构包括沉砂槽、导流板、进水管、盖板、格栅、通风管、移动真空龙带、污泥室、平行板、清水密封板、罩子、过滤器装置、溢流管、调节器，所述沉砂槽与导流板相连接，所述进水管上设有盖板，所述格栅与通风管相连接，所述罩子与过滤器装置相连接，所述过滤器装置由控制器、反冲洗器、固定器、排泥泵、排泥阀、反冲洗阀、滤盘、驱动器、出水通道组成。本实用新型设有过滤器装置，装置结构紧凑，成本低廉，占空间小，自动运行，使用简单。能对污水中的重金属物质进行精确过滤，从而对重金属物质进行吸附过滤，能够较为全面的提升污水过滤后的品质，使得过滤后的水质产生更广的适用性。
权利要求书

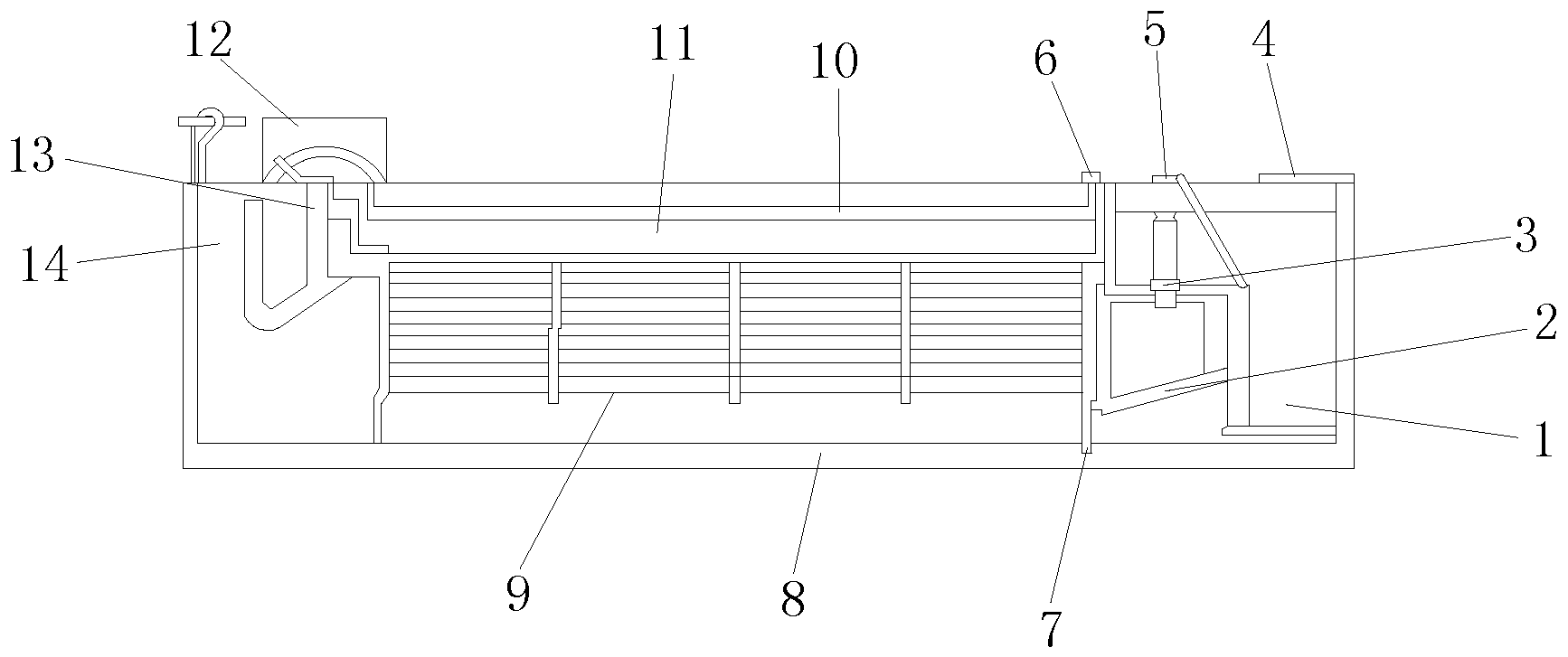

1.一种废水回收再利用装置，其特征在于：其结构包括沉砂槽(1)、导流板(2)、进水管(3)、盖板(4)、格栅(5)、通风管(6)、移动真空龙带(7)、污泥室(8)、平行板(9)、清水密封板(10)、罩子(11)、过滤器装置(12)、溢流管(13)、调节器(14)，所述沉砂槽(1)与导流板(2)相连接，所述进水管(3)上设有盖板(4)，所述格栅(5)与通风管(6)相连接，所述移动真空龙带(7)与污泥室(8)相连接，所述平行板(9)与清水密封板(10)活动连接，所述罩子(11)与过滤器装置(12)相连接，所述过滤器装置(12)由控制器(121)、反冲洗器(122)、固定器(123)、排泥泵(124)、排泥阀(125)、反冲洗阀(126)、滤盘(127)、驱动器(128)、出水通道(129)组成，所述控制器(121)与反冲洗器(122)相连接，所述反冲洗器(122)与固定器(123)相连接，所述排泥泵(124)与排泥阀(125)相连接，所述反冲洗阀(126)与滤盘(127)活动连接，所述驱动器(128)与出水通道(129)相连接，所述溢流管(13)与调节器(14)相连接。
2.根据权利要求1所述的一种废水回收再利用装置，其特征在于：所述导流板(2)与进水管(3)活动连接。
3.根据权利要求1所述的一种废水回收再利用装置，其特征在于：所述盖板(4)与格栅(5)相连接。
4.根据权利要求1所述的一种废水回收再利用装置，其特征在于：所述移动真空龙带(7)与导流板(2)相连接。
5.根据权利要求1所述的一种废水回收再利用装置，其特征在于：所述清水密封板(10)与罩子(11)相连接。
6.根据权利要求1所述的一种废水回收再利用装置，其特征在于：所述溢流管(13)设在平行板(9)上。
说明书
一种废水回收再利用装置
技术领域
本实用新型是一种废水回收再利用装置，属于机械设备技术领域。
背景技术
废水回收再利用装置是一种将居民日常生活中产生的废水进行回收，用于冲厕、冲打碎后的厨房菜垃圾、家庭保洁及其它非饮用途径的民用废水再用装置。
现有技术公开了申请号为：CN201320162061.9的一种废水回收再利用装置，包括：第一污水口、第二污水口、第三污水口、传送管、蓄水池和抽水装置，所述的第一污水口和第二污水口以及第三污水口均通过传送管与蓄水池相连接，所述的抽水装置与所述的蓄水池通过传送管相连接，所述的抽水装置的一端设置有马桶水箱或花坛水箱，所述的蓄水池上设置有过滤膜，所述的过滤膜的底部设置有活性炭层。将生活污水集中收集到蓄水池，再由蓄水池排放出去，减少向环境排放污染物，减缓环境恶化，造福子孙后代节能环保，无污染。但是其不足之处在于无法对水中的重金属物质进行全面过滤，导致不能再次使用。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种废水回收再利用装置，以解决上述设备无法对水中的重金属物质进行全面过滤，导致不能再次使用的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种废水回收再利用装置，其结构包括沉砂槽、导流板、进水管、盖板、格栅、通风管、移动真空龙带、污泥室、平行板、清水密封板、罩子、过滤器装置、溢流管、调节器，所述沉砂槽与导流板相连接，所述进水管上设有盖板，所述格栅与通风管相连接，所述移动真空龙带与污泥室相连接，所述平行板与清水密封板活动连接，所述罩子与过滤器装置相连接，所述过滤器装置由控制器、反冲洗器、固定器、排泥泵、排泥阀、反冲洗阀、滤盘、驱动器、出水通道组成，所述控制器与反冲洗器相连接，所述反冲洗器与固定器相连接，所述排泥泵与排泥阀相连接，所述反冲洗阀与滤盘活动连接，所述驱动器与出水通道相连接，所述溢流管与调节器相连接。
进一步地，所述导流板与进水管活动连接。
进一步地，所述盖板与格栅相连接。
进一步地，所述移动真空龙带与导流板相连接。
进一步地，所述清水密封板与罩子相连接。
进一步地，所述溢流管设在平行板上。
进一步地，所述进水管与格栅相连接，
进一步地，所述沉砂槽与进水管相连接。
本实用新型的有益效果为设有过滤器装置，装置结构紧凑，成本低廉，占空间小，自动运行，使用简单。能对污水中的重金属物质进行精确过滤，从而对重金属物质进行吸附过滤，能够较为全面的提升污水过滤后的品质，使得过滤后的水质产生更广的适用性。
