申请日2017.04.19
公开(公告)日2017.08.18
IPC分类号G05B19/418
摘要
本发明公开了一种用于在线监控污水处理系统的远程监控方法及其系统。本发明采集各个污水处理基站的中污水处理设备的运行参数，并对所采集的运行参数进行实时显示、分析、处理和存储，即通过充分挖掘设备数据、设备检测指标精准化分析、综合分析设备状态，从而实现对各个污水处理基站进行集中的远程实时监控，并进行故障诊断分析和预警分析，从而为有效解决运营维护提供参考，进而为各级污水处理以及环保公司、环保监察管理部门提供全方位的服务。
权利要求书

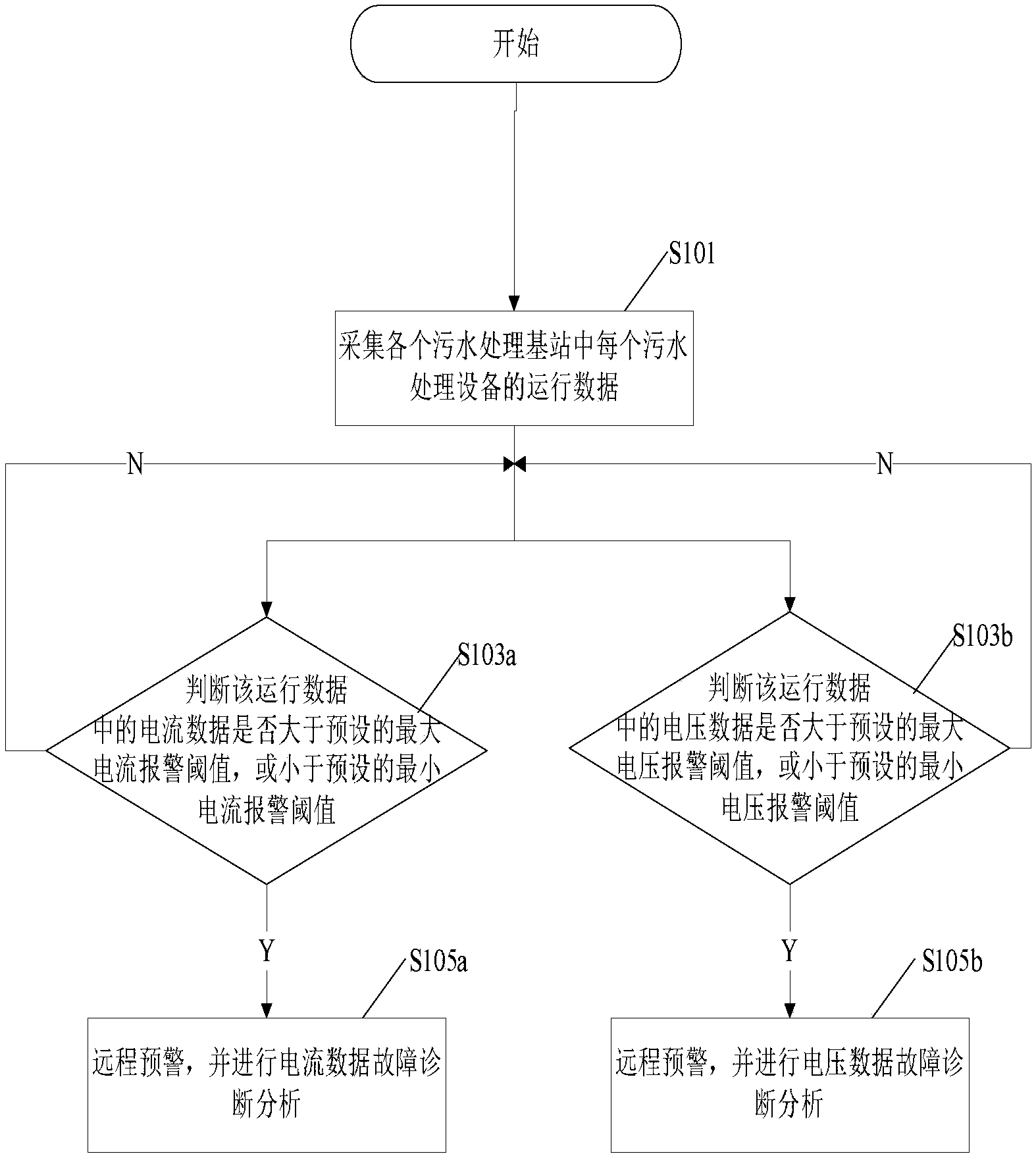

1.一种用于在线监控污水处理系统的远程监控方法，其特征在于，包括步骤：
采集各个污水处理设备的运行参数，所述运行参数包括电流数据和/或电压数据;
判断所述电流数据是否大于预设的最大电流预警阈值，或者所述电流数据小于预设的最小电流预警阈值，若是，则进行远程预警，并进行电流数据故障诊断分析;和/或，
判断所述电压数据是否大于预设的最大电压预警阈值，或者所述电压数据小于预设的最小电压预警阈值，若是，则进行远程预警，并进行电压数据故障诊断分析。
2.如权利要求1所述的远程监控方法，其特征在于，还包括步骤：
采集各个污水处理设备之间的关联数据，所述关联数据包括所述各个污水处理设备中的测量设备测量所得的测量参数，和/或各个所述污水处理设备之间的关联运行数据;
判断所述测量设备的测量参数是否达到预设的测量预警阈值，若是，则进行远程预警，并进行关联数据故障诊断分析;和/或，
根据所述当前污水处理设备的关联运行数据，判断当前污水处理设备正常运行时，与所述当前污水处理设备关联的污水处理设备是否启动，若不启动，则进行远程预警，并进行关联数据故障诊断分析。
3.如权利要求2所述的远程监控方法，其特征在于，还包括步骤：
采集各个污水处理单元的现场数据，所述现场数据包括音频数据，和/或视频数据;
根据所述视频数据，分别对每个污水处理单元中的水位变化进行分析，并将水位分析结果作为关联数据故障诊断分析时的参考数据;和/或，
根据所述视频数据和/或所述音频数据，判断所述污水处理单元中的各个污水处理设备的工作状态是否为异常，若所述工作状态为异常，则进行远程预警。
4.如权利要求1或2或3所述的远程监控方法，其特征在于，所述污水处理系统用于处理医用污水。
5.如权利要求1或2或3所述的远程监控方法，其特征在于，
若所述污水处理设备为动力设备，则所述最大电流预警阈值为所述动力设备的额定电流的105%或110%，所述最小电流预警阈值为所述动力设备的额定电流的95%或90%;和/或，所述最大电压预警阈值为所述动力设备的额定电压的115%，所述最小电压预警阈值为所述动力设备的额定电压的95%;和/或，
若所述污水处理设备为测量设备，则所述最大电流预警阈值为20mA，所述最小电流预警阈值为4mA;和/或，所述最大电压预警阈值为所述测量设备的额定电压的103%，所述最小电压预警阈值为所述测量设备的额定电压的97%;和/或，
若所述污水处理设备为变频器，则所述最大电流预警阈值为所述变频器的额定电流的103%，所述最小电流预警阈值为所述变频器的额定电流的97%;和/或，若所述污水 处理设备为变频器，则所述最大电压预警阈值为所述变频器的额定电压的103%，所述最小电压预警阈值为所述变频器的额定电压的97%。
6.一种用于在线监控污水处理系统的远程监控系统，其特征在于，包括：
至少一个运行参数采集装置，用于控制多个污水处理基站中每个污水处理设备，并采集所述污水处理设备的运行参数;其中，所述运行参数包括电流数据和电压数据，且每个运行参数采集装置对应于一个污水处理基站;
监控中心，用于接收所述运行参数采集装置通过网络发送来的所述运行参数，并判断所述电流数据是否大于预设的最大电流预警阈值，或者所述电流数据小于预设的最小电流预警阈值，若是，则进行远程预警，并进行电流数据故障诊断分析;和/或，判断所述电压数据是否大于预设的最大电压预警阈值，或者所述电压数据小于预设的最小电压预警阈值，若是，则进行远程预警，并进行电压数据故障诊断分析;
至少一个客户终端，用于接收并显示所述监控中心发布的故障诊断分析结果，以及通过所述监控中心向所述运行参数采集装置发送控制指令，所述至少一个客户终端与所述监控中心相连。
7.如权利要求6所述的远程监控系统，其特征在于，所述运行参数采集装置还用于采集所述各个污水处理设备之间的关联数据，所述关联数据包括所述各个污水处理设备中的测量设备测量所得的测量参数，和/或各个所述污水处理设备之间的关联运行数据;则
所述监控中心还用于判断所述关联数据中的测量参数是否达到预设的测量预警阈值，若是，则进行远程预警，并进行关联数据故障诊断分析;和/或，判断当前污水处理设备正常运行时，与其关联的污水处理设备是否启动，若不启动，则进行远程预警，并进行关联数据故障诊断分析。
8.如权利要求7所述的远程监控系统，其特征在于，还包括：
现场数据采集装置，用于采集每个污水处理基站中多个污水处理单元的现场数据，所述现场数据包括音频数据，和/或视频数据;则
所述监控中心还用于根据所述视频数据，分别对每个污水处理单元中的水位变化进行分析，并将水位分析结果作为关联数据故障诊断分析时的参考数据;和/或，根据所述视频数据和/或所述音频数据，判断所述污水处理单元中的各个污水处理设备的工作状态是否为异常，若所述工作状态为异常，则进行远程预警。
9.如权利要求8所述的远程监控系统，其特征在于，所述现场数据采集装置还用于当向所述监控中心发送现场数据过程中，网络出现故障时，缓存当前所要传输的现场数据，且当网络恢复时，自动补传所缓存的现场数据;和/或，
所述运行参数采集装置还用于当向所述监控中心发送运行参数过程中，网络出现故障时，缓存当前所要传输的运行参数，且当网络恢复时，自动补传所缓存的运行参数和/或关联数据。
10.如权利要求6至9中任意一项所述的远程监控系统，其特征在于，所述污水处理基站用于处理医用污水。
说明书
用于在线监控污水处理系统的远程监控方法及其系统
技术领域
本发明涉及远程监控技术领域，尤其涉及一种用于在线监控污水处理系统的远程监控方法及其系统。
背景技术
目前，医院污水处理主采用生化+消毒法，主要有：曝气生物滤池法、导流曝气生物滤池法、AO法、A2O法、接触氧化法、活性污泥法等。而污水处理池的结构主要有：钢筋混凝土、普通钢、不锈钢、玻璃钢等;布置方式主要有：地上式污水站、地下式污水站、地埋式污水站。而目前的污水处理控制方法主要单纯依靠PLC。
然而，PLC是一种单纯的自动控制，设备或设施的运行状态主要还是通过人工值守或人工巡查的视觉和感观来判断，不能够对污水处理点进行实现远程实时监控。并且，污水处理过程中，很多预警信号是无法通过视觉和感观来获取的，因此，即使设备处于停机或半停机的状态，也不能够及时被发现。另一方面，该PLC控制装置仅仅是对特定的一个污水处理点中的污水处理设别进行自动控制，然而国内环保设施数量大、分布广，也即是说，污水处理点的分布范围较广，如果采用人工值守或巡查的方式，不仅需要大量的工作人员，而且无法实现对各个污水处理点进行集中的远程监控。
基于此，现在亟需一种能够将对多个污水处理点/基站进行集中远程实时监控的方法和系统。
发明内容
针对上述存在的技术问题，本发明提供一种用于下线监控污水处理系统的远程监控方法及其系统，其能够对各个污水处理基站进行集中的远程监控。
为了解决上述技术问题，本发明采用的技术方案为：一种用于在线监控污水处理系统的远程监控方法，其包括步骤：
采集各个污水处理设备的运行参数，所述运行参数包括电流数据和/或电压数据;
判断所述电流数据是否大于预设的最大电流预警阈值，或者所述电流数据小于预设的最小电流预警阈值，若是，则进行远程预警，并进行电流数据故障诊断分析;和/或，
判断所述电压数据是否大于预设的最大电压预警阈值，或者所述电压数据小于预设的最小电压预警阈值，若是，则进行远程预警，并进行电压数据故障诊断分析。
进一步地，所述远程监控方法还包括步骤：
采集各个污水处理设备之间的关联数据，所述关联数据包括所述各个污水处理设备中的测量设备测量所得的测量参数，和/或各个所述污水处理设备之间的关联运行数据;
判断所述测量设备的测量参数是否达到预设的测量预警阈值，若是，则进行远程预警，并进行关联数据故障诊断分析;和/或，
判断当前污水处理设备正常运行时，与其关联的污水处理设备是否启动，若不启动，则进行远程预警，并进行关联数据故障诊断分析。
进一步地，所述远程监控方法还包括步骤：
采集各个污水处理单元的现场数据，所述现场数据包括音频数据，和/或视频数据;
根据所述视频数据，分别对每个污水处理单元中的水位变化进行分析，并将水位分析结果作为关联数据故障诊断分析时的参考数据;和/或，
根据所述视频数据和/或所述音频数据，判断所述污水处理单元中的各个污水处理设备的工作状态是否为异常，若所述工作状态为异常，则进行远程预警。
进一步地，所述污水处理系统用于处理医用污水。
更进一步地，若所述污水处理设备为动力设备，则所述最大电流预警阈值为所述动力设备的额定电流的105%或110%，所述最小电流预警阈值为所述动力设备的额定电流的95%或90%;和/或，所述最大电压预警阈值为所述动力设备的额定电压的115%，所述最小电压预警阈值为所述动力设备的额定电压的95%;和/或，
若所述污水处理设备为测量设备，则所述最大电流预警阈值为20mA，所述最小电流预警阈值为4mA;和/或，所述最大电压预警阈值为所述测量设备的额定电压的103%，所述最小电压预警阈值为所述测量设备的额定电压的97%;和/或，
若所述污水处理设备为变频器，则所述最大电流预警阈值为所述变频器的额定电流的103%，所述最小电流预警阈值为所述变频器的额定电流的97%;和/或，若所述污水处理设备为变频器，则所述最大电压预警阈值为所述变频器的额定电压的103%，所述最小电压预警阈值为所述变频器的额定电压的97%。
相应地，本发明还提供了一种用于在线监控污水处理系统的远程监控系统，包括：
至少一个运行参数采集装置，用于控制多个污水处理基站中每个污水处理设备，并采集所述污水处理设备的运行参数;其中，所述运行参数包括电流数据和电压数据，且每个运行参数采集装置对应于一个污水处理基站;
监控中心，用于接收所述运行参数采集装置通过网络发送来的所述运行参数，并判断所述电流数据是否大于预设的最大电流预警阈值，或者所述电流数据小于预设的最小电流预警阈值，若是，则进行远程预警，并进行电流数据故障诊断分析;和/或，判断所述电压数据是否大于预设的最大电压预警阈值，或者所述电压数据小于预设的最小电压预警阈值，若是，则进行远程预警，并进行电压数据故障诊断分析;
至少一个客户终端，用于接收并显示所述监控中心发布的故障诊断分析结果，以及通过所述监控中心向所述运行参数采集装置发送控制指令，所述至少一个客户终端与所述监控中心相连。
其中，所述运行参数采集装置还用于采集所述各个污水处理设备之间的关联数据，所述关联数据包括所述各个污水处理设备中的测量设备测量所得的测量参数，和/或各个所述污水处理设备之间的关联运行数据;则
所述监控中心还用于判断所述关联数据中的测量参数是否达到预设的测量预警阈值，若是，则进行远程预警，并进行关联数据故障诊断分析;和/或，判断当前污水处理设备正常运行时，与其关联的污水处理设备是否启动，若不启动，则进行远程预警，并进行关联数据故障诊断分析。
进一步地，所述远程监控系统还包括：
现场数据采集装置，用于采集每个污水处理基站中多个污水处理单元的现场数据，所述现场数据包括音频数据，和/或视频数据;则
所述监控中心还用于根据所述视频数据，分别对每个污水处理单元中的水位变化进行分析，并将水位分析结果作为关联数据故障诊断分析时的参考数据;和/或，根据所述视频数据和/或所述音频数据，判断所述污水处理单元中的各个污水处理设备的工作状态是否为异常，若所述工作状态为异常，则进行远程预警。
其中，所述现场数据采集装置还用于当向所述监控中心发送现场数据过程中，网络出现故障时，缓存当前所要传输的现场数据，且当网络恢复时，自动补传所缓存的现场数据;和/或，
所述运行参数采集装置还用于当向所述监控中心发送运行参数过程中，网络出现故障时，缓存当前所要传输的运行参数，且当网络恢复时，自动补传所缓存的运行参数和/或关联数据。
其中，所述污水处理基站用于处理医用污水。
本发明的有益之处在于：
本发明通过采集各个污水处理基站中各个污水处理设备的运行参数，并判断该运行参数中的电流数据和/或电压数据是否达到预设的电流预警阈值和/或电压预警阈值，若达到，则进行远程预警，并进行故障诊断分析，从而实现对多个污水处理基站进行集中的远程监控，并进行故障诊断分析，为有效解决运营维护提供参考，进而为各级污水处理以及环保公司、环保监察管理部门提供全方位的服务。
进一步，本发明的还对个污水处理基站中各个污水处理设备的关联数据进行采集，并根据采集的关联数据进行关联数据故障诊断，从而从多角度进行远程监控和预警，并进一步提高故障诊断的精准性。
进一步，本发明还对各个污水处理基站的现场数据进行采集，并根据现场数据进行现场数据诊断分析，从而从多角度进行远程监控，并为关联数据诊断分析提供参考，以提高故障诊断的精准性。
