申请日2017.04.20
公开(公告)日2017.09.26
IPC分类号B03D1/14
摘要
本发明公开了一种磷矿浮选废水回收利用装置及其工艺，包括调浆设备、球磨机、旋流器、搅拌设备、第一粗选槽、第二粗选槽、第一扫选槽、第二扫选槽、浓缩设备、精矿槽、尾矿槽、酸性水高位水池、溢流水高位水池;所述调浆设备的出浆口与球磨机输入口相连，所述球磨机的输出口与旋流器的矿浆输入口相连，所述旋流器的底流口与球磨机输入口相连，所述旋流器的溢流管出口与搅拌设备相连，所述搅拌设备与第一粗选槽的矿浆流入口相连。本发明能够有效解决磷矿浮选工艺中废水大量排放造成的环境污染等问题。
权利要求书
1.一种磷矿浮选废水回收利用装置，其特征在于，包括调浆设备、球磨机、旋流器、搅拌设备、第一粗选槽、第二粗选槽、第一扫选槽、第二扫选槽、浓缩设备、精矿槽、尾矿槽、酸性水高位水池、溢流水高位水池;所述调浆设备的出浆口与球磨机输入口相连，所述球磨机的输出口与旋流器的矿浆输入口相连，所述旋流器的底流口与球磨机输入口相连，所述旋流器的溢流管出口与搅拌设备相连，所述搅拌设备与第一粗选槽的矿浆流入口相连;
所述第一粗选槽的泡沫排出口与第一扫选槽泡沫流入口相连，所述第一粗选槽的矿浆排出口与第二粗选槽的矿浆流入口相连，所述第一粗选槽的废酸水排出口与酸性水高位水池相连;
所述第一扫选槽的泡沫排出口与尾矿槽相连，所述第一扫选槽的矿浆排出口与所述第一粗选槽的矿浆流入口相连;
所述第二粗选槽的泡沫排出口与第二扫选槽的泡沫流入口相连，所述所述第二粗选槽的矿浆排出口与浓缩设备相连，第二粗选槽中的废酸水排出口与第一粗选槽相连;
所述第二扫选槽的泡沫排出口与尾矿槽相连，所述第二扫选槽的矿浆排出口与第二粗选槽相连;
所述浓缩设备的矿浆排出口与精矿槽相连，所述浓缩设备的溢流水与溢流水高位水池相连，所述溢流水高位水池与球磨机相连。
2.如权利要求1所述的磷矿浮选废水回收利用装置，其特征在于，所述酸性高位水池通过三向调节阀分别与第二粗选槽、第一扫选槽、第二扫选槽相连。
3.如权利要求2所述的磷矿浮选废水回收利用装置，其特征在于，所述溢流水高位水池与球磨机之间设有调节阀;所述第一扫选槽和第一粗选槽之间设有调节阀;所述第二扫选槽和第二粗选槽之间设有调节阀。
4.如权利要求3所述的磷矿浮选废水回收利用装置，其特征在于，所述第一粗选槽的废酸水排出口与酸性水高位水池之间设有水泵;所述酸性水高位水池与三向调节阀之间设有水泵，所述浓缩设备与溢流水高位水池之间设有水泵。
5.一种如权利要求4磷矿浮选废水回收利用工艺，其特征在于，包括以下步骤：
步骤(1)：将磷矿原料于调浆设备中加清水进行调浆，再进入球磨机中进行磨矿，磨矿后的矿浆进入旋流器中进行分级，粗颗粒的矿浆由旋流器的底流口流出排入球磨机中，细颗粒的矿浆由旋流器的溢流管出口流出排入搅拌设备中;
步骤(2)：向搅拌设备中加入硫酸调整矿浆的pH值，并将矿浆排入至第一粗选槽中;
步骤(3)：向第一粗选槽中加入捕收剂，在室温下进行充气浮选粗选，得到泡沫产品、粗选矿浆及废酸水;泡沫产品由第一粗选槽的泡沫排出口排出进入第一扫选槽中;第一粗选槽槽内矿浆由底部的矿浆排出口排入至第二粗选槽进行再次浮选，第一粗选槽中的废酸水由废酸水排出口通过水泵排入酸性水高位水池中存储备用;
步骤(4)：所述酸性水高位水池通过调节三向调节阀的阀门将废酸水通过水泵输入至第一扫选槽中进行扫选，得到泡沫产品、扫选矿浆及废酸水;泡沫产品作为尾矿由第一扫选槽的泡沫排出口排出至尾矿槽中储存;扫选矿浆及废酸水由第一扫选槽的矿浆排出口排入至第一粗选槽中进行再次浮选;
步骤(5)：所述酸性水高位水池通过调节三向调节阀的阀门将废酸水通过水泵输入至第二粗选槽中进行再次浮选，得到泡沫产品、精选矿浆及废酸水;泡沫产品由第二粗选槽的泡沫排出口排出进入第二扫选槽中进行扫选;第二粗选槽槽内矿浆由底部的矿浆排出口排入至第浓缩设备中进行浓缩处理;第二粗选槽中的废酸水由废酸水排出口排入至第一粗选槽中;
步骤(6):所述酸性水高位水池通过调节三向调节阀的阀门将废酸水通过水泵输入至第二扫选槽中进行再次扫选，得到泡沫产品、精选矿浆及废酸水;泡沫产品作为尾矿由第二扫选槽的泡沫排出口排出至尾矿槽中储存;扫选矿浆及废酸水由第二扫选槽的矿浆排出口排入至第二粗选槽中进行再次浮选;
步骤(7):所述浓缩设备浓缩得到的矿浆即为磷精矿输入至精矿槽中储存，浓缩得到的废水即溢流水通过水泵输入至溢流水高位水池中存储，溢流水高位水池通过调节阀向球磨机中输送溢流水。
6.如权利要求5磷矿浮选废水回收利用工艺，其特征在于，所述步骤(2)中，通过调节阀将所述酸性水高位水池种的废酸水通过水泵输入至搅拌设备中用以调整矿浆的pH。
7.如权利要求6磷矿浮选废水回收利用工艺，其特征在于，按重量比计，所述清水、溢流水、酸性水的总用量之比为9:330:165。
说明书
一种磷矿浮选废水回收利用装置及其工艺
技术领域
本发明属于磷矿浮选工艺技术领域，更具体地，涉及一种磷矿浮选废水回收利用装置及其工艺。
背景技术
磷矿是生产磷肥、磷化工产品的必不可少的基础原料。我国磷矿资源储量167.86亿吨，平均品位16.95%。磷化工中较常见的是磷矿浮选工艺，对磷矿进行正反浮选，粗选、扫选、精选，从而得到磷精矿，而磷矿浮选工艺会产生大量的废水，废水中含有大量的酸性物质，会对环境造成污染，随着磷化工在最近十几年的兴起，磷矿浮选工艺产生的废水问题不可忽视，为了贯彻落实国家安全法律法规，加强环境保护，满足安全生产要求，企业需要对磷矿浮选产生的废水进行处理。
发明内容
针对现有技术中存在的问题，本发明的目的在于提供一种磷矿浮选废水回收利用装置及其工艺，以解决磷矿浮选工艺中废水大量排放造成的环境污染等问题。

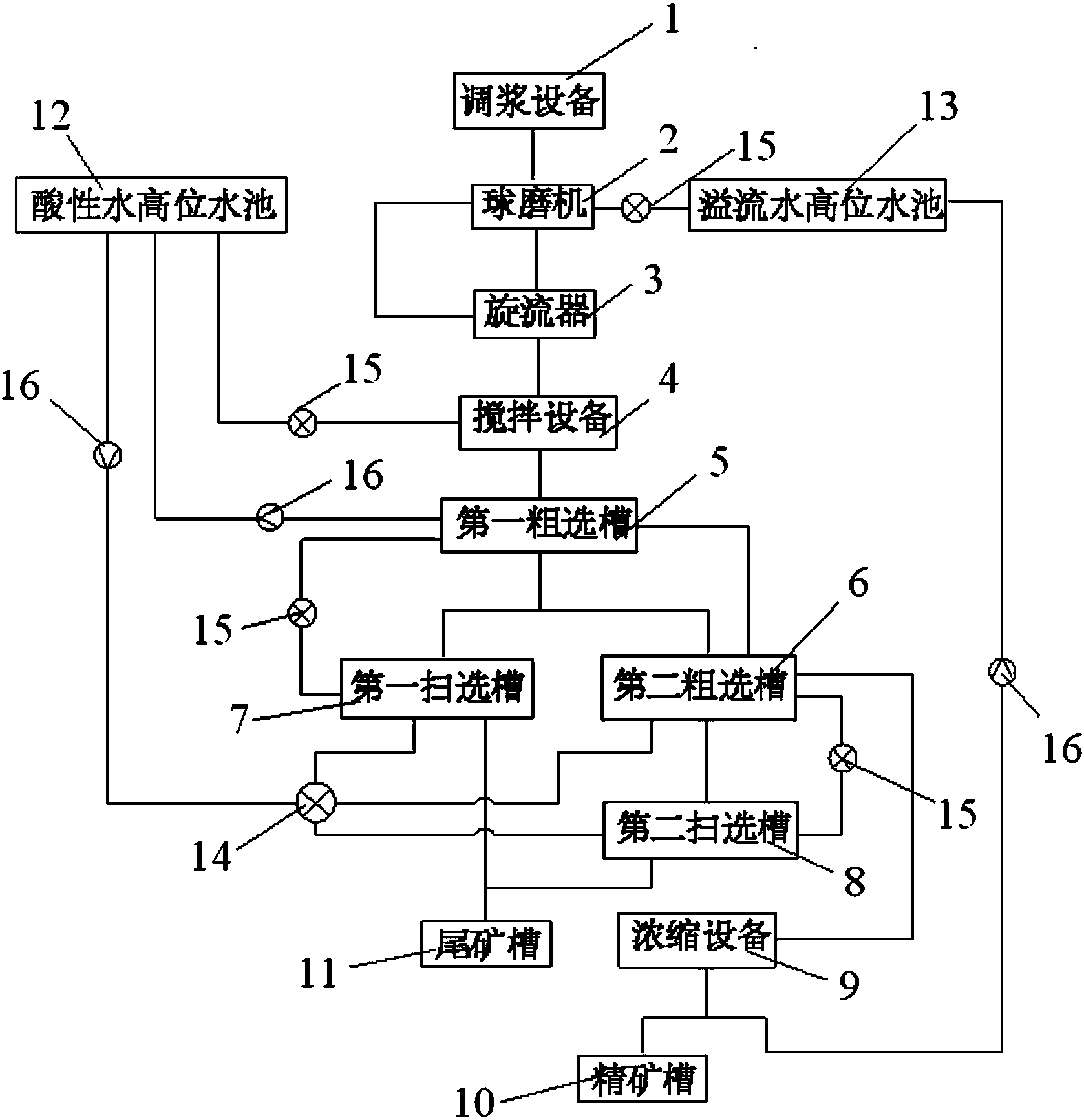

为实现上述目的，本发明的一种磷矿浮选废水回收利用装置，包括调浆设备、球磨机、旋流器、搅拌设备、第一粗选槽、第二粗选槽、第一扫选槽、第二扫选槽、浓缩设备、精矿槽、尾矿槽、酸性水高位水池、溢流水高位水池;所述调浆设备的出浆口与球磨机输入口相连，所述球磨机的输出口与旋流器的矿浆输入口相连，所述旋流器的底流口与球磨机输入口相连，所述旋流器的溢流管出口与搅拌设备相连，所述搅拌设备与第一粗选槽的矿浆流入口相连;所述第一粗选槽的泡沫排出口与第一扫选槽泡沫流入口相连，所述第一粗选槽的矿浆排出口与第二粗选槽的矿浆流入口相连，所述第一粗选槽的废酸水排出口与酸性水高位水池相连;所述第一扫选槽的泡沫排出口与尾矿槽相连，所述第一扫选槽的矿浆排出口与所述第一粗选槽的矿浆流入口相连;所述第二粗选槽的泡沫排出口与第二扫选槽的泡沫流入口相连，所述第二粗选槽的矿浆排出口与浓缩设备相连，第二粗选槽中的废酸水排出口与第一粗选槽相连;所述第二扫选槽的泡沫排出口与尾矿槽相连，所述第二扫选槽的矿浆排出口与第二粗选槽相连;所述浓缩设备的矿浆排出口与精矿槽相连，所述浓缩设备的溢流水与溢流水高位水池相连，所述溢流水高位水池与球磨机相连。
本发明的一种磷矿浮选废水回收利用工艺，包括以下步骤：
步骤(1)：将磷矿原料于调浆设备中加清水进行调浆，再进入球磨机中进行磨矿，磨矿后的矿浆进入旋流器中进行分级，粗颗粒的矿浆由旋流器的底流口流出排入球磨机中，细颗粒的矿浆由旋流器的溢流管出口流出排入搅拌设备中;
步骤(2)：向搅拌设备中加入硫酸调整矿浆的pH值，并将矿浆排入至第一粗选槽中;
步骤(3)：向第一粗选槽中加入捕收剂，在室温下进行充气浮选粗选，得到泡沫产品、粗选矿浆及废酸水;泡沫产品由第一粗选槽的泡沫排出口排出进入第一扫选槽中;第一粗选槽槽内矿浆由底部的矿浆排出口排入至第二粗选槽进行再次浮选，第一粗选槽中的废酸水由废酸水排出口通过水泵排入酸性水高位水池中存储备用;
步骤(4)：所述酸性水高位水池通过调节三向调节阀的阀门将废酸水通过水泵输入至第一扫选槽中进行扫选，得到泡沫产品、扫选矿浆及废酸水;泡沫产品作为尾矿由第一扫选槽的泡沫排出口排出至尾矿槽中储存;扫选矿浆及废酸水由第一扫选槽的矿浆排出口排入至第一粗选槽中进行再次浮选;
步骤(5)：所述酸性水高位水池通过调节三向调节阀的阀门将废酸水通过水泵输入至第二粗选槽中进行再次浮选，得到泡沫产品、精选矿浆及废酸水;泡沫产品由第二粗选槽的泡沫排出口排出进入第二扫选槽中进行扫选;第二粗选槽槽内矿浆由底部的矿浆排出口排入至第浓缩设备中进行浓缩处理;第二粗选槽中的废酸水由废酸水排出口排入至第一粗选槽中;
步骤(6):所述酸性水高位水池通过调节三向调节阀的阀门将废酸水通过水泵输入至第二扫选槽中进行再次扫选，得到泡沫产品、精选矿浆及废酸水;泡沫产品作为尾矿由第二扫选槽的泡沫排出口排出至尾矿槽中储存;扫选矿浆及废酸水由第二扫选槽的矿浆排出口排入至第二粗选槽中进行再次浮选;
步骤(7):所述浓缩设备浓缩得到的矿浆即为磷精矿输入至精矿槽中储存，浓缩得到的废水即溢流水通过水泵输入至溢流水高位水池中存储，溢流水高位水池通过调节阀向球磨机中输送溢流水。
本发明的有益效果在于：本发明的磷矿浮选废水回收利用工艺可将工艺中产生的废酸水和溢流水进行回收循环利用，可使磷复肥公司废水达到“零排放”，大大减小了下游河流的污染压力和其自净能力的要求，利废减排，减少了区内排污总量，缓解了环保压力，具有良好的环保效益，适应国家环保型企业发展;同时利用工艺中产生的废酸水替代硫酸调整矿浆pH，可有效降低硫酸的使用，降低生产成本并降低环境污染，采用浓缩后产生的溢流水取代部分清水对磷矿进行调浆，可减少清水的使用量，节约水资源;本发明采用废水回收循环利用对磷矿进行浮选，其回收率仍可达到95%以上，得到磷精矿中P2O5的质量浓度含量达到30%以上、MgO的质量浓度含量控制在0.8%以下。
