申请日2017.04.20
公开(公告)日2017.12.05
IPC分类号C02F9/04
摘要

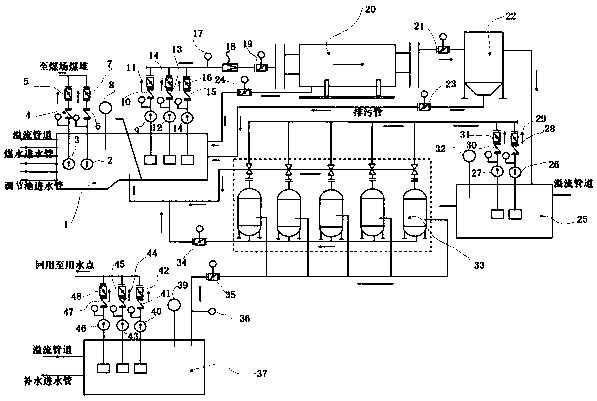

本实用新型提供了一种含煤废水处理装置，包括煤水调节池，该煤水调节池接入煤水进水管，所述煤水调节池内设置有煤泥提升系统，该煤泥提升系统将煤水调节池内的煤泥抽出;在所述煤水调节池上设置有煤水提升系统，所述煤水提升系统经第一出水浑浊仪、电磁流量计以及第一电动蝶阀连接至电子絮凝器，该电子絮凝器通过排污管回流至煤水调节池;所述电子絮凝器通过第二电动蝶阀连接至离心澄清反应器，所述离心澄清反应器连接中间水池，所述中间水池上设置有中间水池提升系统，该中间水池提升系统连接至多介质过滤器组，所述多介质过滤器组通过第四电动蝶阀和第二出水浑浊仪连接至清水池，所述清水池处设置有回用水提升系统。
权利要求书
1.一种含煤废水处理装置，其特征在于，包括煤水调节池，该煤水调节池接入煤水进水管，所述煤水调节池内设置有煤泥提升系统，该煤泥提升系统将煤水调节池内的煤泥抽出;所述煤水调节池内还设置有刮泥板以及第一液位计，在所述煤水调节池上设置有煤水提升系统，所述煤水提升系统经第一出水浑浊仪、电磁流量计以及第一电动蝶阀连接至电子絮凝器，该电子絮凝器通过排污管回流至煤水调节池;所述电子絮凝器通过第二电动蝶阀连接至离心澄清反应器，所述离心澄清反应器的底部沉淀口通过管道连接至煤水调节池，所述离心澄清反应器连接中间水池，所述中间水池上设置有中间水池提升系统，该中间水池提升系统连接至多介质过滤器组，该多介质过滤器组通过三通阀一路连接至煤水调节池，另一路连接至中间水池与多介质过滤器组的连接管道上，其中，所述多介质过滤器组通过第四电动蝶阀和第二出水浑浊仪连接至清水池，所述清水池处设置有回用水提升系统。
2.根据权利要求1所述的含煤废水处理装置，其特征在于，所述煤泥提升系统包括第一煤泥提升泵以及第二煤泥提升泵，所述第一煤泥提升泵通过第一止回阀和第一手动蝶阀将煤泥抽出，所述第二煤泥提升泵通过第二止回阀和第二手动蝶阀将煤泥抽出。
3.根据权利要求1所述的含煤废水处理装置，其特征在于，所述煤水提升系统包括第一煤水提升装置、第二煤水提装置以及第三煤水提装置，所述第一煤水提升装置包括第一煤水提升泵、第三止回阀和第三手动蝶阀，所述第一煤水提升泵通过第三止回阀和第三手动蝶阀经第一出水浑浊仪、电磁流量计以及第一电动蝶阀连接至电子絮凝器;所述第二煤水提升装置包括第二煤水提升泵、第四止回阀和第四手动蝶阀，所述第二煤水提升泵通过第四止回阀和第四手动蝶阀经第一出水浑浊仪、电磁流量计以及第一电动蝶阀连接至电子絮凝器;所述第三煤水提装置包括第三煤水提升泵、第五止回阀和第五手动蝶阀，所述第三煤水提升泵通过第五止回阀和第五手动蝶阀经第一出水浑浊仪、电磁流量计以及第一电动蝶阀连接至电子絮凝器。
4.根据权利要求1所述的含煤废水处理装置，其特征在于，所述中间水池提升系统包括第一中间水池提升装置和第二中间水池提升装置，所述第一中间水池提升装置包括第一中间水泵、第六止回阀和第六手动蝶阀，所述第一中间水泵通过第六止回阀和第六手动蝶阀与多介质过滤器组连接;所述第二中间水池提升装置包括第二中间水泵、第七止回阀和第七手动蝶阀，所述第二中间水泵通过第七止回阀和第七手动蝶阀与多介质过滤器组连接。
5.根据权利要求1所述的含煤废水处理装置，其特征在于，所述回用水提升系统包括第一回用水提升装置、第二回用水提升装置以及第三回用水提升装置，所述第一回用水提升装置包括第一回用水提升泵、第八止回阀和第八手动蝶阀，所述第二回用水提升装置包括第二回用水提升泵、第九止回阀和第九手动蝶阀，所述第三回用水提升装置包括第三回用水提升泵、第十止回阀和第十手动蝶阀。
说明书
一种含煤废水处理装置
技术领域
本实用新型涉及水处理装置技术领域，涉及一种含煤废水处理装置。
背景技术
在工业生产中，发电厂的含煤废水主要来源于输煤系统冲洗水、喷淋水和煤场区域雨水等。同时，含煤废水具有悬浮物浓度高(可达到5000mg/l)、浊度大、色度深等特点，不适合混入工业废水系统进行综合处理。含煤废水主要成分为煤泥和水，无其他复杂有害成分，经过处理后得到的清水可直接用于冲洗和喷淋，煤泥可以通过压滤或干化后直接回用。
目前现有的煤水处理系统循环性差，造成大量的水浪费，不符合循环经济的要求，同时煤水处理效果差，达不到预期的要求。
实用新型内容
有鉴于此，本实用新型提供了一种含煤废水处理装置。
本实用新型采用下述技术方案：
一种含煤废水处理装置，包括煤水调节池，该煤水调节池接入煤水进水管，所述煤水调节池内设置有煤泥提升系统，该煤泥提升系统将煤水调节池内的煤泥抽出;所述煤水调节池内还设置有刮泥板以及第一液位计，在所述煤水调节池上设置有煤水提升系统，所述煤水提升系统经第一出水浑浊仪、电磁流量计以及第一电动蝶阀连接至电子絮凝器，该电子絮凝器通过排污管回流至煤水调节池;所述电子絮凝器通过第二电动蝶阀连接至离心澄清反应器，所述离心澄清反应器的底部沉淀口通过管道连接至煤水调节池，所述离心澄清反应器连接中间水池，所述中间水池上设置有中间水池提升系统，该中间水池提升系统连接至多介质过滤器组，该多介质过滤器组通过三通阀一路连接至煤水调节池，另一路连接至中间水池与多介质过滤器组的连接管道上，其中，所述多介质过滤器组通过第四电动蝶阀和第二出水浑浊仪连接至清水池，所述清水池处设置有回用水提升系统。
进一步地，所述煤泥提升系统包括第一煤泥提升泵以及第二煤泥提升泵，所述第一煤泥提升泵通过第一止回阀和第一手动蝶阀将煤泥抽出，所述第二煤泥提升泵通过第二止回阀和第二手动蝶阀将煤泥抽出。
进一步地，所述煤水提升系统包括第一煤水提升装置、第二煤水提装置以及第三煤水提装置，所述第一煤水提升装置包括第一煤水提升泵、第三止回阀和第三手动蝶阀，所述第一煤水提升泵通过第三止回阀和第三手动蝶阀经第一出水浑浊仪、电磁流量计以及第一电动蝶阀连接至电子絮凝器;所述第二煤水提升装置包括第二煤水提升泵、第四止回阀和第四手动蝶阀，所述第二煤水提升泵通过第四止回阀和第四手动蝶阀经第一出水浑浊仪、电磁流量计以及第一电动蝶阀连接至电子絮凝器;所述第三煤水提装置包括第三煤水提升泵、第五止回阀和第五手动蝶阀，所述第三煤水提升泵通过第五止回阀和第五手动蝶阀经第一出水浑浊仪、电磁流量计以及第一电动蝶阀连接至电子絮凝器。
进一步地，所述中间水池提升系统包括第一中间水池提升装置和第二中间水池提升装置，所述第一中间水池提升装置包括第一中间水泵、第六止回阀和第六手动蝶阀，所述第一中间水泵通过第六止回阀和第六手动蝶阀与多介质过滤器组连接;所述第二中间水池提升装置包括第二中间水泵、第七止回阀和第七手动蝶阀，所述第二中间水泵通过第七止回阀和第七手动蝶阀与多介质过滤器组连接。
进一步地，所述回用水提升系统包括第一回用水提升装置、第二回用水提升装置以及第三回用水提升装置，所述第一回用水提升装置包括第一回用水提升泵、第八止回阀和第八手动蝶阀，所述第二回用水提升装置包括第二回用水提升泵、第九止回阀和第九手动蝶阀，所述第三回用水提升装置包括第三回用水提升泵、第十止回阀和第十手动蝶阀。
本实用新型具有如下有益效果：本实用新型提供了一种循环经济的煤水处理系统，同时通过多介质过滤器组，可以有效的净化煤水，达到循环使用的要求。
