申请日2017.05.08
公开(公告)日2017.12.12
IPC分类号B01D53/74; B01D50/00
摘要
本实用新型公开了一种具有水处理装置的微波UV净化设备，包括箱体，箱体上端设有出气口，下端设有进气口，箱体下端为水箱，进气口高于水箱设置;水箱上侧设有均流盘;均流盘上侧设有微波UV灯管，微波UV灯管设置在箱体的两相对内壁上，且箱体内壁上设置一透明的防水罩，微波UV灯管设置在该防水罩内;防水罩上端设有过滤网，过滤网下侧面上设置一层纱布，过滤网为中间高边缘低的锥形，过滤网的边缘长于纱布的边缘设置;过滤网上侧设有喷淋管，喷淋管通过水管与水箱连通;喷淋管上侧设有除雾层;箱体内的另外两个相对内壁上设有反光镜片;箱体的上侧壁为透明设置。该微波UV净化设备，能有效清除废气中的粉尘颗粒物，保证微波UV灯管的清洁。
权利要求书

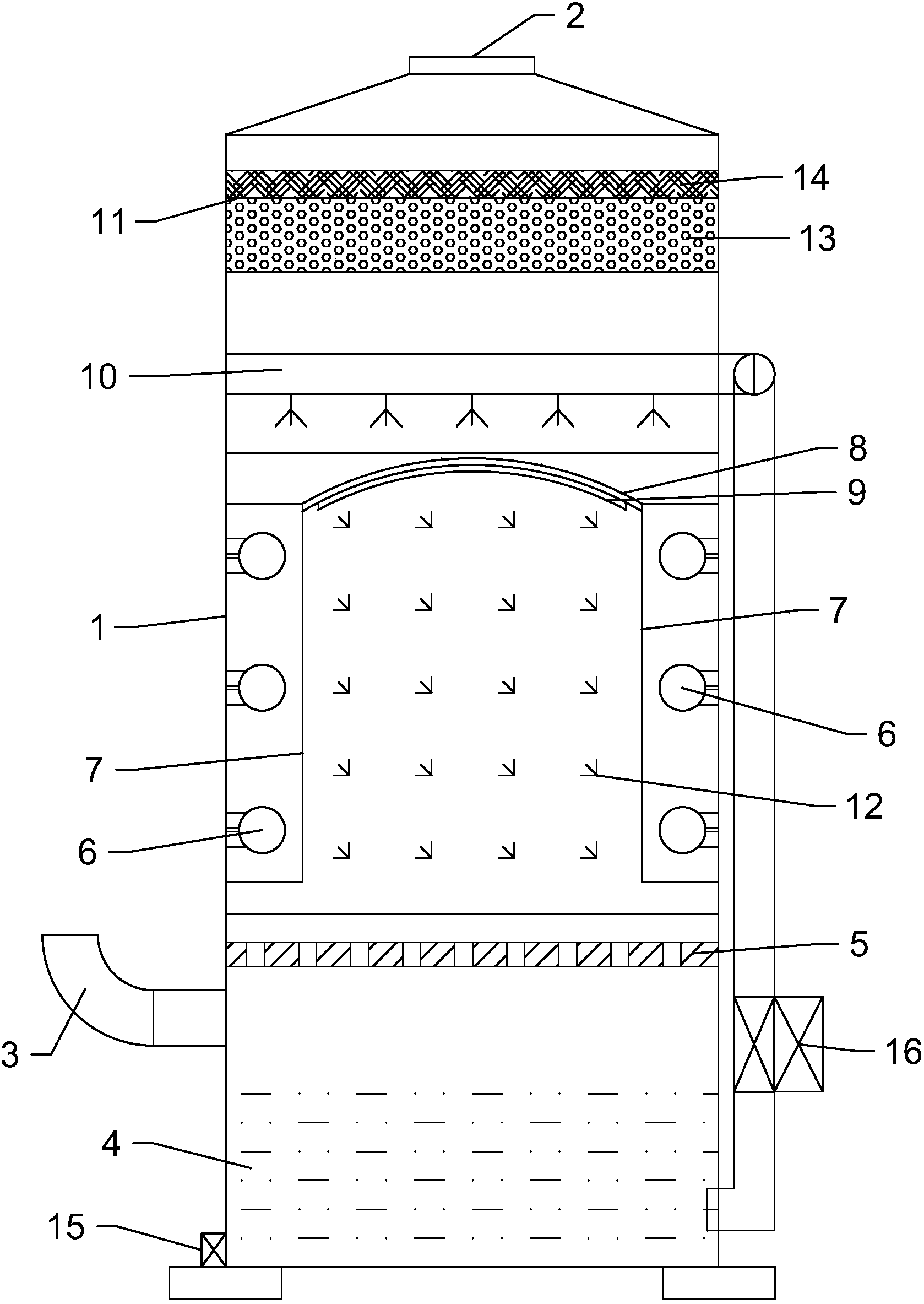

1.一种具有水处理装置的微波UV净化设备，包括箱体，箱体上端设有出气口，下端设有进气口，其特征在于：所述箱体下端为水箱，进气口高于水箱设置;水箱上侧设有均流盘，所述均流盘为其上分布有若干气孔的板体;均流盘上侧设有微波UV灯管，微波UV灯管设置在箱体的两相对内壁上，且箱体内壁上设置一透明的防水罩，微波UV灯管设置在该防水罩内;防水罩上端设有过滤网，过滤网下侧面上设置一层纱布，过滤网为中间高边缘低的锥形，过滤网的边缘长于纱布的边缘设置;过滤网上侧设有喷淋管，喷淋管通过水管与水箱连通;喷淋管上侧设有除雾层;箱体内的另外两个相对内壁上设有反光镜片;箱体的上侧壁为透明设置。
2.根据权利要求1所述的一种具有水处理装置的微波UV净化设备，其特征在于：所述除雾层包括塑料球填充层和海绵层，海绵层在塑料球填充层的上侧。
3.根据权利要求1所述的一种具有水处理装置的微波UV净化设备，其特征在于：所述水管上连接有水泵，水泵用于向喷淋管供水。
4.根据权利要求1所述的一种具有水处理装置的微波UV净化设备，其特征在于：所述水箱底部设有放液口。
说明书
具有水处理装置的微波UV净化设备
技术领域
本实用新型涉及废气净化设备技术领域，具体涉及一种具有水处理装置的微波UV净化设备。
背景技术
微波UV光解净化设备，广泛应用于废气的光解氧化处理。但是，废气中常含有粉尘。这些粉尘含量不高，粒径较小，绝大部分在10μm以下，若未经处理，直接进入微波UV光解净化设备，将会阻挡微波UV灯管发射能量，影响处理效果。
实用新型内容
本实用新型的目的是提供一种具有水处理装置的微波UV净化设备，能有效清除废气中的粉尘颗粒物，保证微波UV灯管的清洁。
为了实现上述目的，本实用新型采用的技术方案是：
一种具有水处理装置的微波UV净化设备，包括箱体，箱体上端设有出气口，下端设有进气口，所述箱体下端为水箱，进气口高于水箱设置;水箱上侧设有均流盘，所述均流盘为其上分布有若干气孔的板体;均流盘上侧设有微波UV灯管，微波UV灯管设置在箱体的两相对内壁上，且箱体内壁上设置一透明的防水罩，微波UV灯管设置在该防水罩内;防水罩上端设有过滤网，过滤网下侧面上设置一层纱布，过滤网为中间高边缘低的锥形，过滤网的边缘长于纱布的边缘设置;过滤网上侧设有喷淋管，喷淋管通过水管与水箱连通;喷淋管上侧设有除雾层;箱体内的另外两个相对内壁上设有反光镜片;箱体的上侧壁为透明设置。
本实用新型还进一步设置为，所述除雾层包括塑料球填充层和海绵层，海绵层在塑料球填充层的上侧。
本实用新型还进一步设置为，所述水管上连接有水泵，水泵用于向喷淋管供水。
本实用新型还进一步设置为，所述水箱底部设有放液口。
本实用新型的有益效果：本实用新型所提供的具有水处理装置的微波UV净化设备，其设有水喷淋冲洗装置，对废气中的粉尘颗粒进行水过滤，且把微波UV灯管设置在透明的防水罩内，避免微波UV灯管与废气接触，保证微波UV灯管的洁净，同时，水又可以对透明的防水罩进行水冲洗，保证防水罩的洁净。并且通过过滤网来对废气中的粉尘颗粒进行有效的过滤，且过滤网设置成锥形，便于水从过滤网的边缘流出，对防水罩进行冲洗。通过水处理，不但过滤掉废气中的粉尘颗粒，而且对防水罩进行冲洗，避免微波UV灯管发出的光束被遮挡，保证充分的光解氧化。
