申请日2017.04.27
公开(公告)日2017.10.13
IPC分类号C02F9/14; C02F1/78; B01D21/02
摘要
本发明涉及工业废水 处理设备技术领域，特别涉及一种工业废水综合处理设备，所述氧化反应池为上方敞开的矩形池结构，氧化反应池内沿其长度方向等间距的设置有若干个彼此平行隔板，所有隔板的两面均设有用于填充臭氧催化颗粒的网孔，所有隔板均安装有水平的转轴，转轴的两端与氧化反应池的内壁连接。本发明在氧化反应池内设置由驱动结构驱动同步绕各自的水平转轴旋转的多个隔板，由于隔板可以绕固定轴旋转，因此可以促进臭氧催化颗粒与工业废水中的大分子有机物充分接触，保证氧化反应阶段的处理效率，而且隔板可以独立拆卸，可以根据实际需要选择安装隔板的数量，调整相邻隔板之间的间隙，筛板可拆卸安装，边缘拆除筛板进行清洗。

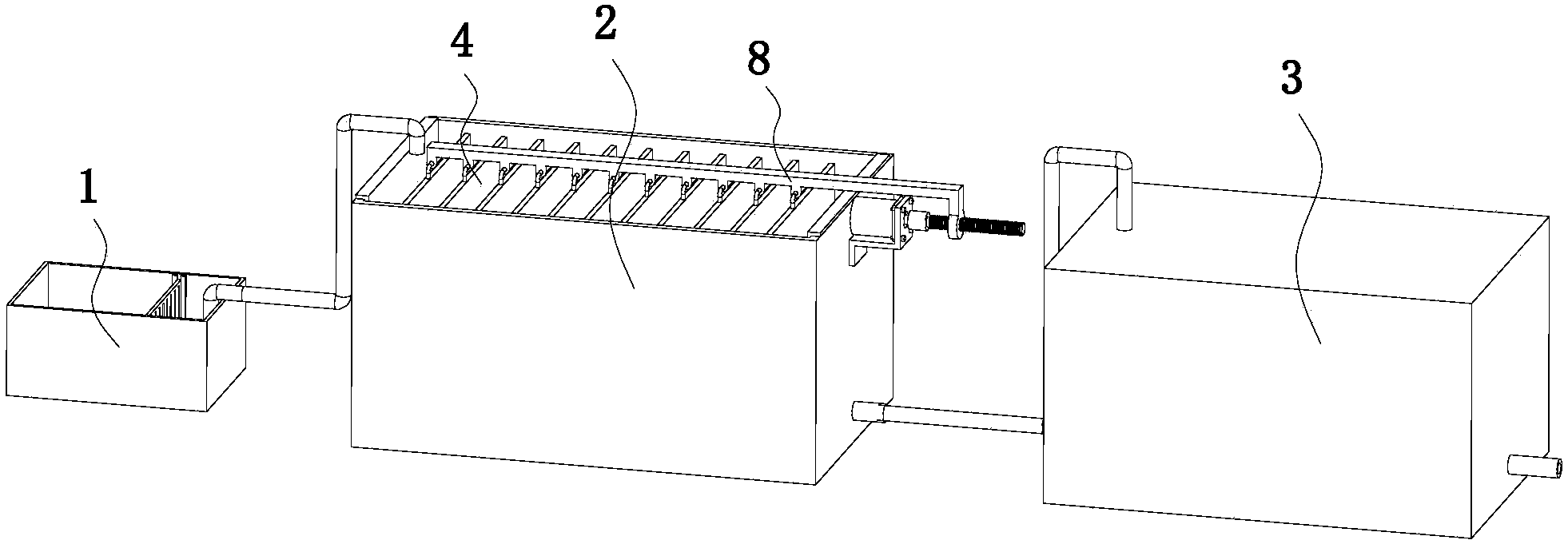

摘要附图
权利要求书
1.一种工业废水综合处理设备，包括有沉淀池(1)、氧化反应池(2)和微生物反应池(3)，沉淀池(1)的输出端通过管道与氧化反应池(2)的输入端连接，氧化反应池(2)的输出端管道与微生物反应池(3)的输入端连接，微生物反应池(3)设置有排水管，所有管道上均安装有水泵，其特征在于：所述氧化反应池(2)为上方敞开的矩形池结构，氧化反应池(2)内沿其长度方向等间距的设置有若干个彼此平行隔板(4)，所有隔板(4)的两面均设有用于填充臭氧催化颗粒的网孔，所有隔板(4)均安装有水平的转轴(5)，转轴(5)的两端与氧化反应池(2)的内壁连接，氧化反应池(2)上安装有用于驱动所有隔板(4)绕其自身的转轴(5)同步旋转的驱动装置，该驱动装置设置有水平设置的联动杆(8)，该联动杆(8)与每个隔板(4)的上端部铰接，氧化反应池(2)内位于所有隔板(4)的下方设置有可拆卸的水平筛板(7)。
2.根据权利要求1所述的一种工业废水综合处理设备，其特征在于：每个所述隔板(4)的水平中轴线处均设置有供转轴(5)穿过的套管(4a)，氧化反应池(2)内对应每个转轴(5)均设置有一对轴座(6)，转轴(5)的两端穿出套管(4a)的与轴座(6)旋转连接。
3.根据权利要求2所述的一种工业废水综合处理设备，其特征在于：所述轴座(6)均为开口朝向的U型结构。
4.根据权利要求1所述的一种工业废水综合处理设备，其特征在于：所有隔板(4)的上端中部均安装有挂钩，该挂钩设有水平的轴杆(4b)。
5.根据权利要求4所述的一种工业废水综合处理设备，其特征在于：所述联动杆(8)的下端对应每个隔板(4)均设置有一个铰接块(8a)，该铰接块(8a)设有与轴杆(4b)配合的轴孔，轴杆(4b)与轴孔间隙配合。
6.根据权利要求5所述的一种工业废水综合处理设备，其特征在于：所述驱动装置还包括有安装在氧化反应池(2)长度方向上一侧端部的驱动电机(9)，该驱动电机(9)的输出轴的轴线与转轴(5)垂直，驱动电机(9)的输出轴通过联轴器安装有丝杆(10)，联动杆(8)的端部设置有垂直向下延伸的连接块(8b)，该连接块(8b)与丝杆(10)螺纹连接。
7.根据权利要求1所述的一种工业废水综合处理设备，其特征在于：所述水平筛板(7)长度方向的两端设有向上延伸的挂板(7a)，该挂杆的上端设有与氧化反应池(2)的池壁上端搭接的裙边(7a1)。
8.根据权利要求7所述的一种工业废水综合处理设备，其特征在于：所述水平筛板(7)还设有向上延伸并且位于两个挂板(7a)之间的围板(7b)。
9.根据权利要求1所述的一种工业废水综合处理设备，其特征在于：所述沉淀池(1)内设置有竖直设置的格栅板(1a)，该格栅板(1a)将沉淀池(1)的内部空间分割为一级池体和二级池体。
10.根据权利要求9所述的一种工业废水综合处理设备，其特征在于：所述沉淀池(1)内壁设置有用于固定格栅板(1a)的定位槽。
说明书
一种工业废水综合处理设备
技术领域
本发明涉及工业废水处理设备技术领域，特别涉及一种工业废水综合处理设备。
背景技术
目前，用于含酚工业废水的处理方法主要有萃取法、吸附法、化学氧化法、生化处理法等。萃取法能耗高，易发生萃取剂残留于后续废水中，影响后续的处理过程;吸附法操作简单，适合于含酚量较低的废水，但设备一次性投资较大，而且吸附剂再生困难;化学法虽能氧化除酚，但直接氧化运行费用较高。
中国专利申请号CN201520642070.7公开的一种用于高含盐工业废水的综合处理装置中，是在氧化反应池中设置隔板，臭氧催化颗粒附着在隔板的两面上，用以将工业废水中的大分子有机物分解为小分子有机物以便后端工序中的微生物反应，隔板下方设置有水平的筛板，该筛板用以方便收集隔板上氧化反应过程中向下掉落的颗粒和废水中的杂质，和以便于清理氧化反应池和方便臭氧催化颗粒的回收。
发明内容
本发明的目的在于针对现有技术的不足，提供一种工业废水综合处理设备，该装置中，在氧化反应池内设置由驱动结构驱动同步绕各自的水平转轴旋转的多个隔板，由于隔板可以绕固定轴旋转，因此可以促进臭氧催化颗粒与工业废水中的大分子有机物充分接触，保证氧化反应阶段的处理效率。
为解决上述问题，本发明提供以下技术方案：一种工业废水综合处理设备，包括有沉淀池、氧化反应池和微生物反应池，沉淀池的输出端通过管道与氧化反应池的输入端连接，氧化反应池的输出端管道与微生物反应池的输入端连接，微生物反应池设置有排水管，所有管道上均安装有水泵，所述氧化反应池为上方敞开的矩形池结构，氧化反应池内沿其长度方向等间距的设置有若干个彼此平行隔板，所有隔板的两面均设有用于填充臭氧催化颗粒的网孔，所有隔板均安装有水平的转轴，转轴的两端与氧化反应池的内壁连接，氧化反应池上安装有用于驱动所有隔板绕其自身的转轴同步旋转的驱动装置，该驱动装置设置有水平设置的联动杆，该联动杆与每个隔板的上端部铰接，氧化反应池内位于所有隔板的下方设置有可拆卸的水平筛板。
每个所述隔板的水平中轴线处均设置有供转轴穿过的套管，氧化反应池内对应每个转轴均设置有一对轴座，转轴的两端穿出套管的与轴座旋转连接。
所述轴座均为开口朝向的U型结构。
所有隔板的上端中部均安装有挂钩，该挂钩设有水平的轴杆。
所述联动杆的下端对应每个隔板均设置有一个铰接块，该铰接块设有与轴杆配合的轴孔，轴杆与轴孔间隙配合。
所述驱动装置还包括有安装在氧化反应池长度方向上一侧端部的驱动电机，该驱动电机的输出轴的轴线与转轴垂直，驱动电机的输出轴通过联轴器安装有丝杆，联动杆的端部设置有垂直向下延伸的连接块，该连接块与丝杆螺纹连接。
所述水平筛板长度方向的两端设有向上延伸的挂板，该挂杆的上端设有与氧化反应池的池壁上端搭接的裙边。
所述水平筛板还设有向上延伸并且位于两个挂板之间的围板。
所述沉淀池内设置有竖直设置的格栅板，该格栅板将沉淀池的内部空间分割为一级池体和二级池体。
所述沉淀池内壁设置有用于固定格栅板的定位槽。
有益效果：本发明的种工业废水综合处理设备，该装置中，在氧化反应池内设置由驱动结构驱动同步绕各自的水平转轴旋转的多个隔板，由于隔板可以绕固定轴旋转，因此可以促进臭氧催化颗粒与工业废水中的大分子有机物充分接触，保证氧化反应阶段的处理效率，而且隔板可以独立拆卸，可以根据实际需要选择安装隔板的数量，调整相邻隔板之间的间隙，筛板可拆卸安装，边缘拆除筛板进行清洗。
