申请日2017.04.20
公开(公告)日2017.12.15
IPC分类号C07C46/10; C07C50/16
摘要
本实用新型公开了一种2‑乙基蒽醌粗品高效碱化脱水处理装置，本实用新型的有益效果在于：本装置替代原有了抽滤缸、水冲式真空泵的脱水装置，符合了化工提升整治的要求，实现了自动化操作，提高了工作效率，脱水后的物料经全自动刮刀下卸料离心机的刮刀实现了自动化下料，降低了工人的劳动强度。采用智能变频控制程序控制全自动刮刀下卸料离心机，脱水后物料含水量明显降低，提高了产品质量，在脱水过程中，使得碱性物料及气体无法溢出，避免了对人体的伤害事故，减少环境污染，降低了下一步工序能源消耗。
权利要求书

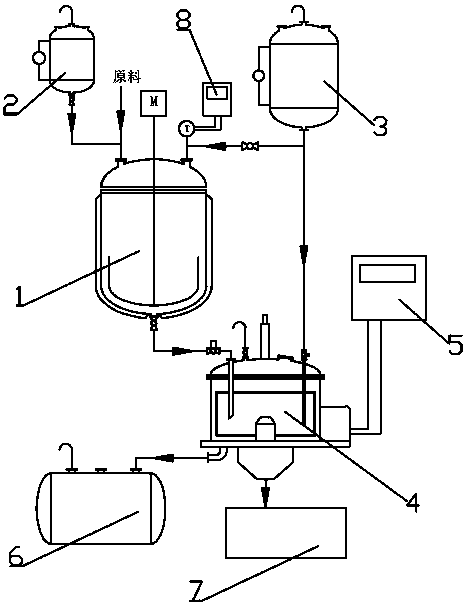

1.一种2-乙基蒽醌粗品高效碱化脱水处理装置，其特征在于：包括反应釜(1)、液碱计量罐(2)、热水罐(3)、全自动刮刀下卸料离心机(4)、智能电器控制柜(5)、碱化废水罐(6)、物料接受车(7)，所述反应釜(1)顶部具有两个进口，其中一个连通液碱计量罐(2)，另一个连通热水罐(3)，所述全自动刮刀下卸料离心机(4)顶部具有两个进口，其中一个与反应釜(1)底部连通，另一个也与热水罐(3)连通，所述全自动刮刀下卸料离心机(4)底部具有两个出口，其中一个与碱化废水罐(6)连通，另一个下方设有物料接受车(7)。
2.根据权利要求1所述的2-乙基蒽醌粗品高效碱化脱水处理装置，其特征在于：所述反应釜(1)上还设有温度监控仪(8)。
3.根据权利要求1所述的2-乙基蒽醌粗品高效碱化脱水处理装置，其特征在于：所述全自动刮刀下卸料离心机(4)上电连接有智能电器控制柜(5)。
4.根据权利要求1所述的2-乙基蒽醌粗品高效碱化脱水处理装置，其特征在于：所述反应釜(1)内转动设有搅拌轴。
5.根据权利要求1所述的2-乙基蒽醌粗品高效碱化脱水处理装置，其特征在于：所述热水罐(3)与所述反应釜(1)的连接管上安装有蒸汽阀。
6.根据权利要求1所述的2-乙基蒽醌粗品高效碱化脱水处理装置，其特征在于：所述液碱计量罐(2)与酸解2-乙基蒽醌粗品共用反应釜(1)顶部的一个进口。
说明书
一种2-乙基蒽醌粗品高效碱化脱水处理装置
技术领域：
本实用新型涉及碱化脱水处理装置领域，具体是一种2-乙基蒽醌粗品高效碱化脱水处理装置。
背景技术：
现有的生产工艺中，水解脱酸后的2-乙基蒽醌粗品加入反应釜中，加入碱液升温进行碱化处理，经碱化处理后放入装有滤袋的敞开式抽滤缸中，采用水冲式真空泵抽滤，实现物料固液分离。然后采用人工铲料的方式将物料放至三足式离心机离心脱水，脱水后物料再采用人工铲料方式装入接受车中。该方法的缺点在于：1.原有的敞开式抽滤缸、加水冲式真空泵的抽滤装置属于环境提升整治要求淘汰的设备。抽滤缸滤袋需经常人工清洗。2.抽干的物料需要人工铲出，再放入三足式离心机脱水，该操作劳动强度大、安全性差、环境污染大、工作效率低。抽滤缸、三足式离心机滤布易破损与堵塞，需经常更换和人工清洗。3.三足式离心机脱水过程为人工控制，存在加料不均匀、脱水时间短，这都影响物料脱水效果。物料水分含量过高，将影响产品质量，并对下一步工序造成能耗增加。4、抽滤缸、三足式离心机是敞开式的，挥发出来的碱性气体具有腐蚀性、刺激性，易造成人体伤害事故。
实用新型内容：
本实用新型的目的就是为了解决现有问题，而提供一种2-乙基蒽醌粗品高效碱化脱水处理装置。
本实用新型的技术解决措施如下：
一种2-乙基蒽醌粗品高效碱化脱水处理装置，包括反应釜、液碱计量罐、热水罐、全自动刮刀下卸料离心机、智能电器控制柜、碱化废水罐、物料接受车，所述反应釜顶部具有两个进口，其中一个连通液碱计量罐，另一个连通热水罐，所述全自动刮刀下卸料离心机顶部具有两个进口，其中一个与反应釜底部连通，另一个也与热水罐连通，所述全自动刮刀下卸料离心机底部具有两个出口，其中一个与碱化废水罐连通，另一个下方设有物料接受车。
作为优选，所述反应釜上还设有温度监控仪。
作为优选，所述全自动刮刀下卸料离心机上电连接有智能电器控制柜。
作为优选，所述反应釜内转动设有搅拌轴。
作为优选，所述热水罐与所述反应釜的连接管上安装有蒸汽阀。
作为优选，所述液碱计量罐与酸解-乙基蒽醌粗品共用反应釜顶部的一个进口。
本实用新型的有益效果在于：本装置替代原有了抽滤缸、水冲式真空泵的脱水装置，符合了化工提升整治的要求，实现了自动化操作，提高了工作效率，脱水后的物料经全自动刮刀下卸料离心机的刮刀实现了自动化下料，降低了工人的劳动强度。采用智能变频控制程序控制全自动刮刀下卸料离心机，脱水后物料含水量明显降低，提高了产品质量，在脱水过程中，使得碱性物料及气体无法溢出，避免了对人体的伤害事故，减少环境污染，降低了下一步工序能源消耗。
