申请日2017.04.10
公开(公告)日2017.11.14
IPC分类号C02F9/02
摘要
本实用新型公开了一种防堵塞的初级污水处理装置，包括筒体，所述筒体的内腔设有锥形弹簧，所述固定座的底部连接有支杆，所述支杆外侧的底部连接有套筒，所述套筒两侧的顶部均连接有过滤网板，所述锥形弹簧的顶部与筒体内腔的顶部连接，所述固定座顶部的中部连接有支撑杆，所述支撑杆的顶部连接有齿轮条，所述筒体的顶部连接有固定板，所述固定板内侧的中部开设有通槽，所述齿轮条的右侧啮合传动齿轮，所述转轴的外侧套设有轴承，所述转轴的外侧通过传动带连接有电动马达，所述筒体两侧的底部均贯穿连接有清理管。本实用新型具备污水在初次处理时不会出现堵塞的优点，解决了堵塞会影响污水处理效率的问题。
权利要求书

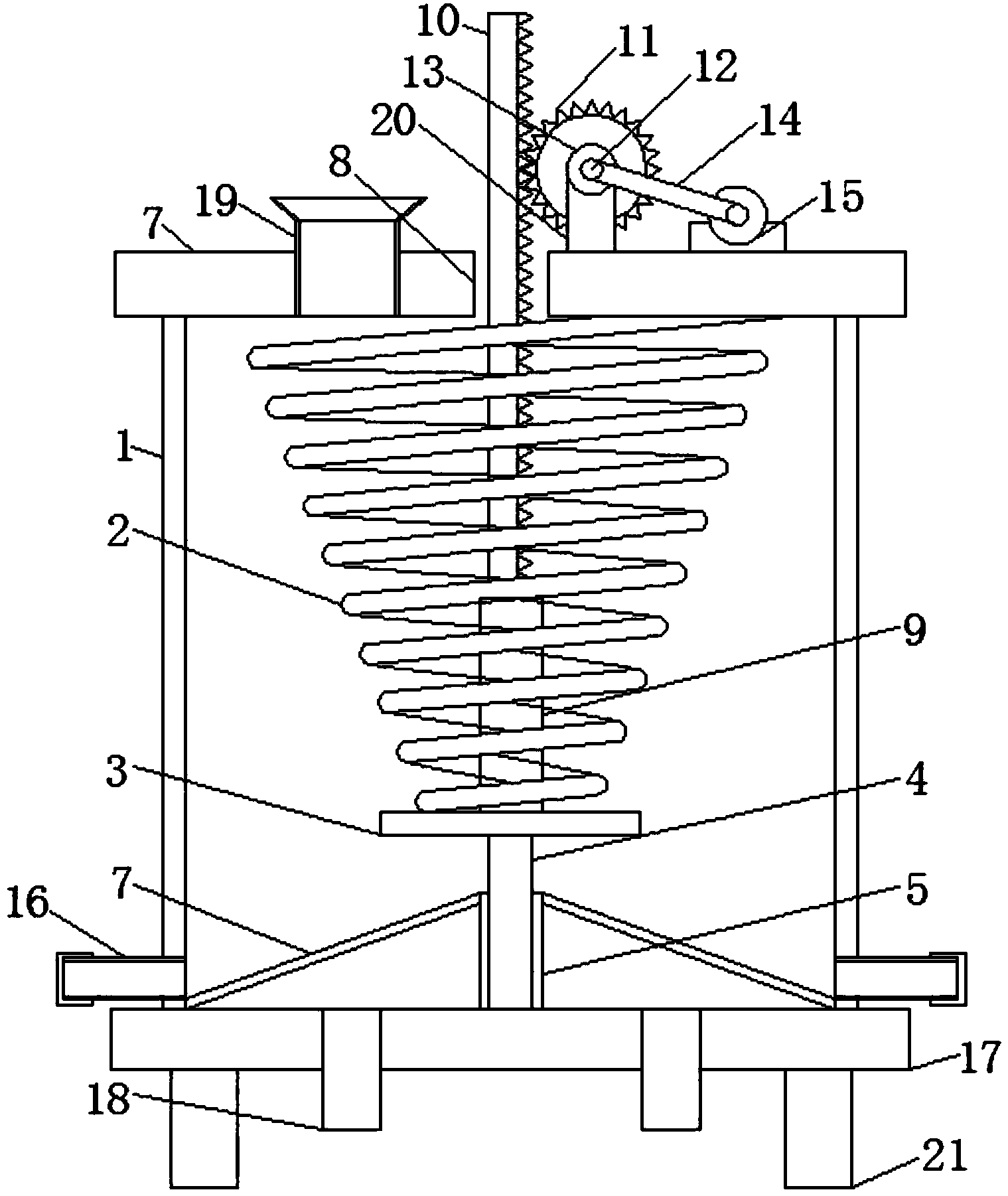

1.一种防堵塞的初级污水处理装置，包括筒体(1)，其特征在于：所述筒体(1)的内腔设有锥形弹簧(2)，所述锥形弹簧(2)的底部连接有固定座(3)，所述固定座(3)的底部连接有支杆(4)，所述支杆(4)外侧的底部连接有套筒(5)，所述套筒(5)两侧的顶部均连接有过滤网板(6)，所述过滤网板(6)的一侧与筒体(1)的内腔壁连接，所述锥形弹簧(2)的顶部与筒体(1)内腔的顶部连接，所述固定座(3)顶部的中部连接有支撑杆(9)，所述支撑杆(9)的顶部连接有齿轮条(10)，所述筒体(1)的顶部连接有固定板(7)，所述固定板(7)内侧的中部开设有通槽(8)，所述齿轮条(10)的右侧啮合传动齿轮(11)，所述传动齿轮(11)的中部贯穿连接有转轴(12)，所述转轴(12)的外侧套设有轴承(13)，所述转轴(12)的外侧通过传动带(14)连接有电动马达(15)，所述筒体(1)两侧的底部均贯穿连接有清理管(16)，所述筒体(1)的底部连接有支撑座(17)，所述支撑座(17)内部的两侧均贯穿连接有出水管(18)，所述固定板(7)内部的左侧贯穿连接有进水管(19)。
2.根据权利要求1所述的一种防堵塞的初级污水处理装置，其特征在于：所述轴承(13)的底部连接有支架(20)，所述支架(20)的底部与固定板(7)的顶部连接。
3.根据权利要求1所述的一种防堵塞的初级污水处理装置，其特征在于：所述支撑座(17)底部的两侧均连接有支撑脚(21)。
4.根据权利要求1所述的一种防堵塞的初级污水处理装置，其特征在于：所述筒体(1)表面通过合叶(22)连接有封闭门(23)。
5.根据权利要求1或4所述的一种防堵塞的初级污水处理装置，其特征在于：所述封闭门(23)的右侧连接有连接块(24)，所述连接块(24)的表面通过连接螺栓(25)与筒体(1)连接。
6.根据权利要求1所述的一种防堵塞的初级污水处理装置，其特征在于：所述清理管(16)位于过滤网板(6)一侧的顶部，所述过滤网板(6)呈倾斜分布。
说明书
一种防堵塞的初级污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种防堵塞的初级污水处理装置。
背景技术
生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类，生活污水中含氮、磷和硫，致病细菌多。
生活污水在处理时需要对污水进行初次处理，主要是将污水中的杂物分离出，目前生活污水在初次处理时容易出现堵塞的情况，使得处理装置需要经常进行清理，从而会影响污水处理的效率。
实用新型内容
本实用新型的目的在于提供一种防堵塞的初级污水处理装置，具备污水在初次处理时不会出现堵塞的优点，解决了堵塞会影响污水处理效率的问题。
为实现上述目的，本实用新型提供如下技术方案：一种防堵塞的初级污水处理装置，包括筒体，所述筒体的内腔设有锥形弹簧，所述锥形弹簧的底部连接有固定座，所述固定座的底部连接有支杆，所述支杆外侧的底部连接有套筒，所述套筒两侧的顶部均连接有过滤网板，所述过滤网板的一侧与筒体的内腔壁连接，所述锥形弹簧的顶部与筒体内腔的顶部连接，所述固定座顶部的中部连接有支撑杆，所述支撑杆的顶部连接有齿轮条，所述筒体的顶部连接有固定板，所述固定板内侧的中部开设有通槽，所述齿轮条的右侧啮合传动齿轮，所述传动齿轮的中部贯穿连接有转轴，所述转轴的外侧套设有轴承，所述转轴的外侧通过传动带连接有电动马达，所述筒体两侧的底部均贯穿连接有清理管，所述筒体的底部连接有支撑座，所述支撑座内部的两侧均贯穿连接有出水管，所述固定板内部的左侧贯穿连接有进水管。
优选的，所述轴承的底部连接有支架，所述支架的底部与固定板的顶部连接。
优选的，所述支撑座底部的两侧均连接有支撑脚。
优选的，所述筒体表面通过合叶连接有封闭门。
优选的，所述封闭门的右侧连接有连接块，所述连接块的表面通过连接螺栓与筒体连接。
优选的，所述清理管位于过滤网板一侧的顶部，所述过滤网板呈倾斜分布。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过锥形弹簧、齿轮条和传动齿轮的配合使用，使得生活污水倒进锥形弹簧的内侧时，污水中的杂物能够留在锥形弹簧内，水分能够通过锥形弹簧之间的缝隙流出，传动齿轮在转动时，齿轮条能够通过支撑杆带动锥形弹簧进行收缩，从而能够调整锥形弹簧之间的缝隙，从而让污水中杂物能够大部分留在锥形弹簧内，从而防止了污水在初次处理时会因为杂物出现堵塞的情况，从而保证了污水的处理效率，通过过滤网板与清理管的配合使用，使得污水中的水分从锥形弹簧的缝隙之间流出后，污水能够经过过滤网板的过滤，让污水能够经过再次的除杂，让较小体积的杂物留在过滤网板上，通过清理管能够将留在过滤网板上的杂物进行清理，从而让污水在处理时完全不会出现堵塞的情况，从而保证了污水处理的效率。
