申请日2017.05.08
公开(公告)日2017.12.05
IPC分类号C02F9/04
摘要
本实用新型涉及一种电子工业含氨氮废水处理系统，包括依次连通的调节池、化学反应池、澄清池、用于将废水中的杂质过滤去除的过滤装置，过滤装置为转盘式过滤装置，转盘式过滤装置包括设置有进水口和出水口的壳体、绕自身轴心转动的设于壳体内部的中心出水管、套设在中心出水管外周的且与中心出水管相通的多组过滤盘以及安装在壳体外侧面上的用于驱动中心出水管转动进而带动多组过滤盘转动的驱动装置。本实用新型的转盘式过滤装置过滤废水时可连续过滤，省去许多传统滤池需要的反冲洗水池、水塔等，设备简单紧凑，附属设备少，整个废水处理系统的投资更低，并且具有处理效果好，水质水量稳定，运行维护简单方便等优点。
权利要求书

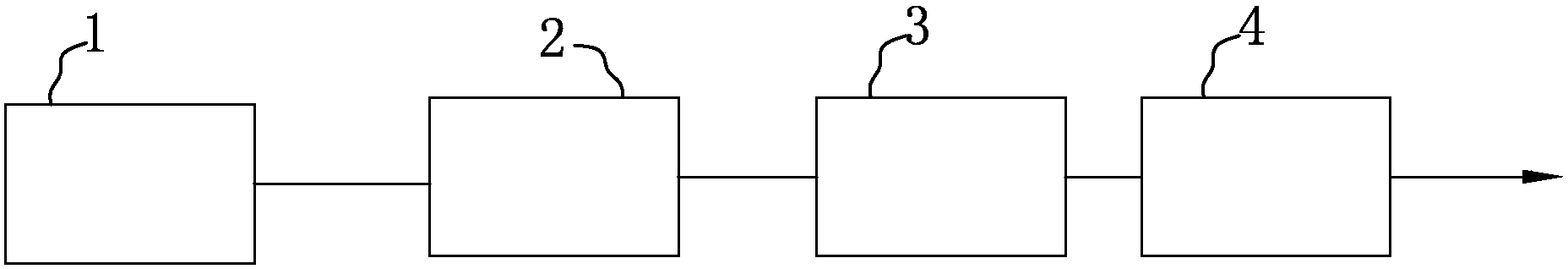

1.一种电子工业含氨氮废水处理系统，包括依次连通的调节池(1)、化学反应池(2)、澄清池(3)、用于将废水中的杂质过滤去除的过滤装置，其特征在于：所述过滤装置为转盘式过滤装置(4)，所述转盘式过滤装置(4)包括设置有进水口(401)和出水口(402)的壳体(40)、绕自身轴心转动的设于所述壳体(40)内部的中心出水管(41)、套设在所述中心出水管(41)外周的且与所述中心出水管(41)相通的多组过滤盘(42)以及安装在所述壳体(40)外侧面上的用于驱动所述中心出水管(41)转动进而带动所述多组过滤盘(42)转动的驱动装置(43)。
2.根据权利要求1所述的电子工业含氨氮废水处理系统，其特征在于：所述转盘式过滤装置(4)还包括有用于清洗所述多组过滤盘(42)的反清洗装置。
3.根据权利要求2所述的电子工业含氨氮废水处理系统，其特征在于：所述反清洗装置包括设于多组所述过滤盘(42)之间的高压清洗喷头(51)、设于所述壳体(40)外部的与所述清洗喷头(51)通过清洗管道(52)连接的清洗泵(53)、以及位于所述清洗喷头(51)与清洗泵(53)之间的设置在所述清洗管道(52)上的阀门(54)。
4.根据权利要求3所述的电子工业含氨氮废水处理系统，其特征在于：所述阀门(54)为电动阀门(54)。
5.根据权利要求3所述的电子工业含氨氮废水处理系统，其特征在于：所述反清洗装置还包括设于所述清洗管道(52)的靠近所述清洗泵(53)的一侧上设置有反清洗压力表(55)。
6.根据权利要求2所述的电子工业含氨氮废水处理系统，其特征在于：所述转盘式过滤装置(4)还包有用于对所述反清洗装置清洗后产生的污泥进行排放的排放机构，所述排放机构包括污泥抽吸泵和排放管道(56)。
7.根据权利要求1所述的电子工业含氨氮废水处理系统，其特征在于：所述转盘式过滤装置(4)还包括分别靠近所述进水口(401)和出水口(402)一侧的设于所述壳体(40)上的进水闸门(44)和出水闸门(45)。
8.根据权利要求1所述的电子工业含氨氮废水处理系统，其特征在于：所述转盘式过滤装置(4)还包括分别靠近所述进水口(401)和出水口(402)一侧的设于所述壳体(40)内部的进水堰板(46)和出水堰板(47)。
9.根据权利要求1所述的电子工业含氨氮废水处理系统，其特征在于：所述过滤盘(42)为纤维过滤盘。
10.根据权利要求1所述的电子工业含氨氮废水处理系统，其特征在于：多组所述过滤盘(42)沿所述中心出水管(41)的长度延伸方向均匀分布。
说明书
电子工业含氨氮废水处理系统
技术领域
本实用新型涉及一种电子工业含氨氮废水处理系统。
背景技术
含氟含氨氮废水污染成分复杂，污染性强，可生化性差，总溶解固体盐(TDS)、氨氮和氟化物含量高等特点。目前对这种类型的废水没有成熟有效的处理方法，一般情况下在经过简单的除氟处理后，只能排入城市污水处理厂集中处理。由于该类废水可生化性差(BOD/COD<0.1)，且由于城市污水处理厂工艺技术的局限性，出水中总氮往往不达标，容易导致排放水体的富营养化，特别是对某些特定污染物(比如氟)不能有效去除而只能靠稀释降低浓度。面临日趋严重的生态环境，国家要求工业企业必须贯彻“节能减排”的方针政策。
现有技术中，含氨氮废水处理设备一般包括调节池、用于除氨氮的化学反应池、用于沉淀并除去废水中的悬浮物的澄清池、进一步过滤的V型石英砂滤池,其中, V型石英砂滤池,占地大，资本投入很大，然而过滤效果却是一般。
实用新型内容
本实用新型要解决的一个技术问题是提供一种改进的电子工业含氨氮废水处理系统。
为了解决上述技术问题，本实用新型采用的一种技术方案是：
一种电子工业含氨氮废水处理系统，包括依次连通的调节池、化学反应池、澄清池、用于将废水中的杂质过滤去除的过滤装置，过滤装置为转盘式过滤装置，转盘式过滤装置包括设置有进水口和出水口的壳体、绕自身轴心转动的设于壳体内部的中心出水管、套设在中心出水管外周的且与中心出水管相通的多组过滤盘以及安装在壳体外侧面上的用于驱动中心出水管转动进而带动多组过滤盘转动的驱动装置。
优选地，转盘式过滤装置还包括有用于清洗多组过滤盘的反清洗装置。
优选地，反清洗装置包括设于多组过滤盘之间的高压清洗喷头、设于壳体外部的与清洗喷头通过清洗管道连接的清洗泵、以及位于清洗喷头与清洗泵之间的设置在清洗管道上的阀门。
优选地，阀门为电动阀门。
优选地，反清洗装置还包括设于清洗管道的靠近清洗泵的一侧上设置有反清洗压力表。
优选地，转盘式过滤装置还包有用于对反清洗装置清洗后产生的污泥进行排放的排放机构，排放机构包括污泥抽吸泵和排放管道。
优选地，转盘式过滤装置还包括分别靠近进水口和出水口一侧的设于壳体上的进水闸门和出水闸门。
优选地，转盘式过滤装置还包括分别靠近进水口和出水口一侧的设于壳体内部的进水堰板和出水堰板。
优选地，过滤盘为纤维过滤盘。
优选地，多组过滤盘沿中心出水管的长度延伸方向均匀分布。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：
本实用新型的电子工业含氨氮废水处理系统将传统的V型石英砂滤池过滤池更换为占用空间较小，投资成本小的转盘式过滤装置，本实用新型的转盘式过滤装置过滤废水时可连续过滤，省去许多传统滤池需要的反冲洗水池、水塔等，设备简单紧凑，附属设备少，整个过滤系统的投资低，并且具有处理效果好，水质水量稳定，运行维护简单方便等优点。
