申请日2017.04.27
公开(公告)日2017.08.18
IPC分类号B01D50/00; B01D53/78; B01D53/50
摘要
本发明涉及深度降温耦合增湿提效的废水 零排放除尘系统，包括冷却装置、水雾喷淋装置、电除尘器、湿法脱硫装置，湿法脱硫装置上连接有排水管，排水管上连接有废水处理装置;水雾喷淋装置包括箱体和喷淋管，喷淋管上设有高压喷嘴，箱体上设有进水接头;本发明的优点：将烟气通过冷却装置、水雾喷淋装置、电除尘器和湿法脱硫装置对烟气进行处理，能实现对烟气中各个污染物进行处理，提高了烟气的处理质量，能保证经湿法脱硫装置处理后的烟气颗粒物浓度小于1mg/m3，且通过排水管将湿法脱硫装置产生的废水输送至废水处理装置内，并通过进水管向水雾喷淋装置供水，能减少废水的排放，实现了废水的重复利用，实现了节能减排的功效。

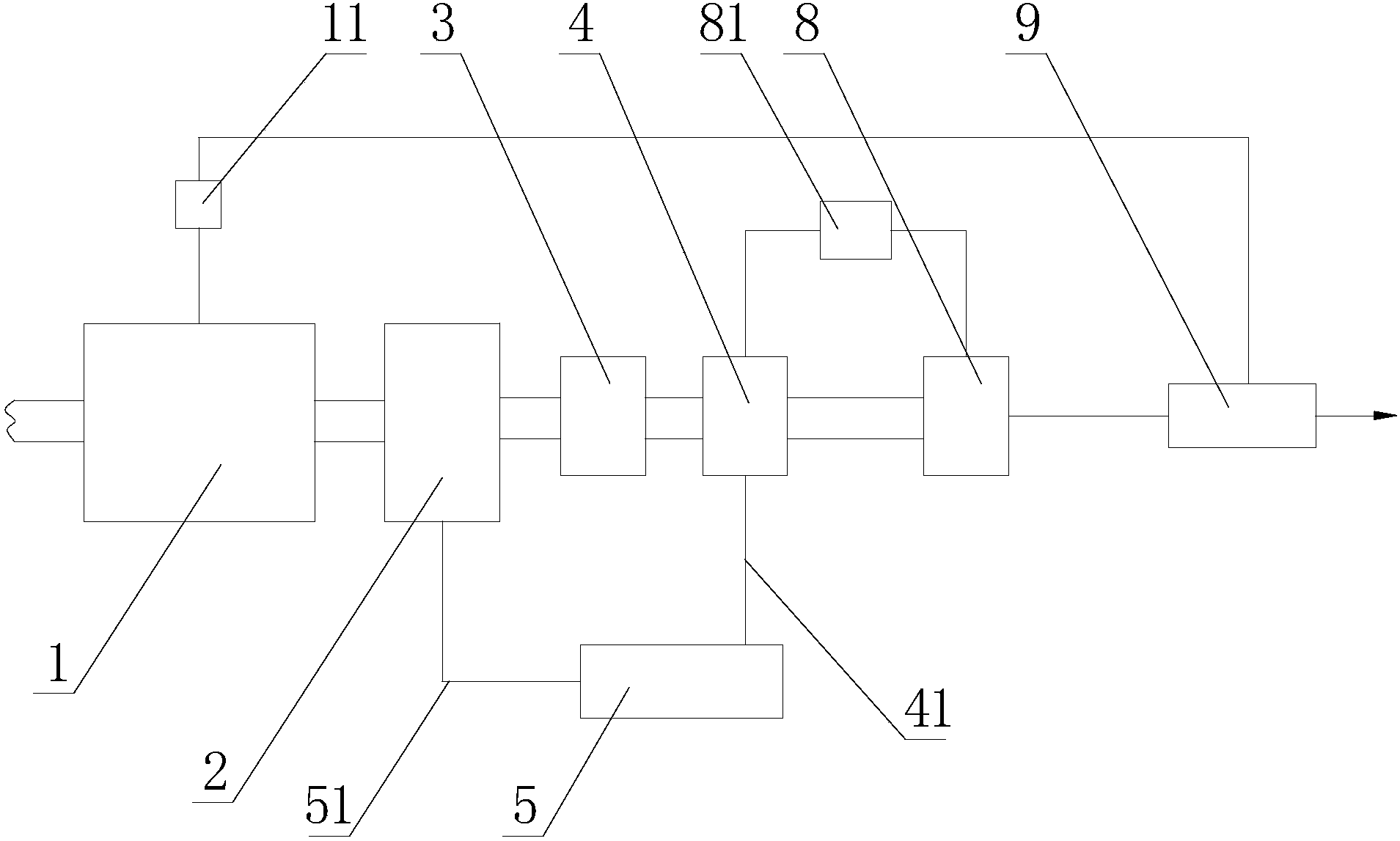

摘要附图
权利要求书
1.深度降温耦合增湿提效的废水零排放除尘系统，其特征在于：包括与烟道连接的冷却装置(1)、与冷却装置(1)连接的水雾喷淋装置(2)、与水雾喷淋装置(2)连接的电除尘器(3)、与电除尘器(3)相连的湿法脱硫装置(4)，湿法脱硫装置(4)上连接有一根有利用湿法脱硫装置(4)中废水排出的排水管(41)，排水管(41)上连接有废水处理装置(5)，废水处理装置(5)上设有进水管(51);
水雾喷淋装置(2)包括箱体(21)和设置在箱体(21)内的喷淋管(22)，喷淋管(22)上设有高压喷嘴(23)，箱体(21)上设有与进水管(51)相连的进水接头(24)，进水接头(24)与喷淋管(22)相连，箱体(21)内设有扰流装置(6);
喷淋管(22)的喷淋量依靠冷却装置(1)冷却降温后烟气的温度进行控制。
2.根据权利要求1所述的深度降温耦合增湿提效的废水零排放除尘系统，其特征在于：箱体(21)内设有通过螺杆(25)连接的安装块(26)，喷淋管(22)设置在安装块(26)上。
3.根据权利要求1所述的深度降温耦合增湿提效的废水零排放除尘系统，其特征在于：扰流装置(6)包括立柱(61)和转动连接在立柱(61)上的轴套(62)，立柱(61)通过螺纹固定连接在箱体(21)上，轴套(62)上设有扰流翅片(63)，轴套(62)依靠喷淋管(22)喷淋时对扰流翅片(63)的作用力实现扰流转动。
4.根据权利要求1所述的深度降温耦合增湿提效的废水零排放除尘系统，其特征在于：进水接头(24)与喷淋管(22)通过连接管(7)相连，连接管(7)上设有控制连接管(7)进水量的流量控制阀(71)，流量控制阀(71)上连接有温度传感器(72)。
5.根据权利要求1所述的深度降温耦合增湿提效的废水零排放除尘系统，其特征在于：湿法脱硫装置(4)上还连接有湿式电除尘器(8)，湿式电除尘器(8)上连接有废水回收系统(81)，废水回收系统(81)与湿法脱硫装置(4)相连。
6.根据权利要求5所述的深度降温耦合增湿提效的废水零排放除尘系统，其特征在于：湿式电除尘器(8)上连接有烟气加热的加热管(9)，加热管(9)依靠冷却装置(1)产生的热量实现烟气的加热。
说明书
深度降温耦合增湿提效的废水零排放除尘系统
技术领域
本发明涉及深度降温耦合增湿提效的废水零排放除尘系统。
背景技术
燃煤电厂在生产过程中容易排出烟气，烟气中包含有PM、SOX、NOX、Hg等污染物，现有烟气的治理系统均采用常规的烟气治理系统，处理时烟气中的污染物不能实现完全除去，且处理过程中容易产生废水，废水容易产生二次污染，且废水和烟气同时污染环境，污染更加严重。
发明内容
本发明要解决的技术问题就是提供深度降温耦合增湿提效的废水零排放除尘系统，解决现有烟气处理中容易产生废水污染的问题。
为了解决上述技术问题，本发明是通过以下技术方案实现的：深度降温耦合增湿提效的废水零排放除尘系统，包括与烟道连接的冷却装置、与冷却装置连接的水雾喷淋装置、与水雾喷淋装置连接的电除尘器、与电除尘器相连的湿法脱硫装置，湿法脱硫装置上连接有一根有利用湿法脱硫装置中废水排出的排水管，排水管上连接有废水处理装置，废水处理装置上设有进水管;水雾喷淋装置包括箱体和设置在箱体内的喷淋管，喷淋管上设有高压喷嘴，箱体上设有与进水管相连的进水接头，进水接头与喷淋管相连，箱体内设有扰流装置;喷淋管的喷淋量依靠冷却装置冷却降温后烟气的温度进行控制。
优选的，箱体内设有通过螺杆连接的安装块，喷淋管设置在安装块上，能根据不同的烟气管道来调节安装块在箱体内的位置，螺杆调节方便，连接可靠，能保证安装块的平稳性，提高喷淋质量。
优选的，扰流装置包括立柱和转动连接在立柱上的轴套，立柱通过螺纹固定连接在箱体上，轴套上设有扰流翅片，轴套依靠喷淋管喷淋时对扰流翅片的作用力实现扰流转动，结构简单，通过喷淋管喷淋时对扰流翅片的作用力带动轴套在立柱上转动，从而实现扰流，能防止箱体内生产涡旋区，提高扰流效果。
优选的，进水接头与喷淋管通过连接管相连，连接管上设有控制连接管进水量的流量控制阀，流量控制阀上连接有温度传感器，通过温度传感器检测进入箱体内的烟气温度，从而实现流量控制阀对连接管进水量的控制，控制灵敏度高，能实现自动化控制调节。
优选的，湿法脱硫装置上还连接有湿式电除尘器，湿式电除尘器上连接有废水回收系统，废水回收系统与湿法脱硫装置相连，能对烟气进行第二次除尘处理，能有效的去除烟气中残留的微粉尘和微颗粒，使烟气中的颗粒物浓度小于1mg/m3，且废水回收系统的设置，能实现废水的回收处理，减少二次污染。
优选的，湿式电除尘器上连接有烟气加热的加热管，加热管依靠冷却装置产生的热量实现烟气的加热，通过加热管对烟气进行再加热处理，从而消除视觉污染，且加热管加热依靠冷却装置的产生的热量，实现了热量的回收利用，减少了热量的浪费，实现了节能减排的功效。
综上所述，本发明的优点：1.将烟气通过冷却装置、水雾喷淋装置、电除尘器和湿法脱硫装置对烟气进行处理，能实现对烟气中各个污染物进行处理，提高了烟气的处理质量，能保证经湿法脱硫装置处理后的烟气颗粒物浓度小于3mg/m3，且通过排水管将湿法脱硫装置产生的废水输送至废水处理装置内，并通过进水管向水雾喷淋装置供水，能减少废水的排放，实现了废水的重复利用，实现了节能减排的功效;
2.冷却装置的设置，能将烟道内烟气降低至酸露点以下，有效的提高了颗粒表面的飞灰粘性，能促进颗粒团聚;
3.通过喷淋管上的高压喷头实现对烟气的水雾喷淋，能有效的减低雾化粒径，并通过扰流装置对烟气和水雾进行扰流接触，提高提高雾滴与飞灰的混合度;
4.喷淋管的喷淋量通过冷却装置冷却降温后烟气的温度进行控制，能提高喷淋质量，能减少浪费，保证团聚效率。
