申请日2017.05.08
公开(公告)日2017.12.05
IPC分类号B01D29/96; B01D29/54; B01D29/075; C02F1/38
摘要
本实用新型公开了一种用于油田污水处理的旋流分离器，包括顶部设置开口的壳体，所述壳体为圆型结构，所述壳体的侧壁上等间距焊接有矩型的固定柱，且固定柱的底部和壳体的底部内壁相焊接，所述固定柱的两侧均开设有顶部设置开口的矩型槽，且位于同一个固定柱上的两个矩型槽相互靠近的一侧内壁上焊接有滑轨，相邻的两个固定柱之间设有弧型的金属滤网，且金属滤网的底部和壳体的底部内壁相接触，每个金属滤网的两侧固定有与滑轨滑动连接的滑板，且滑板的顶部延伸至金属滤网的上方，四个金属滤网呈环型分布。本实用新型经济实用，金属滤网便于从壳体的内部进行拆卸，进而便于工作人员对金属滤网进行清理，避免了金属滤网发生堵塞。
权利要求书

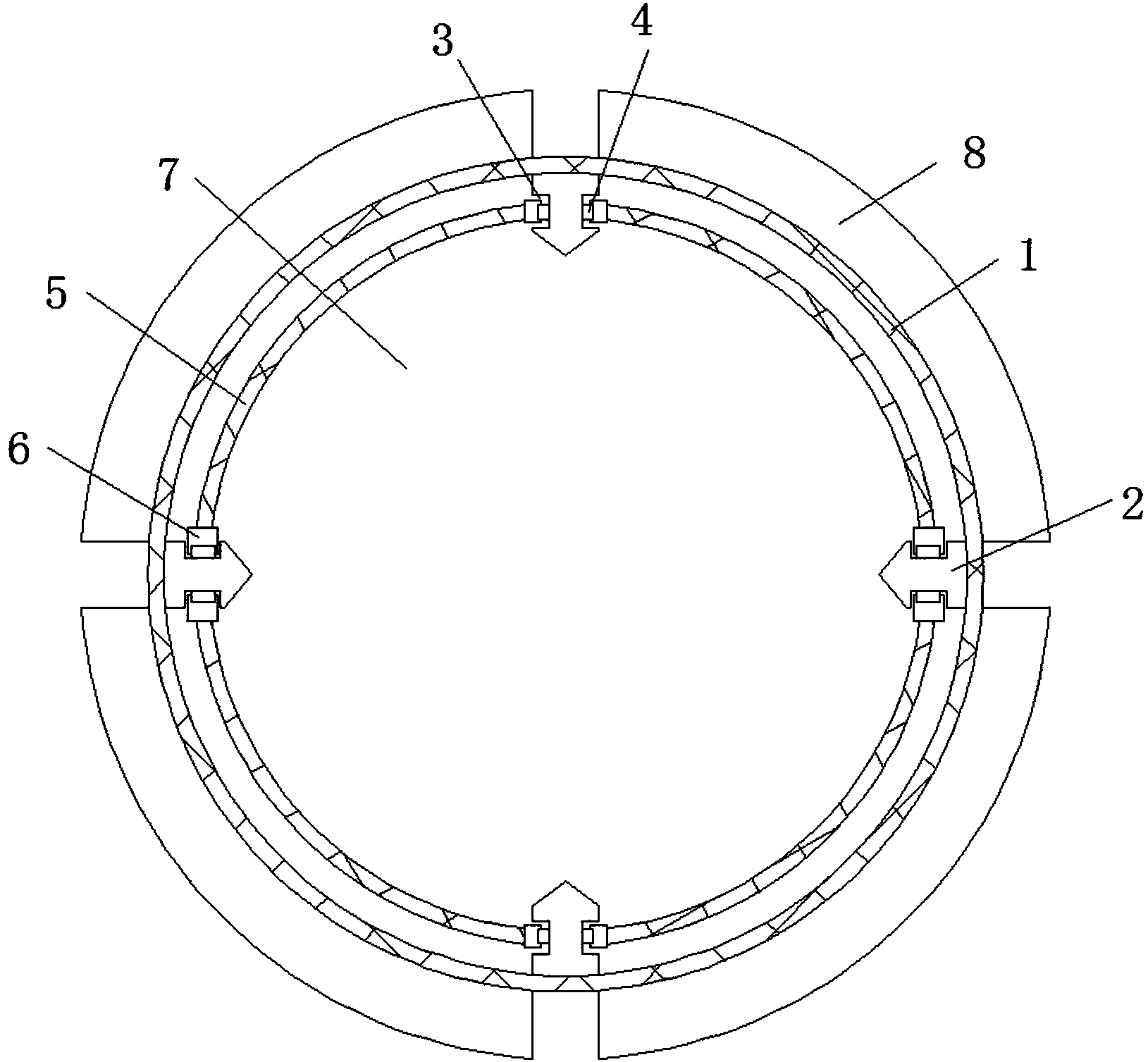

1.一种用于油田污水处理的旋流分离器，包括顶部设置开口的壳体(1)，所述壳体(1)为圆型结构，其特征在于，所述壳体(1)的侧壁上等间距焊接有矩型的固定柱(2)，且固定柱(2)的底部和壳体(1)的底部内壁相焊接，所述固定柱(2)的两侧均开设有顶部设置开口的矩型槽(3)，且位于同一个固定柱(2)上的两个矩型槽(3)相互靠近的一侧内壁上焊接有滑轨(4)，相邻的两个固定柱(2)之间设有弧型的金属滤网(5)，且金属滤网(5)的底部和壳体(1)的底部内壁相接触，每个金属滤网(5)的两侧固定有与滑轨(4)滑动连接的滑板(6)，且滑板(6)的顶部延伸至金属滤网(5)的上方，四个金属滤网(5)呈环型分布，且四个金属滤网(5)共同构成工作腔室(7)，所述壳体(1)的外侧开设有位置与金属滤网(5)相配合的矩型孔，且矩型孔的内壁上焊接有一侧设置开口的集液箱(8)，两个相对设置的集液箱(8)相互远离的一侧均延伸至壳体(1)的外侧，且集液箱(8)的底部安装有出液管，所述壳体(1)的顶部放置有盖体(10)，且盖体(10)的底部和对应的滑板(6)相焊接，所述盖体(10)的顶部转动连接有传动轴(11)，且传动轴(11)的外侧焊接有位于工作腔室(7)内部的螺旋叶片，所述壳体(1)的顶部还等间距焊接有四个固定杆(9)，且每个固定杆(9)的外侧螺纹连接有与盖体(10)顶部相接触的螺母，所述壳体(1)的底部中央位置设置为漏斗型结构，且壳体(1)的底部中央位置焊接有出料管。
2.根据权利要求1所述的一种用于油田污水处理的旋流分离器，其特征在于，所述集液箱(8)设置开口的一侧为集液箱(8)靠近工作腔室(7)的一侧。
3.根据权利要求1所述的一种用于油田污水处理的旋流分离器，其特征在于，位于固定柱(2)两侧的矩型槽(3)对称设置，且矩型槽(3)的侧壁和对应的滑板(6)滑动连接，所述固定柱(2)远离壳体(1)侧壁的一侧设置为V型结构。
4.根据权利要求1所述的一种用于油田污水处理的旋流分离器，其特征在于，所述盖体(10)的顶部一侧还安装有进料管道(12)，且进料管道(12)的底端延伸至工作腔室(7)的内部，所述进料管道(12)的底端高度位置比金属滤网(5)的顶部高度位置低。
5.根据权利要求1所述的一种用于油田污水处理的旋流分离器，其特征在于，所述集液箱(8)靠近工作腔室(7)的底部内壁的一侧高度位置比壁集液箱(8)的底部内壁的另一侧高度位置高。
6.根据权利要求1所述的一种用于油田污水处理的旋流分离器，其特征在于，所述盖体(10)上开设有位置与固定杆(9)相匹配的安装孔，且安装孔的侧壁和固定杆(9)滑动连接。
7.根据权利要求1所述的一种用于油田污水处理的旋流分离器，其特征在于，所述金属滤网(5)的两侧均通过螺杆固定在对应的滑板(6)上。
说明书
一种用于油田污水处理的旋流分离器
技术领域
本实用新型涉及旋流分离器技术领域，尤其涉及一种用于油田污水处理的旋流分离器。
背景技术
国内外对油田污水处理的工艺是基本相同的，主要分为除油和过滤两级处理。油田污水处理需要根据注水地层的地质特性，来确定处理深度标准、选择净化工艺和设备，油田污水处理的过程中需要使用到旋流分离器，现有用于油田污水处理的旋流分离器上的金属滤网拆卸步骤繁琐，进而不便于金属滤网进行清理。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于油田污水处理的旋流分离器。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于油田污水处理的旋流分离器，包括顶部设置开口的壳体，所述壳体为圆型结构，所述壳体的侧壁上等间距焊接有矩型的固定柱，且固定柱的底部和壳体的底部内壁相焊接，所述固定柱的两侧均开设有顶部设置开口的矩型槽，且位于同一个固定柱上的两个矩型槽相互靠近的一侧内壁上焊接有滑轨，相邻的两个固定柱之间设有弧型的金属滤网，且金属滤网的底部和壳体的底部内壁相接触，每个金属滤网的两侧固定有与滑轨滑动连接的滑板，且滑板的顶部延伸至金属滤网的上方，四个金属滤网呈环型分布，且四个金属滤网共同构成工作腔室，所述壳体的外侧开设有位置与金属滤网相配合的矩型孔，且矩型孔的内壁上焊接有一侧设置开口的集液箱，两个相对设置的集液箱相互远离的一侧均延伸至壳体的外侧，且集液箱的底部安装有出液管，所述壳体的顶部放置有盖体，且盖体的底部和对应的滑板相焊接，所述盖体的顶部转动连接有传动轴，且传动轴的外侧焊接有位于工作腔室内部的螺旋叶片，所述壳体的顶部还等间距焊接有四个固定杆，且每个固定杆的外侧螺纹连接有与盖体顶部相接触的螺母，所述壳体的底部中央位置设置为漏斗型结构，且壳体的底部中央位置焊接有出料管。
优选的，所述集液箱设置开口的一侧为集液箱靠近工作腔室的一侧。
优选的，位于固定柱两侧的矩型槽对称设置，且矩型槽的侧壁和对应的滑板滑动连接，所述固定柱远离壳体侧壁的一侧设置为V型结构。
优选的，所述盖体的顶部一侧还安装有进料管道，且进料管道的底端延伸至工作腔室的内部，所述进料管道的底端高度位置比金属滤网的顶部高度位置低。
优选的，所述集液箱靠近工作腔室的底部内壁的一侧高度位置比壁集液箱的底部内壁的另一侧高度位置高。
优选的，所述盖体上开设有位置与固定杆相匹配的安装孔，且安装孔的侧壁和固定杆滑动连接。
优选的，所述金属滤网的两侧均通过螺杆固定在对应的滑板上。
与现有技术相比，本实用新型的有益效果是：
本实用新型中，通过固定杆和盖体上的螺母进行螺纹连接，且盖体上的安装孔和固定杆滑动连接，便于盖体在壳体上进行拆卸，通过固定柱上的矩型槽、矩型槽侧壁上的滑轨和金属滤网两侧的滑板相配合，且金属滤网通过螺杆固定在对应的滑板上，在螺母在固定杆上拆下后，将盖体向远离壳体的方向进行位置移动，盖体带动滑板在对应的滑轨上进行滑动，此时两个相对设置的滑板带动之间的金属滤网进行位置移动，直到金属滤网的大部分已经移动到壳体的外部，最后将金属滤网在对应的滑板上进行拆卸，进而对金属滤网进行清理，本实用新型经济实用，金属滤网便于从壳体的内部进行拆卸，进而便于工作人员对金属滤网进行清理，避免了金属滤网发生堵塞。
