村镇分散污水综合治理装置

发布时间:2017-12-21 14:49:38  中国污水处理工程网

  申请日2017.05.08

  公开(公告)日2017.12.12

  IPC分类号C02F9/04

  摘要

  本实用新型公开了一种村镇分散污水综合治理装置,其结构包括第一通气孔、原水进口、壳体、脚垫、氧化一室、氧化二室、混合反应室、沉淀过滤室、排污口、冲水出口、消毒剂入口、反冲洗入口、第三通气孔、第二通气孔、水位传感器,第一通气孔与壳体相连接,原水进口与壳体相连接,壳体的下方设有脚垫,氧化一室设在壳体内部,氧化二室设在氧化一室的右侧,混合反应室设在氧化二室的右侧,本实用新型的有益效果:通过其结构设有水位传感器,在进行使用的时候,可以通过其结构上的检测杆检测装置内部的水位的高低,然后通过显示屏中自动显示出,使人可以快速的快出装置内的水位大小,使用方便。

  权利要求书

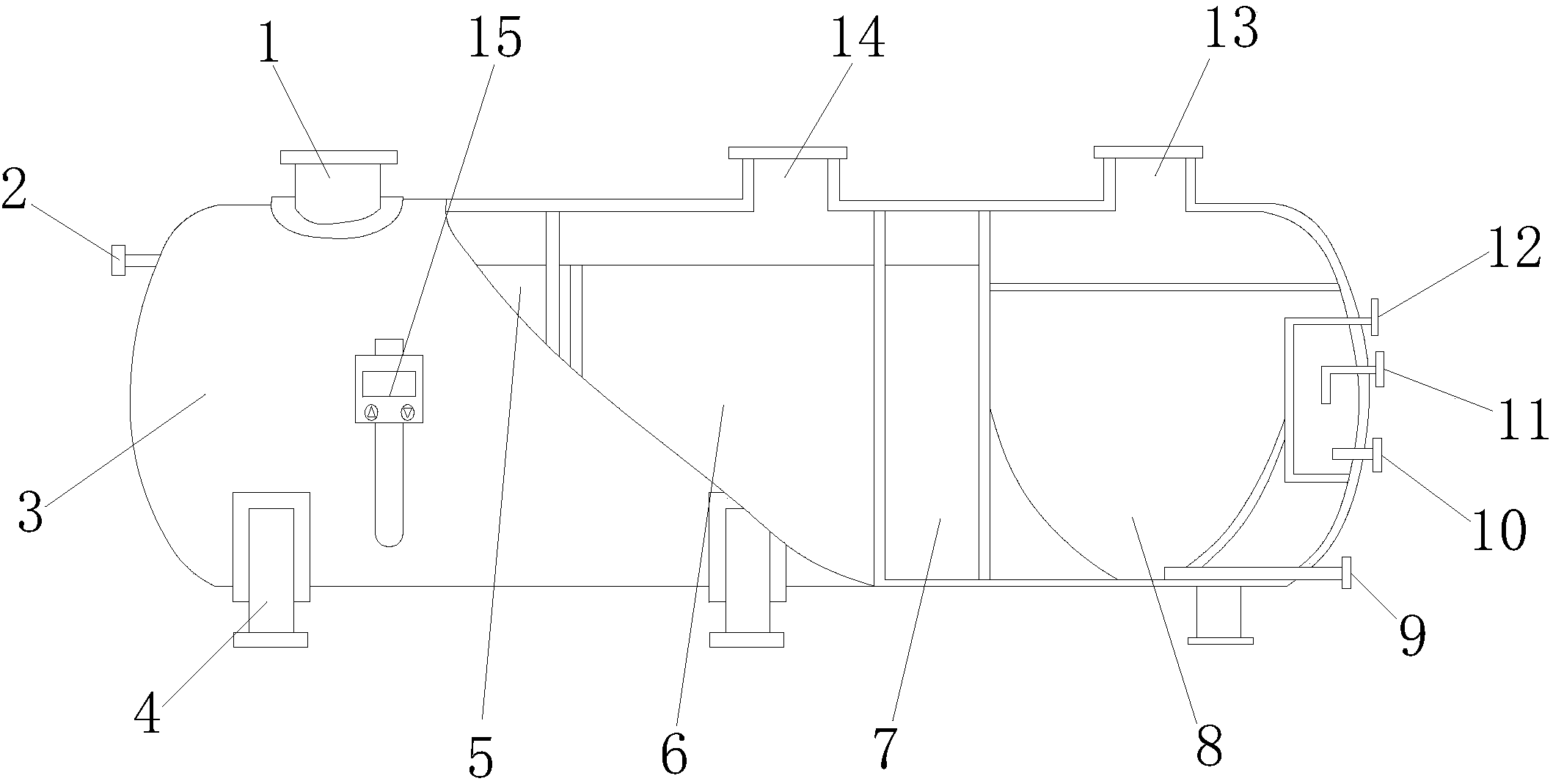

  1.一种村镇分散污水综合治理装置,其特征在于:其结构包括第一通气孔(1)、原水进口(2)、壳体(3)、脚垫(4)、氧化一室(5)、氧化二室(6)、混合反应室(7)、沉淀过滤室(8)、排污口(9)、冲水出口(10)、消毒剂入口(11)、反冲洗入口(12)、第三通气孔(13)、第二通气孔(14)、水位传感器(15),所述第一通气孔(1)与壳体(3)相连接,所述原水进口(2)与壳体(3)相连接,所述壳体(3)的下方设有脚垫(4),所述氧化一室(5)设在壳体(3)内部,所述氧化二室(6)设在氧化一室(5)的右侧,所述混合反应室(7)设在氧化二室(6)的右侧,所述沉淀过滤室(8)与排污口(9)相连接,所述冲水出口(10)与壳体(3)的右侧相连接,所述消毒剂入口(11)设在反冲洗入口(12)的下方,所述第三通气孔(13)与沉淀过滤室(8)相连接,所述第二通气孔(14)与氧化二室(6)相连接,所述水位传感器(15)设在壳体(3)上,所述水位传感器(15)包括连接头(1501)、面板(1502)、显示屏(1503)、上操作键(1504)、检测杆(1505)、下操作键(1506),所述连接头(1501)与面板(1502)相连接,所述面板(1502)上设有显示屏(1503),所述显示屏(1503)的下方设有上操作键(1504),所述检测杆(1505)与面板(1502)相连接,所述下操作键(1506)设在上操作键(1504)的右侧。

  2.根据权利要求1所述的一种村镇分散污水综合治理装置,其特征在于:所述脚垫(4)设有2个以上。

  3.根据权利要求1所述的一种村镇分散污水综合治理装置,其特征在于:所述混合反应室(7)的右侧设有沉淀过滤室(8)。

  4.根据权利要求1所述的一种村镇分散污水综合治理装置,其特征在于:所述反冲洗入口(12)与沉淀过滤室(8)相连接。

  5.根据权利要求1所述的一种村镇分散污水综合治理装置,其特征在于:所述第二通气孔(14)位于第三通气孔(13)的左侧。

  说明书

  一种村镇分散污水综合治理装置

  技术领域

  本实用新型是一种村镇分散污水综合治理装置,属于污水综合治理装置领域。

  背景技术

  污水处理问题日益受到社会的高度重视。随着城市化的进程和工业社会的发展,一方面用水量不断增加,水资源日益紧缺,另一方面,污水排放量日益增多,对环境污染日益严重。因此,城市污水处理系统是解决水资源不足和环境污染严重的关键。

  现有技术公开了申请号为:201620091626.2的一种村镇分散污水综合治理装置,包括村镇污水入口,村镇污水入口经过格栅将水源流入调节池,调节池做泥沙沉淀之后依次流经第一厌氧室、第二厌氧室、好氧室、沉淀室,第一厌氧室、第二厌氧室、好氧室、沉淀室的表面均设置有填料入口,好氧室的底部设置有为曝气管提供气源的气泵,好氧室顶部开设的硝化液回流管衔接第一厌氧室,沉淀室通过底部开设的回流管衔接第一厌氧室,沉淀室的顶部设置有去除水中营养物的电解池,现有技术在进行使用的时候,不能对装置内部的水位进行查看,使用不便。

  实用新型内容

  针对现有技术存在的不足,本实用新型目的是提供一种村镇分散污水综合治理装置,以解决现有技术在进行使用的时候,不能对装置内部的水位进行查看,使用不便的问题。

  为了实现上述目的,本实用新型是通过如下的技术方案来实现:一种村镇分散污水综合治理装置,其结构包括第一通气孔、原水进口、壳体、脚垫、氧化一室、氧化二室、混合反应室、沉淀过滤室、排污口、冲水出口、消毒剂入口、反冲洗入口、第三通气孔、第二通气孔、水位传感器,所述第一通气孔与壳体相连接,所述原水进口与壳体相连接,所述壳体的下方设有脚垫,所述氧化一室设在壳体内部,所述氧化二室设在氧化一室的右侧,所述混合反应室设在氧化二室的右侧,所述沉淀过滤室与排污口相连接,所述冲水出口与壳体的右侧相连接,所述消毒剂入口设在反冲洗入口的下方,所述第三通气孔与沉淀过滤室相连接,所述第二通气孔与氧化二室相连接,所述水位传感器设在壳体上,所述水位传感器包括连接头、面板、显示屏、上操作键、检测杆、下操作键,所述连接头与面板相连接,所述面板上设有显示屏,所述显示屏的下方设有上操作键,所述检测杆与面板相连接,所述下操作键设在上操作键的右侧。

  进一步地,所述脚垫设有2个以上。

  进一步地,所述混合反应室的右侧设有沉淀过滤室。

  进一步地,所述反冲洗入口与沉淀过滤室相连接。

  进一步地,所述第二通气孔位于第三通气孔的左侧。

  进一步地,所述原水进口的直径为5cm。

  进一步地,所述脚垫的高度为20cm。

  本实用新型的有益效果:通过其结构设有水位传感器,在进行使用的时候,可以通过其结构上的检测杆检测装置内部的水位的高低,然后通过显示屏中自动显示出,使人可以快速的快出装置内的水位大小,使用方便。
