公开(公告)日2017.12.12
IPC分类号C02F9/02; C02F103/30
摘要

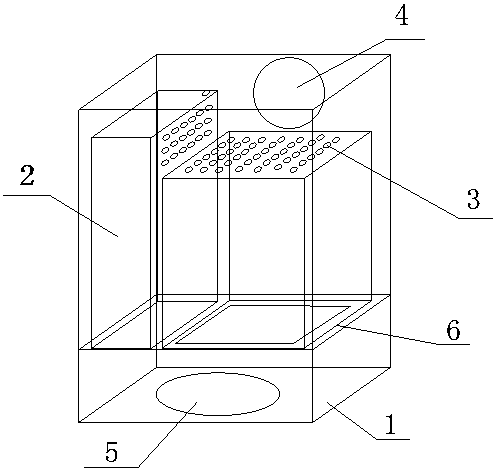

本实用新型公开了一种织造废水循环利用装置，包括废水池、送水管和送水管送至的回收箱体，在废水池与回收处理箱体之间设有储液池，储液池的主体池身下埋在地面下，储液池的顶端部设有封闭池盖，封闭池盖设在地面上方，储液池通过抽水泵进行泵引至回收处理箱体中与设在回收处理箱体中的过滤机构相连接过滤，储液池内设有的竖向过滤分隔块，竖向过滤分隔块将储液池分隔成两个储液分池，从废水池引进的废水进入储液池之后，经过竖向过滤分隔块之后进入另一储液分池再经抽水泵进行泵引至回收处理箱体中。将更大储液量改储至地面下方空间区域处，在降低废水池占地空间同时，提高对废水过滤处理质量，降低二次污染形成，提高废水处理利用质量。
权利要求书
1.一种织造废水循环利用装置，包括废水池、送水管和送水管送至的回收箱体，其特征在于：在废水池与回收处理箱体之间设有储液池，储液池的主体池身下埋在地面下，储液池的顶端部设有封闭池盖，封闭池盖设在地面上方，储液池通过抽水泵进行泵引至回收处理箱体中与设在回收处理箱体中的过滤机构相连接过滤，储液池内设有的竖向过滤分隔块，竖向过滤分隔块将储液池分隔成两个储液分池，从废水池引进的废水进入储液池之后，经过竖向过滤分隔块之后进入另一储液分池再经抽水泵进行泵引至回收处理箱体中。
2.按照权利要求1所述的织造废水循环利用装置，其特征在于：所述的封闭池盖上设有废气排放管和指示储存液量的浮标。
3.按照权利要求1所述的织造废水循环利用装置，其特征在于：所述的竖向过滤分隔块包括竖向不锈钢过滤网和设在竖向不锈钢网内的活性炭过滤层。
4.按照权利要求1所述的织造废水循环利用装置，其特征在于：所述的储液池内池底面上设有沉淀过滤降解层。
5.按照权利要求1所述的织造废水循环利用装置，其特征在于：所述的废水池在送水至储液池的送水管上设有开关阀体。
说明书
一种织造废水循环利用装置
技术领域
本实用新型涉及一种织造技术领域，尤其是涉及一种织造机械的污水循环利用装置。
背景技术
织造生产污水中通常含有污染物，在织造过程中的生产污水也通常是经过一次使用过后就作为废水进行排放，这不仅造成对环境的污染，对废水本身的利用率也较低，导致织造成本较高。
公告日为2016年3月23日的授权公告号CN205099490U公开了一种织造机械的废水循环利用装置，包括废水池体、与所述废水池体连接的送水管、与所述送水管连接的回收箱体和与所述回收箱体连接的抽水管，所述回收箱体中设有将所述送水管包围的过滤机构和与所述送水管配合的水位监控机构，所述送水管具有出水口部，所述水位监控机构包括设于所述回收箱体内的液位传感器、与所述液位传感器连接的信号收发器和与所述信号收发器连接并设于所述出水口部的电磁阀。然而该实用新型在具备结构简单、使用方便，废水处理得以解决，使得水资源循环利用，自我调节送水量，保护环境，提高工作效率，降低劳动强度的基础上还存在着废水池体占用空间大，容易形成二次污染，废水处理效果较为简单有限等缺陷。
实用新型内容
本实用新型为解决现有织造生产污水废水回收利用处理存在着废水池体占用空间大，容易形成二次污染，废水处理效果较为简单有限等缺陷现状而提供的一种可更好的降低减少废水池体占用空间，降低二次污染形成、提高废水处理效果的织造废水循环利用装置。
本实用新型为解决上述技术问题所采用的具体技术方案为：一种织造废水循环利用装置，包括废水池、送水管和送水管送至的回收箱体，其特征在于：在废水池与回收处理箱体之间设有储液池，储液池的主体池身下埋在地面下，储液池的顶端部设有封闭池盖，封闭池盖设在地面上方，储液池通过抽水泵进行泵引至回收处理箱体中与设在回收处理箱体中的过滤机构相连接过滤，储液池内设有的竖向过滤分隔块，竖向过滤分隔块将储液池分隔成两个储液分池，从废水池引进的废水进入储液池之后，经过竖向过滤分隔块之后进入另一储液分池再经抽水泵进行泵引至回收处理箱体中。可更好的降低减少废水池体占用空间，将更大的储液量改储至地面下方空间区域处，在降低废水池本身的占地空间同时，利用储液池提高对废水的过滤处理效果，降低二次污染形成，更大程度上提高废水处理质量利用效果。
作为优选，所述的封闭池盖上设有废气排放管和指示储存液量的浮标。提高储液监控管理及安全管理。
作为优选，所述的竖向过滤分隔块包括竖向不锈钢过滤网和设在竖向不锈钢网内的活性炭过滤层。提高利用储液池的废水处理效果。
作为优选，所述的储液池内池底面上设有沉淀过滤降解层。提高利用储液池的废水处理效果。
作为优选，所述的废水池在送水至储液池的送水管道上设有开关阀体。提高对废水池输送至储液池的输送管理控制。
本实用新型的有益效果是：可更好的降低减少废水池体占用空间，将更大的储液量改储至地面下方空间区域处，在降低废水池本身的占地空间同时，提高对废水的过滤处理效果，降低二次污染形成，更大程度上提高废水处理质量利用效果。
