申请日2017.04.09
公开(公告)日2017.11.10
IPC分类号C02F9/04; C02F103/10
摘要
本实用新型公开了一种油田采出水处理装置，包括底座，底座的顶部固定安装有筒体，筒体的顶部固定安装有入料斗，筒体的一侧固定安装有高压泵，高压泵通过其顶部的输液管延伸至筒体内，筒体的内腔固定安装有卡栓，卡栓上卡接有内筒。本实用新型通过设置内筒、电磁阀、导管和净化筒，通过入料斗将化学催化剂投入到内筒内，与采出水混合，然后打开电磁阀，使采出水经滤板的过滤作用后进入内筒的底部，滤板可以过滤掉一部分杂质，开启电机，带动搅拌轴对采出水进行充分搅拌，最后采出水中的油样进入储油罐内，并通过超滤膜的过滤，提高油样的纯度，油样通过连管排出至筒体外，达到了油水分离效率高，解决了油水分离困难的问题。
权利要求书

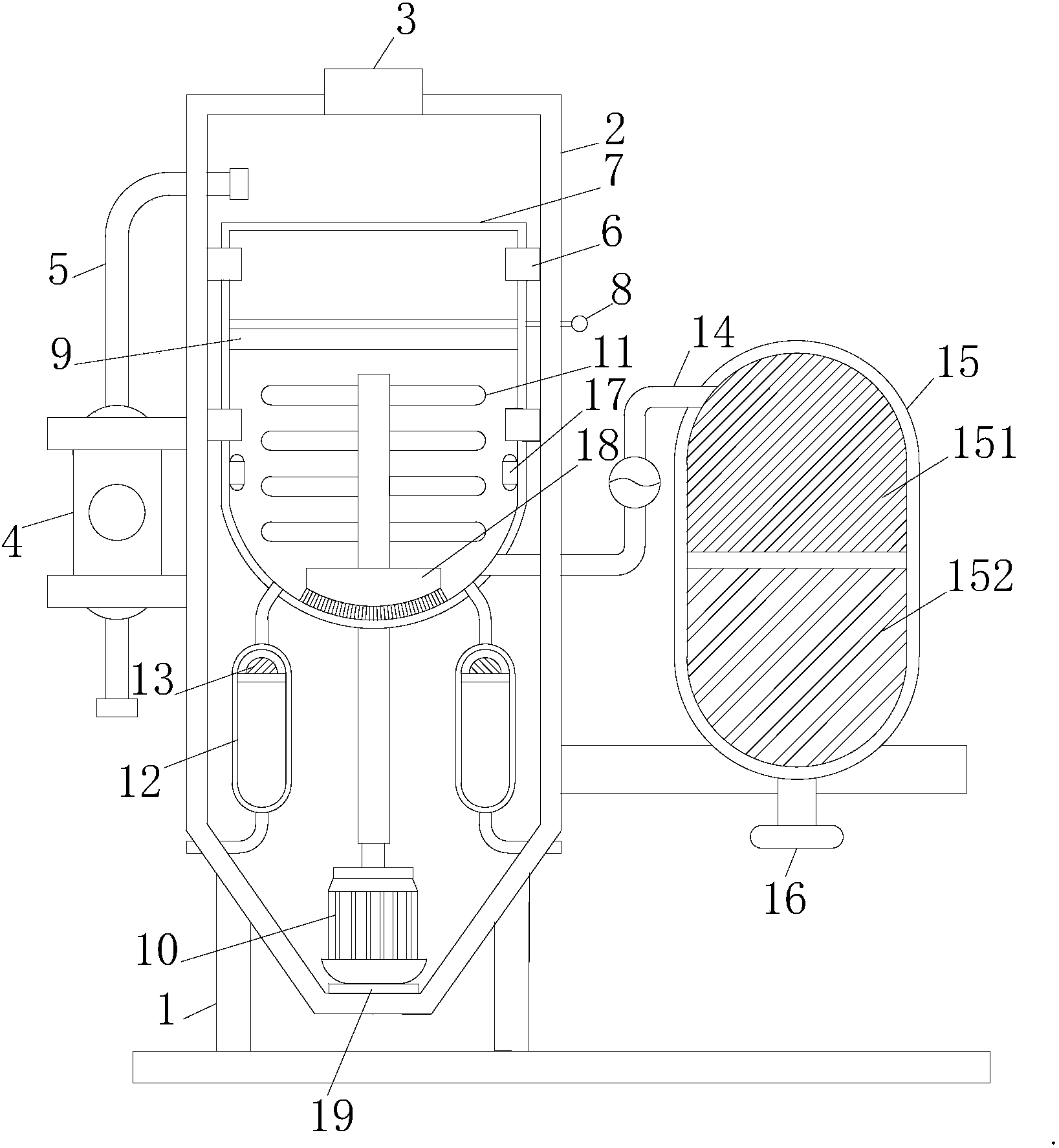

1.一种油田采出水处理装置，包括底座(1)，其特征在于：所述底座(1)的顶部固定安装有筒体(2)，所述筒体(2)的顶部固定安装有入料斗(3)，所述筒体(2)的一侧固定安装有高压泵(4)，所述高压泵(4)通过其顶部的输液管(5)延伸至筒体(2)内，所述筒体(2)的内腔固定安装有卡栓(6)，所述卡栓(6)上卡接有内筒(7)，所述内筒(7)的内腔固定安装有滤板(9)，所述滤板(9)的顶部设置有电磁阀(8)且电磁阀(8)的一端延伸至筒体(2)外，所述筒体(2)内腔的底部固定安装有电机(10)，所述电机(10)的输出端固定安装有搅拌轴(11)且搅拌轴(11)的一端延伸至内筒(7)的内腔，所述内筒(7)底部的两侧均固定安装有储油罐(12)，所述储油罐(12)内固定安装有超滤膜(13)，所述储油罐(12)通过其底部的连管延伸至筒体(2)外，所述内筒(7)的一侧固定连接有导管(14)且导管(14)的一端贯穿筒体(2)并插接至筒体(2)外的净化筒(15)内，所述净化筒(15)的底部固定安装有排液管(16)，且净化筒(15)通过其底部的支座固定连接在筒体(2)上。
2.根据权利要求1所述的一种油田采出水处理装置，其特征在于：所述净化筒(15)包括酸液处理室(151)和碱液处理室(152)。
3.根据权利要求1所述的一种油田采出水处理装置，其特征在于：所述内筒(7)的内腔固定安装有加热器(17)。
4.根据权利要求1所述的一种油田采出水处理装置，其特征在于：所述内筒(7)内搅拌轴(11)的底部固定安装有清洁刷(18)。
5.根据权利要求1所述的一种油田采出水处理装置，其特征在于：所述电机(10)与筒体(2)内壁的连接处设置有减震垫(19)。
说明书
一种油田采出水处理装置
技术领域
本实用新型涉及油田采出水处理技术领域，具体为一种油田采出水处理装置。
背景技术
在油田的开采中，特别是在石油开采的中后期，由于前期石油开采量比较大，已经开采了绝大部分的石油，后期开采出来的石油中含有的水分量比较大，石油原油占有量较小，并且水分中还存在大量的杂质和污水，这就给采出水的油水分离带来了较大的麻烦，并且采出水中的污水处理不善还会污染环境。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种油田采出水处理装置，解决了现有油田采出水油水分离麻烦的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种油田采出水处理装置，包括底座，所述底座的顶部固定安装有筒体，所述筒体的顶部固定安装有入料斗，所述筒体的一侧固定安装有高压泵，所述高压泵通过其顶部的输液管延伸至筒体内，所述筒体的内腔固定安装有卡栓，所述卡栓上卡接有内筒，所述内筒的内腔固定安装有滤板，所述滤板的顶部设置有电磁阀且电磁阀的一端延伸至筒体外，所述筒体内腔的底部固定安装有电机，所述电机的输出端固定安装有搅拌轴且搅拌轴的一端延伸至内筒的内腔，所述内筒底部的两侧均固定安装有储油罐，所述储油罐内固定安装有超滤膜，所述储油罐通过其底部的连管延伸至筒体外，所述内筒的一侧固定连接有导管且导管的一端贯穿筒体并插接至筒体外的净化筒内，所述净化筒的底部固定安装有排液管，且净化筒通过其底部的支座固定连接在筒体上。
优选的，所述净化筒包括酸液处理室和碱液处理室。
优选的，所述内筒的内腔固定安装有加热器。
优选的，所述内筒内搅拌轴的底部固定安装有清洁刷。
优选的，所述电机与筒体内壁的连接处设置有减震垫。
(三)有益效果
本实用新型提供了一种油田采出水处理装置。具备以下有益效果：
