申请日2017.05.08
公开(公告)日2017.12.12
IPC分类号C02F9/08
摘要
本实用新型公开了一种养殖污水处理设备，包括排出管、容纳箱、漏斗箱，漏斗箱的顶面与容纳箱的底面相连接，漏斗箱的底端与排出管顶端相连接，排出管上部设有电磁压力控制阀，容纳箱内部上侧安装有隔离架a，隔离架a的下侧设置有隔离架b，漏斗箱的一侧中间位置设有臭氧罐，臭氧罐的出口端连接有定时电磁阀，定时电磁阀9的另一端连接有气体管，隔离架b的下侧安装有隔离板，容纳箱内部在所述隔离板下侧的两侧面上安装有多个紫外线杀菌灯，容纳箱外侧与所述紫外线杀菌灯相对的位置安装有紫外线发生器，容纳箱在与所述臭氧罐相对的侧面上部中间设有污水进口，本实用新型结构简单，成本低，并且对养殖场污水中的病菌清除效果好。
权利要求书

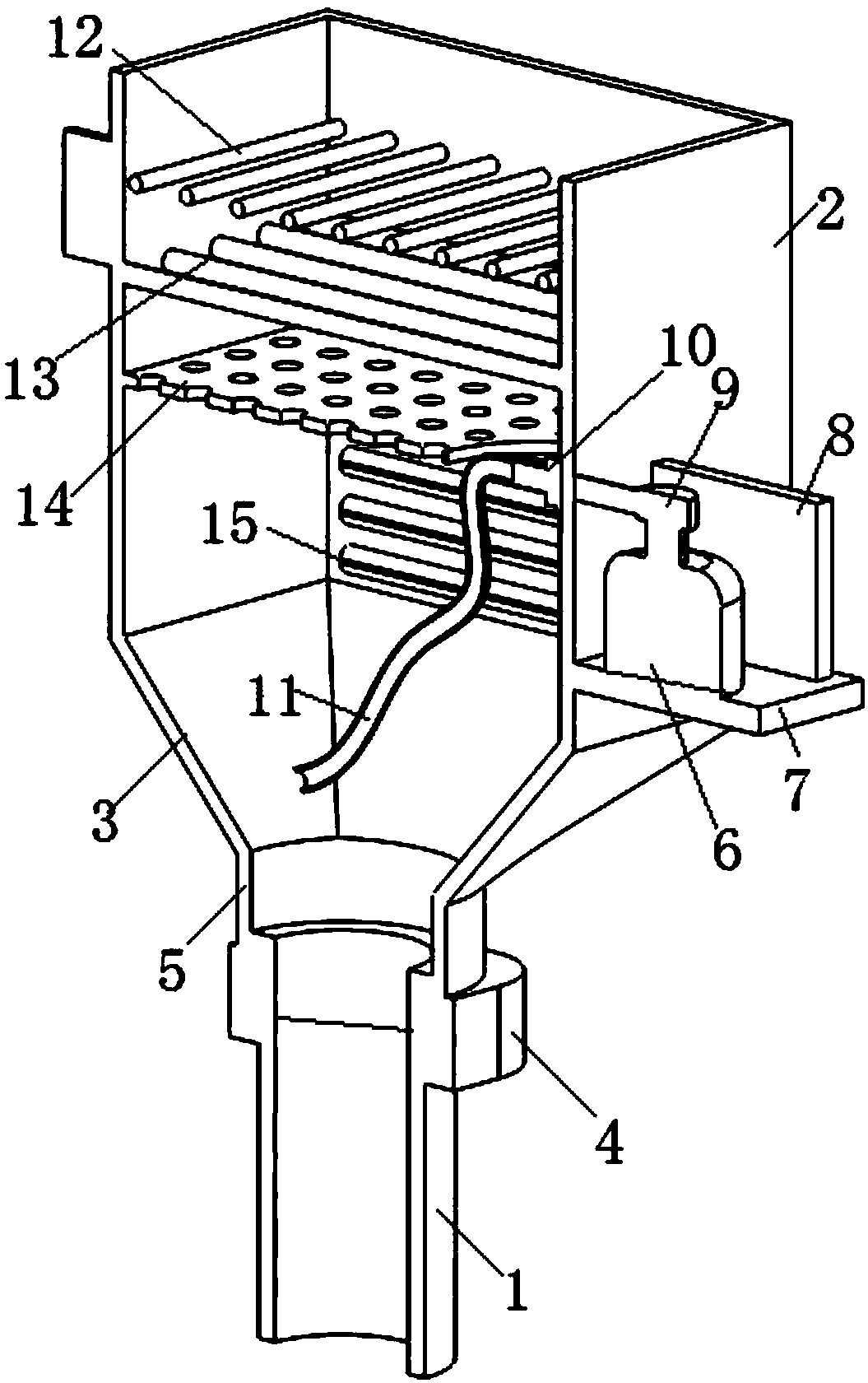

1.一种养殖污水处理设备，其特征在于：包括排出管(1)、容纳箱(2)、漏斗箱(3)，所述的漏斗箱(3)的顶面与容纳箱(2)的底面相连接，所述的漏斗箱(3)的底端与排出管(1)顶端相连接，所述的排出管(1)上部设有电磁压力控制阀(4)，所述的容纳箱(2)内部上侧安装有隔离架a(12)，所述的隔离架a(12)的下侧设置有隔离架b(13)，所述的漏斗箱(3)的一侧中间位置设有臭氧罐(6)，所述的臭氧罐(6)的出口端连接有定时电磁阀(9)，所述的定时电磁阀(9)的另一端连接有气体管(11)，所述的气体管(11)的另一端设在漏斗箱(3)的内部，所述的隔离架b(13)的下侧安装有隔离板(14)，所述的容纳箱(2)内部在所述隔离板(14)下侧的两侧面上安装有多个紫外线杀菌灯(15)，所述的容纳箱(2)外侧与所述紫外线杀菌灯(15)相对的位置安装有紫外线发生器(16)，所述的容纳箱(2)在与所述臭氧罐(6)相对的侧面上部中间设有污水进口(17)。
2.根据权利要求1所述的一种养殖污水处理设备，其特征在于：所述的漏斗箱(3)的底端为圆形出口，所述的漏斗箱(3)的底端设有连接管(5)，所述的连接管(5)底端与所述排出管(1)的顶端相连接，所述的臭氧罐(6)的底面连接有底板(7)，所述的底板(7)在所述臭氧罐(6)两侧的位置连接有侧板(8)，所述的底板(7)一侧与所述容纳箱(2)外部一侧相焊接。
3.根据权利要求1所述的一种养殖污水处理设备，其特征在于：所述的气体管(11)穿过所述容纳箱(2)一侧，所述的气体管(11)与所述容纳箱(2)的交接位置设置有密封端头(10)，所述的密封端头(10)安装在所述容纳箱(2)内侧。
4.根据权利要求1所述的一种养殖污水处理设备，其特征在于：所述的紫外线发生器(16)与所述紫外线杀菌灯(15)电路连接，所述的紫外线杀菌灯(15)的外侧包裹有防水膜，所述的紫外线杀菌灯(15)均匀成排安装在容纳箱(2)内侧。
5.根据权利要求1所述的一种养殖污水处理设备，其特征在于：所述的隔离架a(12)由多个横杆组成，所述的隔离架b(13)由多个纵杆组成，多个所述横杆均匀排列，多个所述纵杆均匀排列，多个所述横杆间距离与纵杆间距离相同，所述的隔离板(14)表面均匀开有多个小孔，所述小孔直径小于所述纵杆间距离。
说明书
一种养殖污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种养殖污水处理设备。
背景技术
养殖污水养殖污水具有典型的“三高”特征即有机物浓度高COD高达3000-12000mg/l,氨氮高达800-2200mg/l，悬浮物SS超标数十倍;可生化性一般;臭味大;其中在一些鸡鸭等家禽的养殖场中，养殖场排出的污水中具有很多致病病菌，如果这些污水不经过处理就排出，很容易造成病菌的扩散，致使更多的家禽或者人员感染病菌，但是现有的杀毒设备一般不适合养殖场污水处理，或者价格较高，所述我们需要一种新型的污水处理设备，来解决养殖场的问题。
实用新型内容
本实用新型的目的在于提供一种养殖污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种养殖污水处理设备，包括排出管、容纳箱、漏斗箱，所述的漏斗箱的顶面与容纳箱的底面相连接，所述的漏斗箱的底端与排出管顶端相连接，所述的排出管上部设有电磁压力控制阀，所述的容纳箱内部上侧安装有隔离架a，所述的隔离架a的下侧设置有隔离架b，所述的漏斗箱的一侧中间位置设有臭氧罐，所述的臭氧罐的出口端连接有定时电磁阀，所述的定时电磁阀的另一端连接有气体管，所述的气体管的另一端设在漏斗箱的内部，所述的隔离架b的下侧安装有隔离板，所述的容纳箱内部在所述隔离板下侧的两侧面上安装有多个紫外线杀菌灯，所述的容纳箱外侧与所述紫外线杀菌灯相对的位置安装有紫外线发生器，所述的容纳箱在与所述臭氧罐相对的侧面上部中间设有污水进口。
优选的，所述的漏斗箱的底端为圆形出口，所述的漏斗箱的底端设有连接管，所述的连接管底端与所述排出管的顶端相连接，所述的臭氧罐的底面连接有底板，所述的底板在所述臭氧罐两侧的位置连接有侧板，所述的底板一侧与所述容纳箱外部一侧相焊接。
优选的，所述的气体管穿过所述容纳箱一侧，所述的气体管与所述容纳箱的交接位置设置有密封端头，所述的密封端头安装在所述容纳箱内侧。
优选的，所述的紫外线发生器与所述紫外线杀菌灯电路连接，所述的紫外线杀菌灯的外侧包裹有防水膜，所述的紫外线杀菌灯均匀成排安装在容纳箱内侧。
优选的，所述的隔离架a由多个横杆组成，所述的隔离架b由多个纵杆组成，多个所述横杆均匀排列，多个所述纵杆均匀排列，多个所述横杆间距离与纵杆间距离相同，所述的隔离板表面均匀开有多个小孔，所述小孔直径小于所述纵杆间距离。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，养殖污水通过污水进口进口进入容纳箱内部，养殖污水首先通过隔离架a与隔离架b，隔离架a与隔离架b可以初步的过滤养殖污水中的漂浮物，进行初步污水处理，之后养殖污水进过隔离板进行进一步的隔离过滤，清除悬浮物，经过隔离板之后，养殖污水会在容纳箱与漏斗箱内部滞留，此时紫外线杀菌灯通过特定波长的紫外线进行杀菌，与此同时，臭氧罐的内侧臭氧通过气体管输入养殖污水中，进行杀菌，通过紫外线与臭氧两种方式进行杀菌，杀菌效果好，养殖污水经过滤除与杀菌处理后通过排出管排出，完成污水处理，定时电磁阀可以根据养殖场排污时间进行定时控制，减少不必要的浪费;电磁压力控制阀可以在养殖污水较多的情况下，排出一部分，防止溢出，本新型制作成本低，处理效果好。
