申请日2017.05.08
公开(公告)日2017.12.12
IPC分类号C02F1/30
摘要
本实用新型公开了一种可见光催化污水处理设备，其结构包括太阳能板、防护板、蓄电箱、设备框架、固定地脚、固定螺栓、可见光盒、灯管、钢化玻璃框、美工线条、电源传送管、集热板、不锈钢边框、备用电源管，太阳能板与防护板活动连接，设备框架活动连接固定地脚，固定螺栓设在设备框架上。本实用新型的有益效果是：本实用设有的太阳能板通过集热板能够将太阳的光能与热能转换为电能，并且储存在蓄电箱内，为设备提供电力输出，有效的节省了电能，避免了资源的浪费。
权利要求书

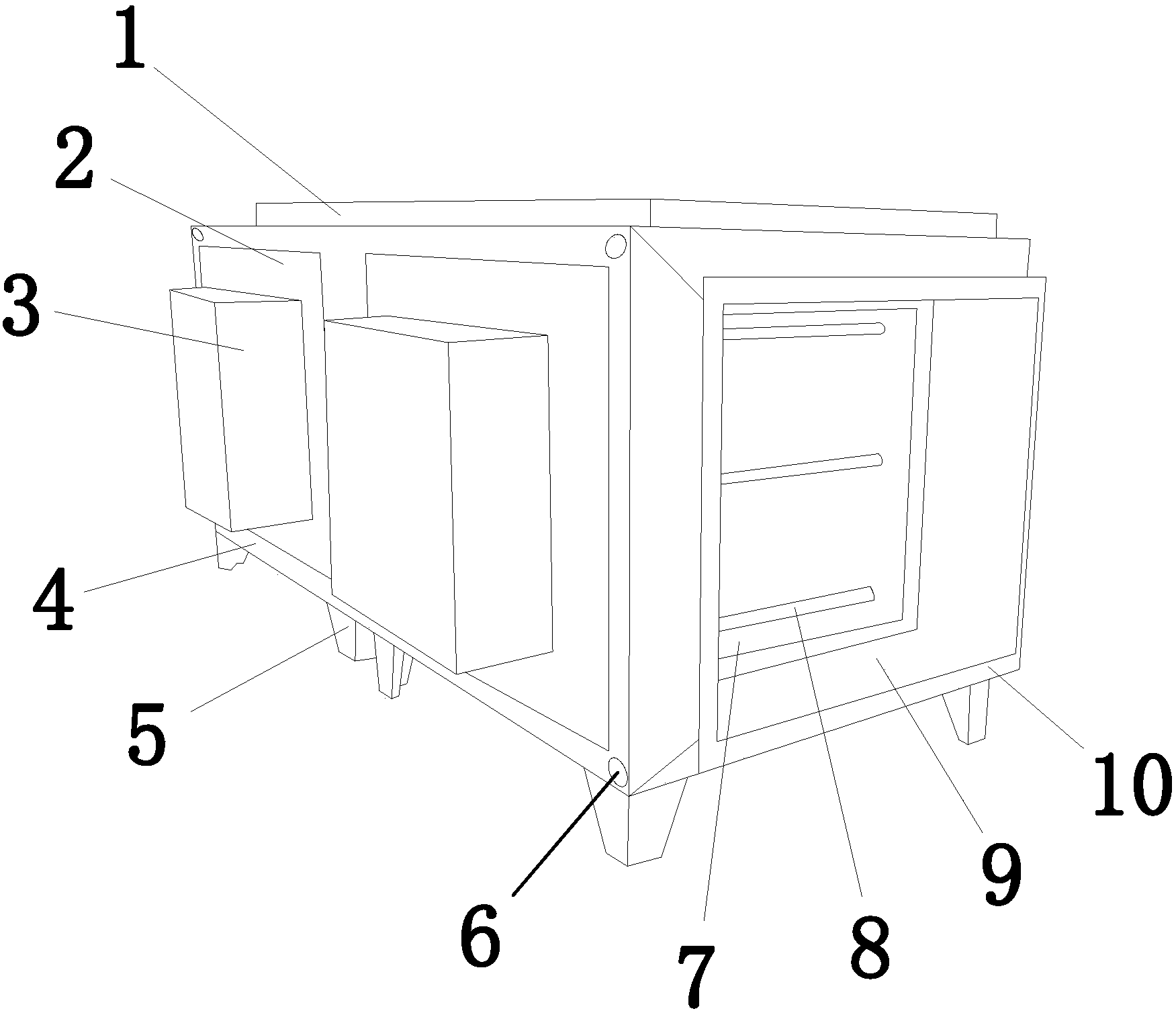

1.一种可见光催化污水处理设备，其结构包括太阳能板(1)、防护板(2)、蓄电箱(3)、设备框架(4)、固定地脚(5)、固定螺栓(6)、可见光盒(7)、灯管(8)、钢化玻璃框(9)、美工线条(10)，所述的太阳能板(1)与防护板(2)活动连接，所述的设备框架(4)活动连接固定地脚(5)，其特征在于：
所述的固定螺栓(6)设在设备框架(4)上，所述的灯管(8)与可见光盒(7)相连接，所述的可见光盒(7)设在钢化玻璃框(9)内，所述的钢化玻璃框(9)与美工线条(10)相连接;
所述的太阳能板(1)包括电源传送管(101)、集热板(102)、不锈钢边框(103)、备用电源管(104)，所述的电源传送管(101)与集热板(102)活动连接，所述的集热板(102)设在不锈钢边框(103)内，所述的不锈钢边框(103)下方设有备用电源管(104)。
2.根据权利要求1所述的一种可见光催化污水处理设备，其特征在于：所述的防护板(2)上设有蓄电箱(3)。
3.根据权利要求1所述的一种可见光催化污水处理设备，其特征在于：所述的蓄电箱(3)设在设备框架(4)上方。
4.根据权利要求1所述的一种可见光催化污水处理设备，其特征在于：所述的防护板(2)共设有2个或2个以上。
5.根据权利要求1所述的一种可见光催化污水处理设备，其特征在于：所述的美工线条(10)长度为100cm或100cm以上。
说明书
一种可见光催化污水处理设备
技术领域
本实用新型是一种可见光催化污水处理设备，属于污水处理领域。
背景技术
污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物
现有技术公开了申请号为：CN201520317424.0的一种可见光催化污水处理设备，包括有反应池、光催化剂、光源、曝气泵、进水泵、进水管、膜组件、出水管、出水泵。所述的反应池由钢化玻璃框构成;所述的光催化剂是TiO2催化颗粒、所述的光源由至少两个日光灯灯管组成;所述的膜组件是聚砜中空纤维超滤膜组件。本实用新型的有益效果是：本实用新型结构简单，占地面积小，能够有效节约厂区占地面积和成本;利用日光灯灯管作为光源，节约资源且环保;利用TiO2催化颗粒作为污水处理的催化剂，出水水质高。现有的技术无法将太阳的热能与光能转化为电能来为设备提供电力输出，造成了电能的浪费。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种可见光催化污水处理设备，以解决现有的技术无法将太阳的热能与光能转化为电能来为设备提供电力输出，造成了电能浪费的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种可见光催化污水处理设备，其结构包括太阳能板、防护板、蓄电箱、设备框架、固定地脚、固定螺栓、可见光盒、灯管、钢化玻璃框、美工线条，所述的太阳能板与防护板活动连接，所述的设备框架活动连接固定地脚，所述的固定螺栓设在设备框架上，所述的灯管与可见光盒相连接，所述的可见光盒设在钢化玻璃框内，所述的钢化玻璃框与美工线条相连接，所述的太阳能板包括电源传送管、集热板、不锈钢边框、备用电源管，所述的电源传送管与集热板活动连接，所述的集热板设在不锈钢边框内，所述的不锈钢边框下方设有备用电源管。
进一步地，所述的防护板上设有蓄电箱。
进一步地，所述的蓄电箱设在设备框架上方。
进一步地，所述的防护板共设有2个或2个以上。
进一步地，所述的美工线条长度为100cm或100cm以上。
进一步地，所述的灯管为防水材质，有效防止内部渗水。
进一步地，所述的美工线条为不锈钢材质，大大增加美观效果。
本实用新型的有益效果：本实用设有的太阳能板通过集热板能够将太阳的光能与热能转换为电能，并且储存在蓄电箱内，为设备提供电力输出，有效的节省了电能，避免了资源的浪费。
