申请日2017.04.01
公开(公告)日2017.06.30
IPC分类号C02F3/30
摘要
本发明公开一种小型无滗水器SBR一体化污水处理系统，包括控制装置、调节池、设备间、SBR反应池和清水池;设备间内设有污水提升泵和曝气装置，污水提升泵的进口与调节池底部连通，污水提升泵出口与SBR反应池上部连通;曝气装置与SBR反应池底部连通;SBR反应池内设有中心布水器，中心布水器与提升泵出水口连通;调节池与SBR反应池之间设置有降水管，降水管上设置有降水电动阀门;控制装置用于控制污水提升泵、曝气装置和降水电动阀门。采用中心布水器将污水送至SBR反应池底，进水的同时将SBR反应池上部的水排至清水池，实现了无滗水器的SBR污水处理。调节池、设备间、SBR反应池和清水池采用一体化设计，使工艺流程缩短、占地面积小、建设费用低。

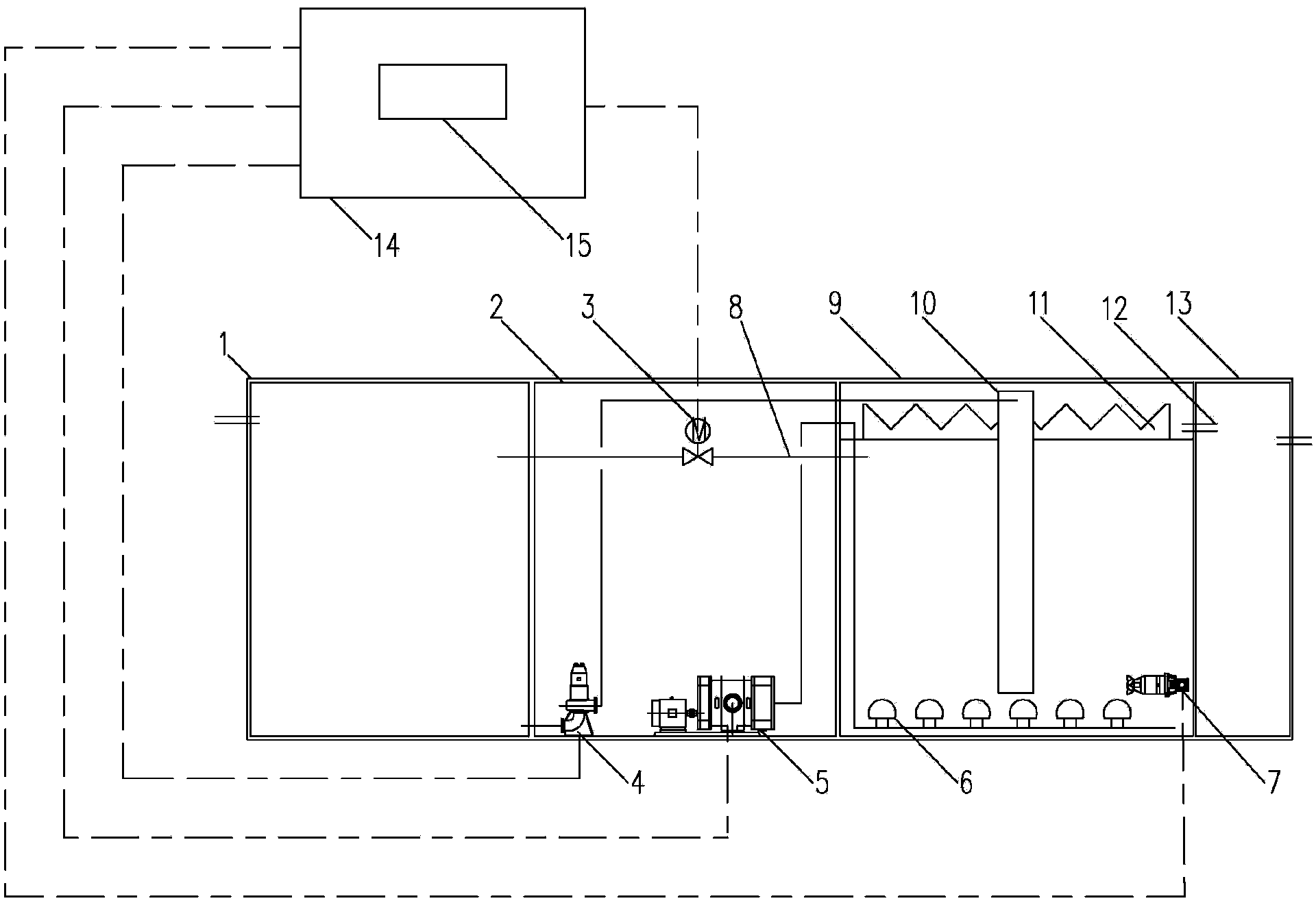

摘要附图
权利要求书
1.一种小型无滗水器SBR一体化污水处理系统，其特征在于，包括控制装置以及依次设置的调节池、设备间、SBR反应池和清水池;所述设备间内设置有污水提升泵和曝气装置，所述污水提升泵的进口与所述调节池底部连通，所述污水提升泵的出口与所述SBR反应池上部连通;所述曝气装置与所述SBR反应池底部连通;所述SBR反应池内设置有中心布水器，所述中心布水器与所述提升泵的出水口连通且所述中心布水器出水口位于所述SBR反应池池底;所述调节池与所述SBR反应池之间设置有降水管，所述降水管上设置有降水电动阀门;所述控制装置用于控制所述污水提升泵、所述曝气装置和所述降水电动阀门。
2.根据权利要求1所述的小型无滗水器SBR一体化污水处理系统，其特征在于，所述控制装置包括自控柜，所述自控柜内设置有PLC控制单元。
3.根据权利要求1所述的小型无滗水器SBR一体化污水处理系统，其特征在于，所述中心布水器设置于所述SBR反应池横向中心位置。
4.根据权利要求1所述的小型无滗水器SBR一体化污水处理系统，其特征在于，所述SBR反应池内还设置有搅拌器。
5.根据权利要求4所述的小型无滗水器SBR一体化污水处理系统，其特征在于，所述控制装置与所述搅拌器电连接。
6.根据权利要求5所述的小型无滗水器SBR一体化污水处理系统，其特征在于，所述SBR反应池顶部周围还设置有出水三角堰槽。
7.根据权利要求1所述的小型无滗水器SBR一体化污水处理系统，其特征在于，所述出水三角堰槽内中下部设置有自流管，所述自流管与所述清水池相连通。
8.根据权利要求1所述的小型无滗水器SBR一体化污水处理系统，其特征在于，所述曝气装置包括曝气鼓风机和微孔曝气器，所述微孔曝气器设置于所述SBR反应池底部。
说明书
一种小型无滗水器SBR一体化污水处理系统
技术领域
本发明涉及污水处理技术领域，特别是涉及一种小型无滗水器SBR一体化污水处理系统。
背景技术
SBR是序批式活性污泥法的简称，是一种按间歇曝气方式来运行的活性污泥污水处理技术。SBR反应池在工程实际应用中其出水方式一直是其难题。SBR反应池采用滗水器出水，当滗水完成时，恰好无污水来水，不能往生化池进水，其池中水位是变化的，不是恒定的。它影响鼓风机的寿命，鼓风机不是常在最佳工作状态，易坏。另外滗水器密封难，易漏水，堰口流速大，出水SS高，不易达标。虽发明了不少种类的滗水器，但是收益甚少。
发明内容
为解决以上技术问题，本发明提供一种小型无滗水器SBR一体化污水处理系统，以解决现有SBR反应池滗水器密封难，易漏水，堰口流速大，出水SS高，不易达标，鼓风机寿命短的问题。
为实现上述目的，本发明提供了如下方案：
本发明提供一种小型无滗水器SBR一体化污水处理系统，包括控制装置以及依次设置的调节池、设备间、SBR反应池和清水池;所述设备间内设置有污水提升泵和曝气装置，所述污水提升泵的进口与所述调节池底部连通，所述污水提升泵的出口与所述SBR反应池上部连通;所述曝气装置与所述SBR反应池底部连通;所述SBR反应池内设置有中心布水器，所述中心布水器与所述提升泵的出水口连通且所述中心布水器出水口位于所述SBR反应池池底;所述调节池与所述SBR反应池之间设置有降水管，所述降水管上设置有降水电动阀门;所述控制装置用于控制所述污水提升泵、所述曝气装置和所述降水电动阀门。
可选的，所述控制装置包括自控柜，所述自控柜内设置有PLC控制单元;
可选的，所述中心布水器设置于所述SBR反应池横向中心位置。
可选的，所述SBR反应池内还设置有搅拌器。
可选的，所述控制装置与所述搅拌器电连接。
可选的，所述SBR反应池顶部周围还设置有出水三角堰槽。
可选的，所述SBR反应池上部设置有自流管，所述自流管与所述清水池相连通，所述自流管的高度低于所述三角堰槽。
可选的，所述曝气装置包括曝气鼓风机和微孔曝气器，所述微孔曝气器设置于所述SBR反应池底部。
本发明相对于现有技术取得了以下技术效果：
本发明小型无滗水器SBR一体化污水处理系统，包括控制装置以及依次设置的调节池、设备间、SBR反应池和清水池，调节池中的污水经污水提升泵和中心布水器送至SBR反应池中，经曝气处理后进行进水工序，使调节池中的污水进入到SBR反应池底部，SBR反应池上部的已经被处理过的污水从出水三角堰槽排放到清水池，即出水工序，进水工序和出水工序同时同步进行;进水工序结束后，经降水管进行降水处理，使SBR反应池中进行曝气处理时污水不会从出水三角堰槽溢出。调节池、设备间、SBR反应池和清水池采用一体化设计，具有工艺流程短、占地面积小、建设费用低的特点，其抗冲击负荷好，不易发生污泥膨胀，能量消耗少。
