申请日2017.04.06
公开(公告)日2017.12.01
IPC分类号C02F9/14
摘要
本实用新型公开了一种高速公路服务站污水处理系统，高速公路服务站污水具有水量变化大，氨氮浓度高的特点;本实用新型通过预处理，然后生化处理，最后用膜进行综合处理，实现了以低能耗的生化处理工艺为主的主体工艺，并具有较高的可靠性、稳定性、连续性、耐冲击负荷，管理维修方便，避免产生二次污染，出水能够达到GB18918‑2002一级A标准，作为高速公路服务站冲厕用水。
权利要求书
1.一种高速公路服务站污水处理系统，其特征在于：包括化粪池、隔油沉淀池、格栅池、调节池、移动生物床反应器、MBR膜池、消毒池、污泥浓缩池、压滤机和回用水池，高速公路服务站的污水管道与所述化粪池的进液口连通，所述化粪池的出液口与所述隔油沉淀池的进液口连通，所述隔油沉淀池的出液口与所述格栅池的进液口连通，所述格栅池的出液口与所述调节池的第一进液口连通，所述调节池的出液口与所述移动生物床反应器的进液口连通，所述移动生物床反应器的出液口与所述MBR膜池的进液口连通，所述MBR膜池的出液口与所述消毒池的进液口连通，所述消毒池的出液口与所述回用水池的进液口连通，所述隔油沉淀池的污泥排放口、所述MBR膜池的污泥排放口均与所述污泥浓缩池的进泥口连通，所述污泥浓缩池的出料口与所述压滤机的进料口连接，所述污泥浓缩池的上清液出口与所述压滤机的滤液排出口与所述调节池的第二进液口连通。
2.根据权利要求1所述的一种高速公路服务站污水处理系统，其特征在于：所述移动生物床反应器内设置有缺氧段和好氧段，好氧段曝气产生内循环回流。
说明书
一种高速公路服务站污水处理系统
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种高速公路服务站污水处理系统。
背景技术
高速公路服务站污水主要排放污染物因子是CODcr、BOD5、SS、NH3-N、TP、动植物油等。
现有技术中高速公路服务站污水处理系统考虑不完善，大都以生活污水的处理方式对其进行处理，而没有考虑到高速公路服务站水质水量的特点有针对的进行处理，其水量特点为平时水量较低、周末以及节假日水量到达高峰，水质为冲厕水较居民居住地少，因此稀释较小，污水氨氮浓度较高的特点。因此采用一般处理生活的方式处理高速公路服务站的污水难以使出水完全达标。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种高速公路服务站污水处理系统。
本实用新型通过以下技术方案来实现上述目的：

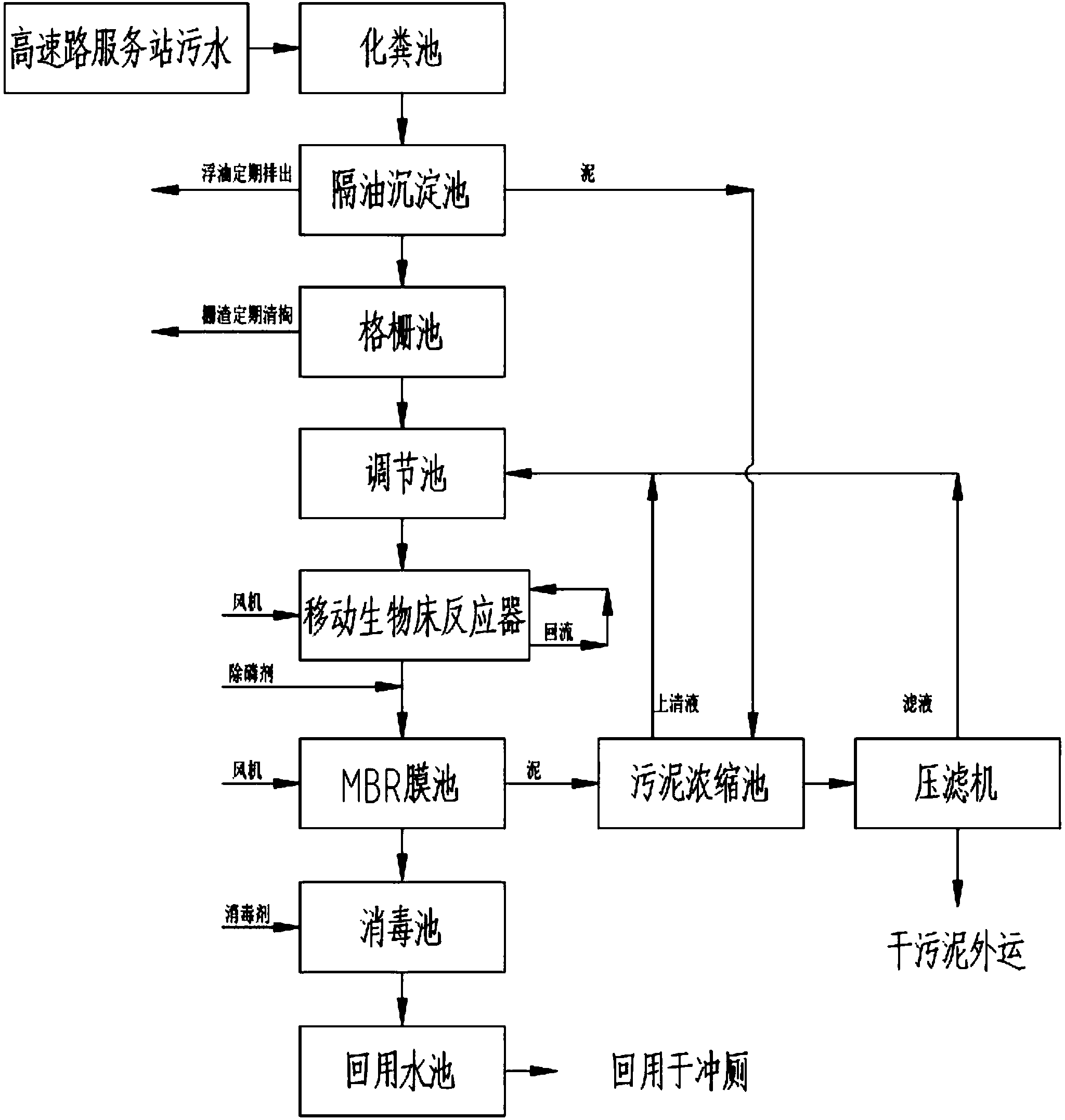

一种高速公路服务站污水处理系统，包括化粪池、隔油沉淀池、格栅池、调节池、移动生物床反应器、MBR膜池、消毒池、污泥浓缩池、压滤机和回用水池，高速公路服务站的污水管道与所述化粪池的进液口连通，所述化粪池的出液口与所述隔油沉淀池的进液口连通，所述隔油沉淀池的出液口与所述格栅池的进液口连通，所述格栅池的出液口与所述调节池的第一进液口连通，所述调节池的出液口与所述移动生物床反应器的进液口连通，所述移动生物床反应器的出液口与所述MBR膜池的进液口连通，所述MBR膜池的出液口与所述消毒池的进液口连通，所述消毒池的出液口与所述回用水池的进液口连通，所述隔油沉淀池的污泥排放口、所述MBR膜池的污泥排放口均与所述污泥浓缩池的进泥口连通，所述污泥浓缩池的出料口与所述所述压滤机的进料口连接，所述污泥浓缩池的上清液出口与所述压滤机的滤液排出口与所述调节池的第二进液口连通。
具体地，所述移动生物床反应器内设置有缺氧段和好氧段，好氧段曝气产生内循环回流。
本实用新型的有益效果在于：
本实用新型公开了一种高速公路服务站污水处理系统，高速公路服务站污水具有水量变化大，氨氮浓度高的特点;本实用新型通过预处理，然后生化处理，最后用膜进行综合处理，实现了以低能耗的生化处理工艺为主的主体工艺，并具有较高的可靠性、稳定性、连续性、耐冲击负荷，管理维修方便，避免产生二次污染，出水能够达到GB18918-2002一级A标准，作为高速公路服务站冲厕用水。
