申请日2017.05.05
公开(公告)日2017.08.18
IPC分类号B65G35/00
摘要
本发明公开了一种水处理用聚酯纤维滤筒取样用移动输送装置，包括底座，底座的一侧上设有固定块，固定块之间设有导轨，底座上设有滑座，滑座的底部安装在导轨上，滑座上设有安装座，安装座上设有安装槽;滑座的外侧壁设有固定块，固定块的外侧设有对接块，底座上设有液压缸，液压缸的前部设有活塞杆，活塞杆的端部与对接块连接，活塞杆的端部穿过对接块，活塞杆的端部与对接块的连接位置设有固定螺母，固定螺母与活塞杆的端部通过螺纹连接。本发明可以方便对聚酯纤维滤筒进行牢固卡接，方便对聚酯纤维滤筒进行输送。
权利要求书

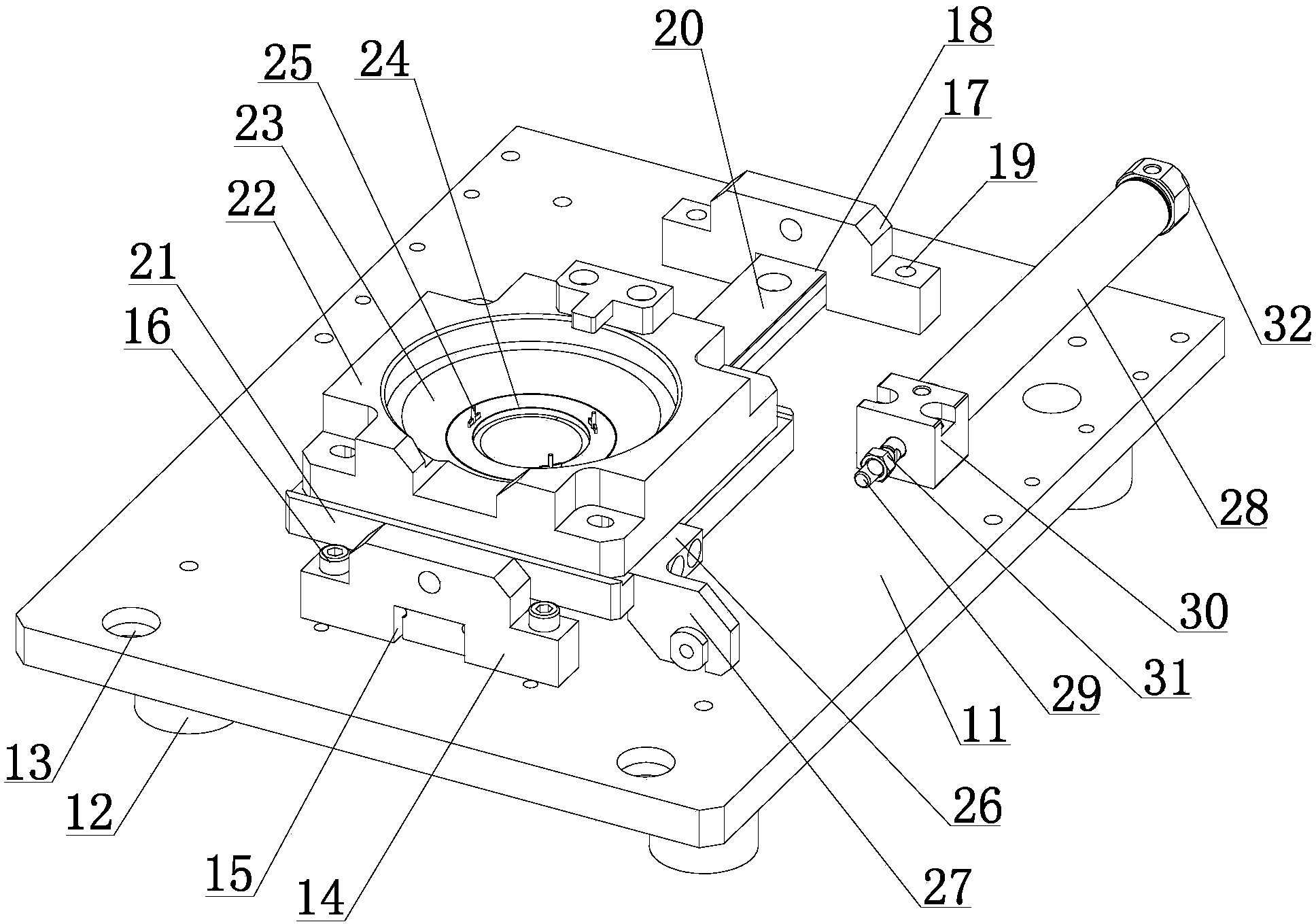

1.一种水处理用聚酯纤维滤筒取样用移动输送装置，包括底座(11)，其特征在于：底座(11)的底部设有四根支撑脚(12)，底座(11)的一侧上设有第一固定块(14)，第一固定块(14)的底部设有第一扣槽(15)，第一固定块(14)通过第一固定螺栓(16)固定在底座(11)上，底座(11)的另一侧上设有第二固定块(17)，第二固定块(17)的底部设有第二扣槽(18)，第二固定块(17)通过第二固定螺栓(19)固定在底座(11)上;第一固定块(14)与第二固定块(17)之间设有导轨(20)，导轨(20)的一端安装在第一扣槽(15)位置，导轨(20)的另一端安装在第二扣槽(18)位置;底座(11)上设有滑座(21)，滑座(21)的底部安装在导轨(20)上，滑座(21)上设有安装座(22)，安装座(22)上设有安装槽(23);滑座(21)的外侧壁设有固定块(26)，固定块(26)的外侧设有对接块(27)，底座(11)上设有液压缸(28)，液压缸(28)的前部设有活塞杆(29)，活塞杆(29)的端部与对接块(27)连接，活塞杆(29)的端部穿过对接块(27)，活塞杆(29)的端部与对接块(27)的连接位置设有固定螺母(31)，固定螺母(31)与活塞杆(29)的端部通过螺纹连接。
2.根据权利要求1所述的水处理用聚酯纤维滤筒取样用移动输送装置，其特征在于：底座(11)上设有若干固定孔(13)。
3.根据权利要求1所述的水处理用聚酯纤维滤筒取样用移动输送装置，其特征在于：安装座(22)上设有内扣环(24)，内扣环(24)上设有若干内扣片(25)，内扣环(24)安装在安装槽(23)内。
4.根据权利要求1所述的水处理用聚酯纤维滤筒取样用移动输送装置，其特征在于：底座(11)上设有导向座(30)，液压缸(28)的前部与导向座(30)连接，活塞杆(29)穿过导向座(30)。
5.根据权利要求1所述的水处理用聚酯纤维滤筒取样用移动输送装置，其特征在于：液压缸(28)的后部设有扣座(32)。
说明书
一种水处理用聚酯纤维滤筒取样用移动输送装置
技术领域
本发明涉及一种输送装置，具体涉及一种水处理用聚酯纤维滤筒取样用移动输送装置。
背景技术
滤筒是一种用来进行过滤的筒状元件，一般分为用来过滤气体介质和过滤液体介质的滤筒。过滤液体状介质的滤筒一般安装于管道过滤器之内，外形常见锥状，故又称锥形滤网。常见滤筒的滤料有木浆纤维滤纸，纺粘法聚酯纤维无纺布，其中聚酯无纺布可以进行覆膜，防油防水，防静电处理。现有的滤筒如水处理用聚酯纤维滤筒不方便进行输送，现有的聚酯纤维滤筒生产线上没有配置传输机构，对取样过来的聚酯纤维滤筒不方便进行快速输送，对取样过来的聚酯纤维滤筒进行检测辅助输送操作效率低。
发明内容
本发明的目的在于提供一种可以方便对聚酯纤维滤筒进行牢固卡接，方便对聚酯纤维滤筒进行输送的水处理用聚酯纤维滤筒取样用移动输送装置。
为实现上述目的，本发明提供如下技术方案：
一种水处理用聚酯纤维滤筒取样用移动输送装置，包括底座，底座的底部设有四根支撑脚，底座的一侧上设有第一固定块，第一固定块的底部设有第一扣槽，第一固定块通过第一固定螺栓固定在底座上，底座的另一侧上设有第二固定块，第二固定块的底部设有第二扣槽，第二固定块通过第二固定螺栓固定在底座上;第一固定块与第二固定块之间设有导轨，导轨的一端安装在第一扣槽位置，导轨的另一端安装在第二扣槽位置;底座上设有滑座，滑座的底部安装在导轨上，滑座上设有安装座，安装座上设有安装槽;滑座的外侧壁设有固定块，固定块的外侧设有对接块，底座上设有液压缸，液压缸的前部设有活塞杆，活塞杆的端部与对接块连接，活塞杆的端部穿过对接块，活塞杆的端部与对接块的连接位置设有固定螺母，固定螺母与活塞杆的端部通过螺纹连接。
进一步地，所述底座上设有若干固定孔。
进一步地，所述安装座上设有内扣环，内扣环上设有若干内扣片，内扣环安装在安装槽内。
进一步地，所述底座上设有导向座，液压缸的前部与导向座连接，活塞杆穿过导向座。
进一步地，所述液压缸的后部设有扣座。
本发明的技术效果和优点：通过支撑脚可以对底座进行支撑，通过底座可以对第一固定块与第二固定块进行安装，通过第一固定螺栓可以使第一固定块牢固地安装在底座上，通过第二固定螺栓可以使第二固定块牢固地安装在底座上，第一固定块通过第一扣槽可以对导轨的一端进行扣接，第二固定块通过第二扣槽可以对导轨的另一端进行扣接;将该移动输送装置安放在聚酯纤维滤筒的生产线旁，操作者站在该输送装置的一侧，检测者站在该输送装置的另一侧，操作者可以将取样过来的聚酯纤维滤筒安放在安装座上的安装槽位置，液压缸可以控制活塞杆实现伸缩移动，活塞杆的移动可以通过固定块与对接块对滑座进行反复运动，滑座沿着导轨实现来回移动，从而可以使聚酯纤维滤筒从操作者这边输送到检测者那边，方便检测这拿取聚酯纤维滤筒，方便检测。
