申请日2017.05.03
公开(公告)日2017.07.07
IPC分类号C02F9/14
摘要
本发明提供了一种污水处理系统以及污水处理方法，包括依次相连的预处理单元、厌氧生化处理单元、膜生物处理单元、软化单元、反渗透单元以及网管式反渗透单元。垃圾焚烧后焚烧渗滤液收集坑将焚烧液收集后，依次经过预处理单元、厌氧生化处理单元、膜生物处理单元、软化单元、反渗透单元以及网管式反渗透单元，即可得到过滤水，经过污水处理系统处理后的过滤水达到合格排放标准，且经过反渗透单元得到浓缩液，凝缩液经过网管式反渗透单元进行进一步浓缩后，可用于飞灰固化、石灰制浆、炉渣冷却处理，可以将污水完全处理利用，且处理后无有害物质，更加的环保。
权利要求书
1.一种污水处理系统，其特征在于：包括依次相连的预处理单元、厌氧生化处理单元、膜生物处理单元、软化单元、反渗透单元以及网管式反渗透单元。
2.如权利要求1所述的污水处理系统，其特征在于：所述厌氧生化处理单元包括自下而上依次设置的污泥反应器、三相分离器以及气室，所述污泥反应器的下部与所述预处理单元相连，所述污泥反应器的上部与所述膜生物处理单元相连，所述污泥反应器的底部设置有排泥口。
3.如权利要求1所述的污水处理系统，其特征在于：所述膜生物处理单元包括与所述厌氧生化处理单元相连的第一生物脱氮处理器以及与所述第一生物脱氮处理器相连的第二生物脱氮处理器，所述第二生物脱氮处理器与所述软化单元相连。
4.如权利要求3所述的污水处理系统，其特征在于：所述第一生物脱氮处理器和所述第二生物脱氮处理器分别为第一射流曝气器和第二射流曝气器。
5.如权利要求1所述的污水处理系统，其特征在于：所述膜生物处理单元与所述软化单元之间设置有管式膜单元。
6.如权利要求3所述的污水处理系统，其特征在于：所述预处理单元包括转股格栅区以及与所述转股格栅区相连的混凝沉淀区，所述混凝沉淀区与所述厌氧生化处理单元相连;所述混凝沉淀区的输出端还连接有污水调节区。
7.如权利要求1所述的污水处理系统，其特征在于：所述软化单元包括与所述膜生物处理单元相连的化学反应器以及与所述化学反应器相连的错流式管式膜过滤器，所述错流式管式膜过滤器与所述反渗透单元相连。
8.如权利要求1所述的污水处理系统，其特征在于：所述反渗透单元包括反渗透管以及设置于所述反渗透管中的反渗透膜，所述反渗透膜的过滤孔径为0.05至0.15纳米。
9.如权利要求1所述的污水处理系统，其特征在于：所述网管式反渗透单元包括压力容器以及设置于所述压力容器内的膜元件;所述膜元件包括进水隔网、若干膜片以及产水隔网;每二片所述膜片与所述产水隔网通过激光焊接形成膜垫，每张膜垫通过进水格网与所述膜垫分离，多片膜垫和所述进水格网依次螺旋卷制形成所述膜元件。
10.一种污水处理方法，其特征在于，包括如权利要求1至9任意一项所述的污水处理系统，所述方法包括以下步骤：
将污水进行预处理;
将预处理后的污水进行厌氧生化处理;
进行膜生物处理;
将膜生物处理后的污水进行软化;
将软化后的污水进行反渗透处理;
将反渗透处理后的污水进行网管式反渗透处理;
得到过滤水。
说明书
一种污水处理系统以及污水处理方法
技术领域
本发明涉及水处理技术领域，尤其涉及一种污水处理系统以及污水处理方法。
背景技术
垃圾焚烧发电厂生产过程中各个工段所产生的污水经过收集后，首先要需要进入垃圾坑堆存，以使垃圾堆发酵、渗沥液顺利导出，提高垃圾热值，保证设备事故或者检修时仍可接收垃圾，起到一定的调节作用。垃圾堆存过程中产生的渗滤液以及卸料平台冲洗水等按环评要求，需一并达标处理。目前，为达到严格的环评要求，渗滤液处理更多地采用了“预处理+生物处理+双膜法(NF+RO)”组合处理工艺，其优点是出水效果好、能达标排放，占地面积小;但也存在投资大、运行费用高、膜易污染和堵塞、出水率较低(70%)，产生大量(30%左右)膜浓缩液等问题。其中，浓液问题是目前最难解决的问题。目前浓液的解决方式主要有热蒸发技术和回喷焚烧技术，二者均存在运营成本太高的问题。
垃圾焚烧发电厂的烟气需进行脱酸和降温处理，脱酸即用氢氧化钙吸收烟气中的硫化物、氯化氢等酸性气体，降温处理。半干法脱酸即利用浓度约15%的氢氧化钙浆液对烟气同时进行脱酸和降温，过程中需要耗费大量水。垃圾焚烧后经烟气处理系统收集的灰称之为飞灰，飞灰属危险废物，故需经稳定化处理后，才可运至废弃物填埋场填埋处置。采用水泥+螯合复合固化的方法稳定飞灰，过程中同样需要加入飞灰量30%至35%的加湿水。
发明内容
本发明所解决的技术问题在于提供一种操作简单、污水处理效果好的污水处理系统以及污水处理方法。
为解决上述技术问题，本发明提供了一种污水处理系统，包括依次相连的预处理单元、厌氧生化处理单元、膜生物处理单元、软化单元、反渗透单元以及网管式反渗透单元。
更进一步的，所述厌氧生化处理单元包括自下而上依次设置的污泥反应器、三相分离器以及气室，所述污泥反应器的下部与所述预处理单元相连，所述污泥反应器的上部与所述膜生物处理单元相连，所述污泥反应器的底部设置有排泥口。
更进一步的，所述膜生物处理单元包括与所述厌氧生化处理单元相连的第一生物脱氮处理器以及与所述第一生物脱氮处理器相连的第二生物脱氮处理器，所述第二生物脱氮处理器与所述软化单元相连。
更进一步的，所述第一生物脱氮处理器和所述第二生物脱氮处理器分别为第一射流曝气器和第二射流曝气器。
更进一步的，所述膜生物处理单元与所述软化单元之间设置有管式膜单元。
更进一步的，所述预处理单元包括转股格栅区以及与所述转股格栅区相连的混凝沉淀区，所述混凝沉淀区与所述厌氧生化处理单元相连;所述混凝沉淀区的输出端还连接有污水调节区。
更进一步的，所述软化单元包括与所述膜生物处理单元相连的化学反应器以及与所述化学反应器相连的错流式管式膜过滤器，所述错流式管式膜过滤器与所述反渗透单元相连。
更进一步的，所述反渗透单元包括反渗透管以及设置于所述反渗透管中的反渗透膜，所述反渗透膜的过滤孔径为0.05至0.15纳米。
更进一步的，所述网管式反渗透单元包括压力容器以及设置于所述压力容器内的膜元件;所述膜元件包括进水隔网、若干膜片以及产水隔网;每二片所述膜片与所述产水隔网通过激光焊接形成膜垫，每张膜垫通过进水格网与所述膜垫分离，多片膜垫和所述进水格网依次螺旋卷制形成所述膜元件。
本发明还提供了一种污水处理方法，包括如上所述的污水处理系统，所述方法包括以下步骤：
将污水进行预处理;
将预处理后的污水进行厌氧生化处理;
进行膜生物处理;
将膜生物处理后的污水进行软化;
将软化后的污水进行反渗透处理;
将反渗透处理后的污水进行网管式反渗透处理;
得到过滤水。

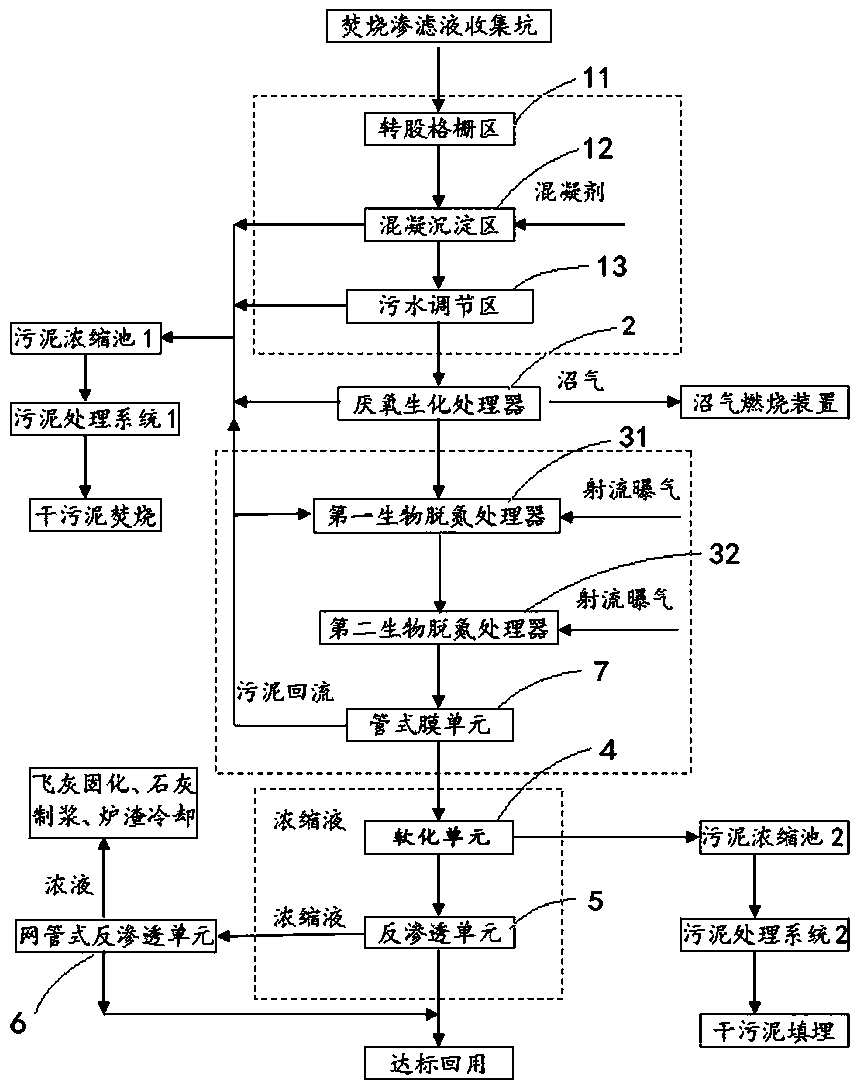

本发明的污水处理系统，垃圾焚烧后焚烧渗滤液收集坑将焚烧液收集后，依次经过预处理单元、厌氧生化处理单元、膜生物处理单元、软化单元、反渗透单元以及网管式反渗透单元，即可得到过滤水，经过污水处理系统处理后的过滤水达到合格排放标准，且经过反渗透单元得到浓缩液，凝缩液经过网管式反渗透单元进行进一步浓缩后，可用于飞灰固化、石灰制浆、炉渣冷却处理，可以将污水完全处理利用，且处理后无有害物质，更加的环保。
