申请日2017.05.04
公开(公告)日2017.12.15
IPC分类号B01D21/02; B01D21/24; B08B9/087
摘要
本实用新型公开了一种带有清洁功能的污水沉淀处理池，包括水泥底座,所述水泥底座上表面中心处固定连接有两对水泥支撑杆，所述两对水泥支撑杆上表面固定连接有水泥池体，所述水泥池体内左侧表面固定连接有一对折型滑轨，所述一对折型滑轨内的每个折型滑轨上均设有电控小车，所述每个电控小车侧表面均固定连接有伸缩端为水平方向的电控伸缩支杆，所述一对电控伸缩支杆的伸缩端固定连接有条形刮泥板，所述水泥池体左侧表面加工有污水进水口，所述污水进水口内嵌装有圆形套筒，所述水泥池体右侧表面距离上边缘四分之一处加工有清水排水口，所述清水排水口内嵌装有排水管接。本实用新型的有益效果是，结构简单，实用性强。
权利要求书

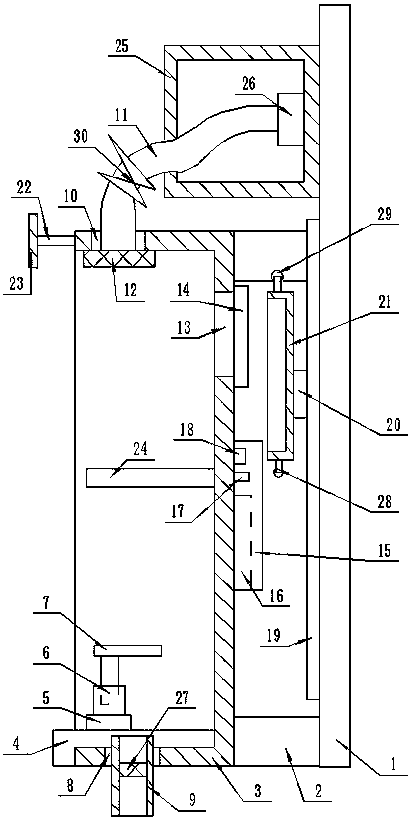

1.一种带有清洁功能的污水沉淀处理池，包括水泥底座(1),其特征在于，所述水泥底座(1)上表面中心处固定连接有两对水泥支撑杆(2)，所述两对水泥支撑杆(2)上表面固定连接有水泥池体(3)，所述水泥池体(3)内左侧表面固定连接有一对折型滑轨(4)，所述一对折型滑轨(4)内的每个折型滑轨(4)上均设有电控小车(5)，所述每个电控小车(5)侧表面均固定连接有伸缩端为水平方向的电控伸缩支杆(6)，所述一对电控伸缩支杆(6)的伸缩端固定连接有条形刮泥板(7)，所述水泥池体(3)左侧表面加工有污水进水口(8)，所述污水进水口(8)内嵌装有圆形套筒(9)，所述水泥池体(3)右侧表面距离上边缘四分之一处加工有清水排水口(10)，所述清水排水口(10)内嵌装有排水管(11)，所述水泥池体(3)内右侧表面固定连接有与清水排水口(10)相匹配的保护筛网(12)，所述水泥池体(3)内下表面右侧加工有条形排污口(13)，所述水泥池体(3)下表面活动连接有与条形排污口(13)相匹配的电磁挡门(14)，所述水泥池体(3)下表面中心处固定连接有条形箱体(15)，所述条形箱体(15)内设有蓄电池(16)、计时器(17)和能量转换器(18)，所述水泥底座(1)上表面且位于两对水泥支撑杆(2)内侧固定连接有一对横置滑轨(19)，所述一对横置滑轨(19)内的每个横置滑轨(19)上均设有一对移动滑块(20)，所述两对移动滑块(20)上表面固定连接有污泥收集箱(21)，所述水泥池体(3)上表面右侧固定连接有一对支撑杆(22)，所述一对支撑杆(22)上表面设有太阳能板(23)，所述水泥池体(3)内侧表面设有水位传感器(24)，所述水泥底座(1)上表面且位于两对水泥支撑杆(2)右侧设有清水收集桶(25)，所述清水收集桶(25)内下表面设有抽水泵(26)，所述排水管(11)一端与抽水泵(26)相连接。
2.根据权利要求1所述的一种带有清洁功能的污水沉淀处理池，其特征在于，所述圆形套筒(9)内嵌装有筛网隔板(27)。
3.根据权利要求1所述的一种带有清洁功能的污水沉淀处理池，其特征在于，所述污泥收集箱(21)两侧表面固定连接有一对N型把手(28)，所述一对N型把手(28)内的每个N型把手(28)上均套装有摩擦圈(29)。
4.根据权利要求1所述的一种带有清洁功能的污水沉淀处理池，其特征在于，所述排水管(11)上套装有排水阀(30)。
5.根据权利要求1所述的一种带有清洁功能的污水沉淀处理池，其特征在于，所述一对电控小车(5)和一对电控伸缩支杆(6)上均涂有防水涂层。
说明书
一种带有清洁功能的污水沉淀处理池
技术领域
本实用新型涉及废水处理池领域，特别是一种带有清洁功能的污水沉淀处理池。
背景技术
工业生产或者生活中会产生大量的污水，污水在初级处理时首先经过沉淀后排放上层清水，随后再进行下一步净化。
污水沉淀池在进行多次沉淀后，会在池底产生大量杂质，人工清理比较麻烦，费时费力，现有技术中对于自动清理池底杂质的装置并不完善，而且污泥处理后方便处理，有利于环保，另外要保证装置的节能效果，因此设置本装置是很有必要的。
实用新型内容
本实用新型的目的是为了解决上述问题，设计了一种带有清洁功能的污水沉淀处理池。
实现上述目的本实用新型的技术方案为，一种带有清洁功能的污水沉淀处理池，包括水泥底座,所述水泥底座上表面中心处固定连接有两对水泥支撑杆，所述两对水泥支撑杆上表面固定连接有水泥池体，所述水泥池体内左侧表面固定连接有一对折型滑轨，所述一对折型滑轨内的每个折型滑轨上均设有电控小车，所述每个电控小车侧表面均固定连接有伸缩端为水平方向的电控伸缩支杆，所述一对电控伸缩支杆的伸缩端固定连接有条形刮泥板，所述水泥池体左侧表面加工有污水进水口，所述污水进水口内嵌装有圆形套筒，所述水泥池体右侧表面距离上边缘四分之一处加工有清水排水口，所述清水排水口内嵌装有排水管，所述水泥池体内右侧表面固定连接有与清水排水口相匹配的保护筛网，所述水泥池体内下表面右侧加工有条形排污口，所述水泥池体下表面活动连接有与条形排污口相匹配的电磁挡门，所述水泥池体下表面中心处固定连接有条形箱体，所述条形箱体内设有蓄电池、计时器和能量转换器，所述水泥底座上表面且位于两对水泥支撑杆内侧固定连接有一对横置滑轨，所述一对横置滑轨内的每个横置滑轨上均设有一对移动滑块，所述两对移动滑块上表面固定连接有污泥收集箱，所述水泥池体上表面右侧固定连接有一对支撑杆，所述一对支撑杆上表面设有太阳能板，所述水泥池体内侧表面设有水位传感器，所述水泥底座上表面且位于两对水泥支撑杆右侧设有清水收集桶，所述清水收集桶内下表面设有抽水泵，所述排水管一端与抽水泵相连接。
所述圆形套筒内嵌装有筛网隔板。
所述污泥收集箱两侧表面固定连接有一对N型把手，所述一对N型把手内的每个N型把手上均套装有摩擦圈。
所述排水管上套装有排水阀。
所述一对电控小车和一对电控伸缩支杆上均涂有防水涂层。
利用本实用新型的技术方案制作的一种带有清洁功能的污水沉淀处理池，沉淀速度快，方便污泥清理收集，省时省力，提高了工作效率，结构简单，操作方便，可利用价值高。
