申请日2017.03.20
公开(公告)日2017.06.06
IPC分类号G01N33/18; G01N1/14; G01N1/38; G01N1/40
摘要
本实用新型公开了一种智能污水水质信息集成装置，包括机壳、中央处理器、震动器、语音播报器，所述机壳内部安装有所述中央处理器，所述中央处理器上设置有显示屏，所述中央处理器上设置有控制键，所述机壳两侧安装有把手，所述机壳上端安装有所述震动器，所述震动器上安装有检测器，所述检测器一侧安装有排样阀，所述排样阀一端安装有排样管，所述检测器上端安装有取样泵，所述取样泵一端安装有取样软管，所述取样软管一端安装有过滤网，所述机壳背部安装有所述语音播报器，所述机壳背部安装有电池。有益效果在于：能够实现自动取样和排样，同时采用显示检测结果和语音播报检测结果，有效减少视觉疲劳，有效提高工作质量和效率。

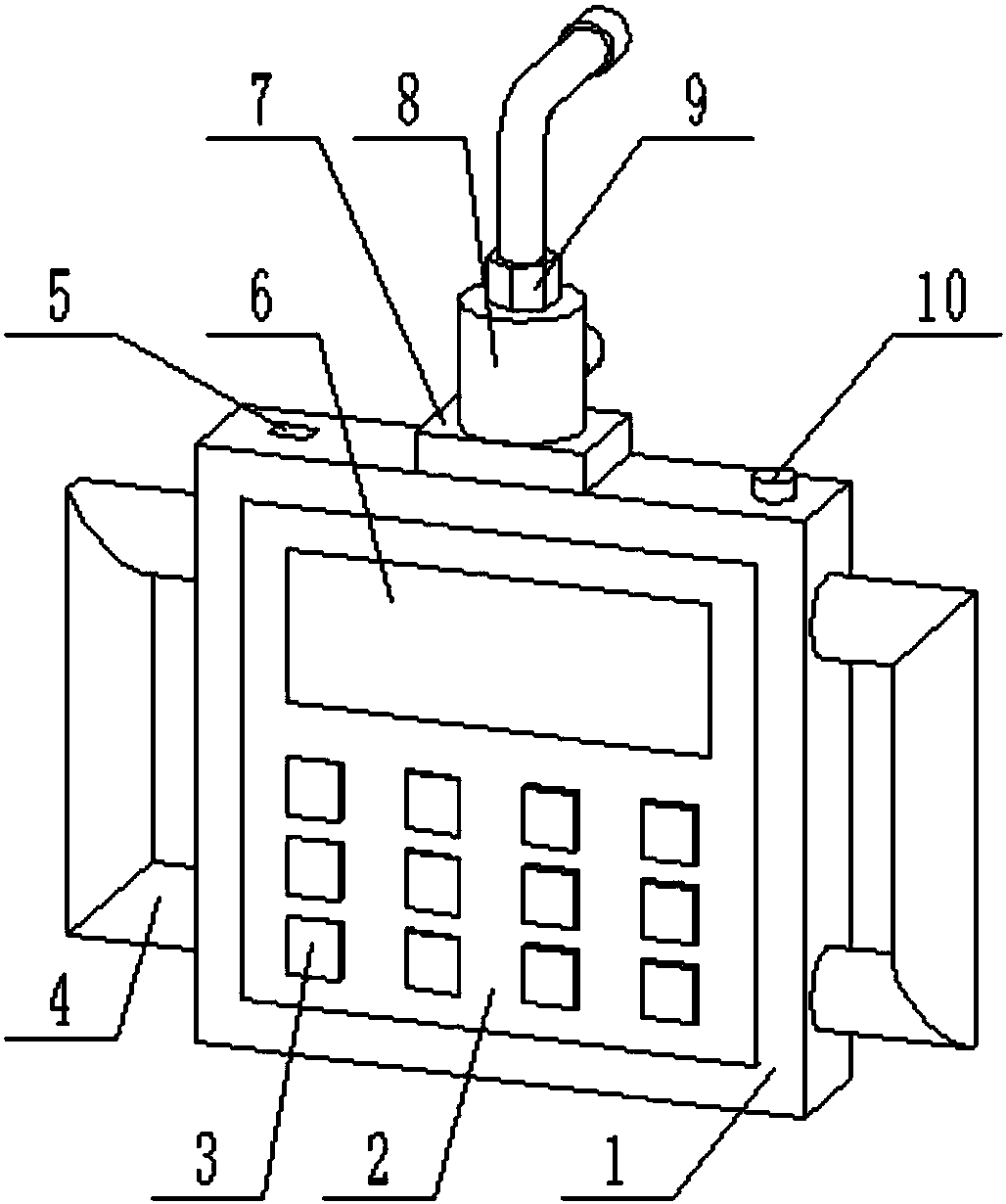

摘要附图
权利要求书
1.一种智能污水水质信息集成装置，其特征在于：包括机壳、中央处理器、震动器、语音播报器，所述机壳内部安装有所述中央处理器，所述中央处理器上设置有显示屏，所述中央处理器上设置有控制键，所述机壳两侧安装有把手，所述机壳一侧设置有充电插口，所述机壳上端设置有开关，所述机壳上端安装有存储卡，所述机壳上端安装有所述震动器，所述震动器上安装有检测器，所述检测器一侧安装有排样阀，所述排样阀一端安装有排样管，所述检测器上端安装有取样泵，所述取样泵一端安装有取样软管，所述取样软管一端安装有过滤网，所述机壳背部安装有所述语音播报器，所述机壳背部安装有电池。
2.根据权利要求1所述的一种智能污水水质信息集成装置，其特征在于：所述中央处理器通过电子底座固定安装在所述机壳内壁，所述显示屏镶嵌在所述中央处理器上，所述控制键镶嵌在所述中央处理器上。
3.根据权利要求1所述的一种智能污水水质信息集成装置，其特征在于：所述把手通过螺栓固定安装在所述机壳两侧，所述充电插口通过卡扣固定装卡在所述机壳一侧，所述开关镶嵌在所述机壳上端，所述存储卡通过卡槽固定装卡在所述机壳上端。
4.根据权利要求1所述的一种智能污水水质信息集成装置，其特征在于：所述震动器通过螺栓底座固定安装在所述机壳上端，所述检测器通过电子底座固定安装在所述震动器上端，并通过信号线接入所述中央处理器，所述取样泵通过螺纹固定安装在所述检测器上端，所述取样软管通过螺纹固定安装在所述取样泵一端，所述过滤网通过螺栓固定安装在所述取样软管一端。
5.根据权利要求1所述的一种智能污水水质信息集成装置，其特征在于：所述排样阀通过螺栓固定安装在所述检测器一侧，并通过信号线接入所述中央处理器，所述排样管通过螺纹固定安装在所述排样阀一侧。
6.根据权利要求1所述的一种智能污水水质信息集成装置，其特征在于：所述语音播报器通过电子底座固定安装在所述机壳背部，并通过信号线接入所述中央处理器，所述电池通过螺栓底座固定安装在所述机壳背部。
说明书
一种智能污水水质信息集成装置
技术领域
本实用新型属于水质检测设备领域，具体涉及一种智能污水水质信息集成装置。
背景技术
随着工业发展和人口增长，工业污水和生活污水的排放量越来越大。为了减少污染，节约资源，需要对这些污水进行净化处理。为了更好地进行净化，首先需要对污水进行水质监测，从而选择合适的方法进行净化。专利号为：201521080061.X的中国专利，具体内容为：公开了一种水质检测仪，包括壳体和壳盖，壳盖设置在壳体的顶部，壳体内设置有隔板，隔板将壳体分为蓄水区和设备区;蓄水区内设置有检测装置，设备区内设置有微处理器、存储器和电源装置，壳盖包括位于蓄水区顶部的壳盖Ⅰ和位于设备区顶部的壳盖Ⅱ，壳盖Ⅰ与蓄水区的顶部活动连接，壳盖Ⅱ与设备区的顶部固定连接;壳盖Ⅰ的下表面设置有保护罩，保护罩内设置有紫外线灯，壳盖Ⅱ的上表面设置有报警装置、显示装置和键盘装置，键盘装置和检测装置的输出端均与微处理器的输入端连接，微处理器的输出端分别与紫外线灯、报警装置、显示装置和存储器连接。上述专利存在不足之处：需要人工进行取样、排样工作，操作复杂，同时单纯显示检测结果，操作人员长时间使用容易产生视觉疲劳，容易出错，影响工作效率。因此，需要一种能够实现自动取样和排样，操作简单，同时采用显示检测结果和语音播报检测结果，有效减少视觉疲劳，有效提高工作质量和效率的装置。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种智能污水水质信息集成装置。
本实用新型通过以下技术方案来实现上述目的：
一种智能污水水质信息集成装置，包括机壳、中央处理器、震动器、语音播报器，所述机壳内部安装有所述中央处理器，所述中央处理器上设置有显示屏，所述中央处理器上设置有控制键，所述机壳两侧安装有把手，所述机壳一侧设置有充电插口，所述机壳上端设置有开关，所述机壳上端安装有存储卡，所述机壳上端安装有所述震动器，所述震动器上安装有检测器，所述检测器一侧安装有排样阀，所述排样阀一端安装有排样管，所述检测器上端安装有取样泵，所述取样泵一端安装有取样软管，所述取样软管一端安装有过滤网，所述机壳背部安装有所述语音播报器，所述机壳背部安装有电池。
上述结构中，所述取样泵和所述取样软管相配合，可以实现自动取样，所述排样阀和所述排样管相配合，可以实现自动排样，所述震动器能够使样本充分震动，保证均匀，有效提高检测准确度，所述显示屏和所述语音播报器能够实现检测结果的显示和语音播报，双重渠道获取检测结果，有效减少视觉疲劳，减少出错，提高工作质量和效率。
为了进一步提高其工作性能，所述中央处理器通过电子底座固定安装在所述机壳内壁，所述显示屏镶嵌在所述中央处理器上，所述控制键镶嵌在所述中央处理器上。
为了进一步提高其工作性能，所述把手通过螺栓固定安装在所述机壳两侧，所述充电插口通过卡扣固定装卡在所述机壳一侧，所述开关镶嵌在所述机壳上端，所述存储卡通过卡槽固定装卡在所述机壳上端。
为了进一步提高其工作性能，所述震动器通过螺栓底座固定安装在所述机壳上端，所述检测器通过电子底座固定安装在所述震动器上端，并通过信号线接入所述中央处理器，所述取样泵通过螺纹固定安装在所述检测器上端，所述取样软管通过螺纹固定安装在所述取样泵一端，所述过滤网通过螺栓固定安装在所述取样软管一端。
为了进一步提高其工作性能，所述排样阀通过螺栓固定安装在所述检测器一侧，并通过信号线接入所述中央处理器，所述排样管通过螺纹固定安装在所述排样阀一侧。
为了进一步提高其工作性能，所述语音播报器通过电子底座固定安装在所述机壳背部，并通过信号线接入所述中央处理器，所述电池通过螺栓底座固定安装在所述机壳背部。
有益效果在于：能够实现自动取样和排样，同时采用显示检测结果和语音播报检测结果，有效减少视觉疲劳，有效提高工作质量和效率。
