申请日2017.05.02
公开(公告)日2017.07.25
IPC分类号C02F9/02
摘要
本发明公开了一种混凝土搅拌站污水回收利用系统，该系统通过集水槽汇集设备清洗污水后，经过砂石分离机、砂水分离装置、砂浆池和沉砂池及储水调节罐能够充分的将污水中夹杂的砂石分类回收，而且经处理后的水通过储水调节罐的浓度调节可以循环再利用，该混凝土搅拌站污水回收利用系统整体结构简单、安装使用方便，实现了搅拌站清洗废水的循环再利用，达到了废水零排放，不仅降低了资源浪费，同时减少了混凝土搅拌站的生产成本。
权利要求书
1.一种混凝土搅拌站污水回收利用系统，其特征在于，包括集水槽、砂石分离机、砂水分离装置、砂浆池、沉砂池及储水调节罐，所述集水槽设有用于汇集设备清洗污水的入口，所述砂石分离机上设有与集水槽出口连接的进料槽以及经分离后分别输出大块石料及砂水混合浆液的石料出口和砂浆出口，该砂石分离机的石料出口通过石料输送机连接有石料回收仓，该砂石分离机的砂浆出口连接所述砂浆池，所述砂水分离装置设有进料箱以及分别输出废水及砂料的溢流口和排砂口，所述进料箱通过串接有砂浆泵的输送管与砂浆池连接，所述溢流口设于进料箱上并通过溢流管道与所述沉砂池连接，所述排砂口通过砂料输送机连接有砂料回收仓，在该砂水分离装置的进料箱上方还设有旋流除砂器，该旋流除砂器底部的排污口连通所述进料箱，该旋流除砂器的进水口通过串接水泵的管道连接沉砂池，该旋流除砂器的出水口通过管道与所述储水调节罐的入口连接，在所述储水调节罐中设有浓度计并连接有清水调节管道。
2.根据权利要求1所述的混凝土搅拌站污水回收利用系统，其特征在于，所述砂石分离机跨装在砂浆池顶部，该砂石分离机的砂浆出口设于底部朝向砂浆池。
3.根据权利要求1所述的混凝土搅拌站污水回收利用系统，其特征在于，在所述砂水分离装置的进料箱与集水槽的入口之间连接有溢流回水管。
4.根据权利要求1所述的混凝土搅拌站污水回收利用系统，其特征在于，在所述储水调节罐的底部还设有排污口，该排污口通过污水回流管与沉砂池连接。
5.根据权利要求1或4所述的混凝土搅拌站污水回收利用系统，其特征在于，所述的储水调节罐设有三个，各储水调节罐中分别安装有液位计并通过对接管道相互连通。
6.根据权利要求1所述的混凝土搅拌站污水回收利用系统，其特征在于，在所述砂浆池与沉砂池中分别设有液位计。
7.根据权利要求1所述的混凝土搅拌站污水回收利用系统，其特征在于，所述砂水分离装置为螺旋式砂水分离器。
说明书
混凝土搅拌站污水回收利用系统
技术领域
本发明属于混凝土搅拌站技术领域，确切的说是涉及一种混凝土搅拌站污水回收利用系统。
背景技术
混凝土搅拌站在生产经营的过程中，因洗刷搅拌机、运料罐车、泵车等设备不可避免的会产生大量污水，这种污水不但含有砂石、水泥等常规建筑材料，同时也含有各种类型的混凝土添加剂，如果不经处理直接排放，会给周边的自然环境造成严重的污染。
发明内容
本发明的目的是：提供一种能够节约大量水资源并减少污水排放的混凝土搅拌站污水回收利用系统。

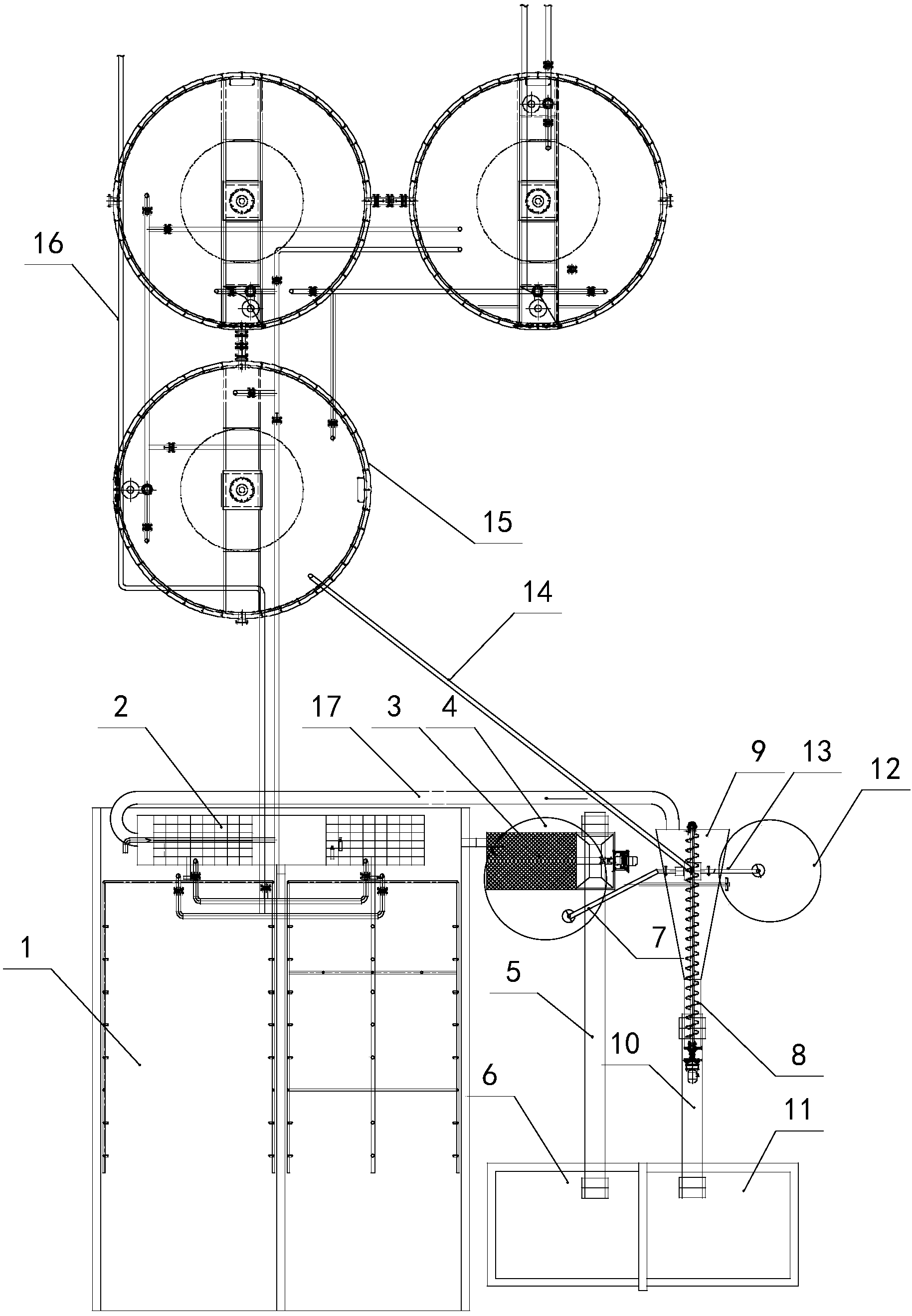

本发明的技术方案是：一种混凝土搅拌站污水回收利用系统，包括集水槽、砂石分离机、砂水分离装置、砂浆池、沉砂池及储水调节罐，所述集水槽设有用于汇集设备清洗污水的入口，所述砂石分离机上设有与集水槽出口连接的进料槽以及经分离后分别输出大块石料及砂水混合浆液的石料出口和砂浆出口，该砂石分离机的石料出口通过石料输送机连接有石料回收仓，该砂石分离机的砂浆出口连接所述砂浆池，所述砂水分离装置设有进料箱以及分别输出废水及砂料的溢流口和排砂口，所述进料箱通过串接有砂浆泵的输送管与砂浆池连接，所述溢流口设于进料箱上并通过溢流管道与所述沉砂池连接，所述排砂口通过砂料输送机连接有砂料回收仓，在该砂水分离装置的进料箱上方还设有旋流除砂器，该旋流除砂器底部的排污口连通所述进料箱，该旋流除砂器的进水口通过串接水泵的管道连接沉砂池，该旋流除砂器的出水口通过管道与所述储水调节罐的入口连接，在所述储水调节罐中设有浓度计并连接有清水调节管道。
所述砂石分离机跨装在砂浆池顶部，该砂石分离机的砂浆出口设于底部朝向砂浆池。
在所述砂水分离装置的进料箱与集水槽的入口之间连接有溢流回水管。
在所述储水调节罐的底部还设有排污口，该排污口通过污水回流管与沉砂池连接。
所述的储水调节罐设有三个，各储水调节罐中分别安装有液位计并通过对接管道相互连通。
在所述砂浆池与沉砂池中分别设有液位计。
所述砂水分离装置为螺旋式砂水分离器。
本发明的混凝土搅拌站污水回收利用系统利用集水槽汇集设备清洗污水后，经过砂石分离机、砂水分离装置、砂浆池和沉砂池能够充分的将污水中夹杂的砂石分离回收，经处理后的水通过储水调节罐的浓度调节可以循环再利用，该混凝土搅拌站污水回收利用系统整体结构简单、安装使用方便，实现了搅拌站清洗废水的循环再利用，达到了废水零排放，不仅降低了资源浪费，同时减少了混凝土搅拌站的生产成本。
