申请日2017.04.27
公开(公告)日2017.12.08
IPC分类号C02F11/12; C02F11/18
摘要

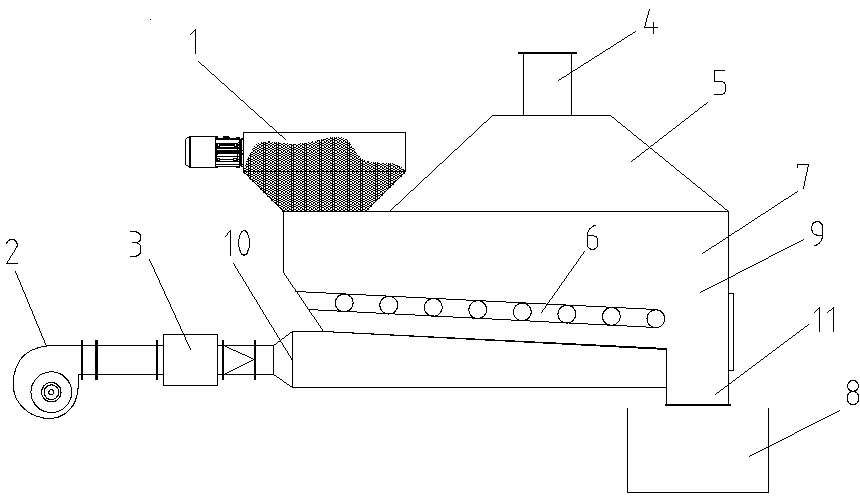

污泥干化处理装置，属于污泥 焚烧发电领域。包括罗茨风机、空气加热器、反应炉，反应炉包括上箱体、下炉体，上箱体固定在下炉体上端，上箱体与下炉体贯通，反应炉上端左侧设有料斗，料斗与下炉体内连通，下炉体左侧下部设置进风口，空气加热器的出风口与进风口连接，罗茨风机的出风口与空气加热器的进风口连接，下炉体的右侧下端设置出料口，在下炉体内设置传输装置，传输装置的进料端对应设置在料斗下方，传输装置的出料端对应设置在出料口的上方。本装置生产快捷、稳定、安全、可靠、零污染。
摘要附图
权利要求书
1.污泥干化处理装置，其特征在于包括罗茨风机、空气加热器、反应炉、所述反应炉包括上箱体、下炉体，所述上箱体固定在所述下炉体上端，所述上箱体与所述下炉体贯通，所述反应炉上端左侧设有料斗，所述料斗与所述下炉体内连通，所述下炉体左侧下部设置进风口，所述空气加热器的出风口与所述进风口连接，所述罗茨风机的出风口与所述空气加热器的进风口连接，所述下炉体的右侧下端设置出料口，在所述下炉体内设置传输装置，所述传输装置的进料端对应设置在所述料斗下方，所述传输装置的出料端对应设置在所述出料口的上方。
2.根据权利要求1所述的污泥干化处理装置，其特征在于在所述上箱体的顶端固定连接除尘器，所述除尘器与所述上箱体内连通。
3.根据权利要求1所述的污泥干化处理装置，其特征在于在所述出料口的下方设置物料贮存槽，用于储存干燥后的污泥。
4.根据权利要求1所述的污泥干化处理装置，其特征在于所述传输装置为各种类型的输送机。
5.根据权利要求1或4所述的污泥干化处理装置，其特征在于所述传输装置为皮带输送机。
说明书
污泥干化处理装置
技术领域
本实用新型属于污泥焚烧发电领域，具体涉及一种污泥干化处理装置的制造技术领域。
背景技术
污泥干化是在污泥机械脱水后，进一步进行干燥,经过干化后的污泥或者利用或者焚烧。干化的目的,是使污泥进一步脱水,从机械脱水后含水率大概为80%的状态,进一步脱水到10%～50%,一方面进行了有效的减容,另一方面干化后的污泥运输、利用都很方便。因为污泥的燃烧热值低，国内污泥焚烧发都需要利用辅助燃料，以提高燃烧热值。所以，污泥干化程度越高，燃值就越大，所用辅助燃料就越少，成本就越低。
实用新型内容
本实用新型提供一种污泥干化处理装置，目的在于对污泥水分进一步脱离，提高污泥处理的效率。
本实用新型包括罗茨风机、空气加热器、反应炉，所述反应炉包括上箱体、下炉体，所述上箱体固定在所述下炉体上端，所述上箱体与所述下炉体贯通，所述反应炉上端左侧设有料斗，所述料斗与所述下炉体内连通，所述下炉体左侧下部设置进风口，所述空气加热器的出风口与所述进风口连接，所述罗茨风机的出风口与所述空气加热器的进风口连接，所述下炉体的右侧下端设置出料口，在所述下炉体内设置传输装置，所述传输装置的进料端对应设置在所述料斗下方，所述传输装置的出料端对应设置在所述出料口的上方。
在所述上箱体的顶端固定连接所述除尘器，所述除尘器与所述上箱体内连通;除尘器可以排出反应炉中的气体，并对其进行处理。
本实用新型在所述出料口的下方设置物料贮存槽，用于储存干燥后的污泥。
本实用新型所述传输装置为各种类型的输送机。
本实用新型所述传输装置为皮带输送机。
本实用新型用于对污泥的二次干燥，其具有的有益效果是：
罗茨风机鼓吹空气，经过空气加热器加热使得反应炉内达到一定的温度，料斗装置定量将污泥给进反应炉，污泥掉落在传输装置上，传输装置缓慢传输污泥，再加上热风从污泥底部吹过可以更有效的带走水分，脱干的污泥最后掉落进物料储存槽，废气则通过除尘器反应后排出，本装置生产快捷、稳定、安全、可靠、零污染。
