申请日2017.03.31
公开(公告)日2017.12.12
IPC分类号C02F9/04; C22B3/24; C02F101/20
摘要
本实用新型涉及废液处理设备技术领域，尤其是涉及含金废水回收处理装置，具有废水收集池、三级树脂交换吸附装置、尾水槽，生产线上排放的含金废水存放在废水收集池中，废水收集池与三级树脂交换吸附装置通过提升泵及管道连接，三级树脂交换吸附装置具有串联设置的三个吸附塔，塔中的水流方向均为从上往下，且塔内依照水流方向设有过滤层、尼龙网及金吸附树脂材料层，三级树脂交换吸附装置输出废水到尾水槽。本实用新型可连接在生产线上，实现在线处理含金废水，废水处理尽可能将废液中的金降低至回收要求后再供污水处理厂进行深度处理，减少二次污染，充分回收废水中的金，节约生产成本，符合产业利用，具有极佳的经济效益和社会效益。
权利要求书
1.含金废水回收处理装置，其特征在于：该装置具有废水收集池(1)、三级树脂交换吸附装置(2)、尾水槽(3)，生产线上排放的含金废水存放在废水收集池(1)中，废水收集池(1)与三级树脂交换吸附装置(2)通过提升泵(4)及管道连接，三级树脂交换吸附装置(2)具有串联设置的第一级树脂交换吸附塔(21)、第二级树脂交换吸附塔(22)、第三级树脂交换吸附塔(23)，三个吸附塔中的水流方向均为从上往下，且三个吸附塔内依照水流方向至少设有过滤层(24)、尼龙网(25)及金吸附树脂材料层(26)，塔中的水最后从金吸附树脂材料层(26)输出;三级树脂交换吸附装置(2)输出废水到尾水槽(3)，尾水槽(3)输出连接污水处理系统调节池。
2.根据权利要求1所述的含金废水回收处理装置，其特征在于：所述废水收集池(1)中设浮球液位计(11)与提升泵(4)联锁，提升泵(4)的出口设有回流调节控制器(5)，回流调节控制器(5)控制三级树脂交换吸附装置(2)的流量。
3.根据权利要求1所述的含金废水回收处理装置，其特征在于：所述三级树脂交换吸附装置(2)中的过滤层(24)是活性炭颗粒层、砂子颗粒层或其组合。
说明书
含金废水回收处理装置
技术领域
本实用新型涉及废液处理设备技术领域，尤其是涉及含金废水处理装置。
背景技术
PCB行业制作工序中产生大量低含金废液，如不能合理的进行环保处理，一方面造成资源的严重浪费，另一方面重金属排放后渗入至土壤及水源之中，即会对我们赖以生存的自然环境及自身的健康产生严重的污染和危害。在近几年广泛的运用在PCB之表面处理制程，例如：沉金、化金及金手指等生产线，生产过程产生含金废水;而现有含金废水需转移委外处理，容易造成废液运输途中的滴、漏、泄等二次污染，且影响生产，造成生产成本过高。
发明内容
本实用新型的目的在于提供一种含金废水回收处理装置，在线处理，废水处理尽可能将废液中的金降低至回收要求后再供污水处理厂进行深度处理，减少二次污染，降低生产成本。
为达到上述目的，本实用新型采用如下技术方案：

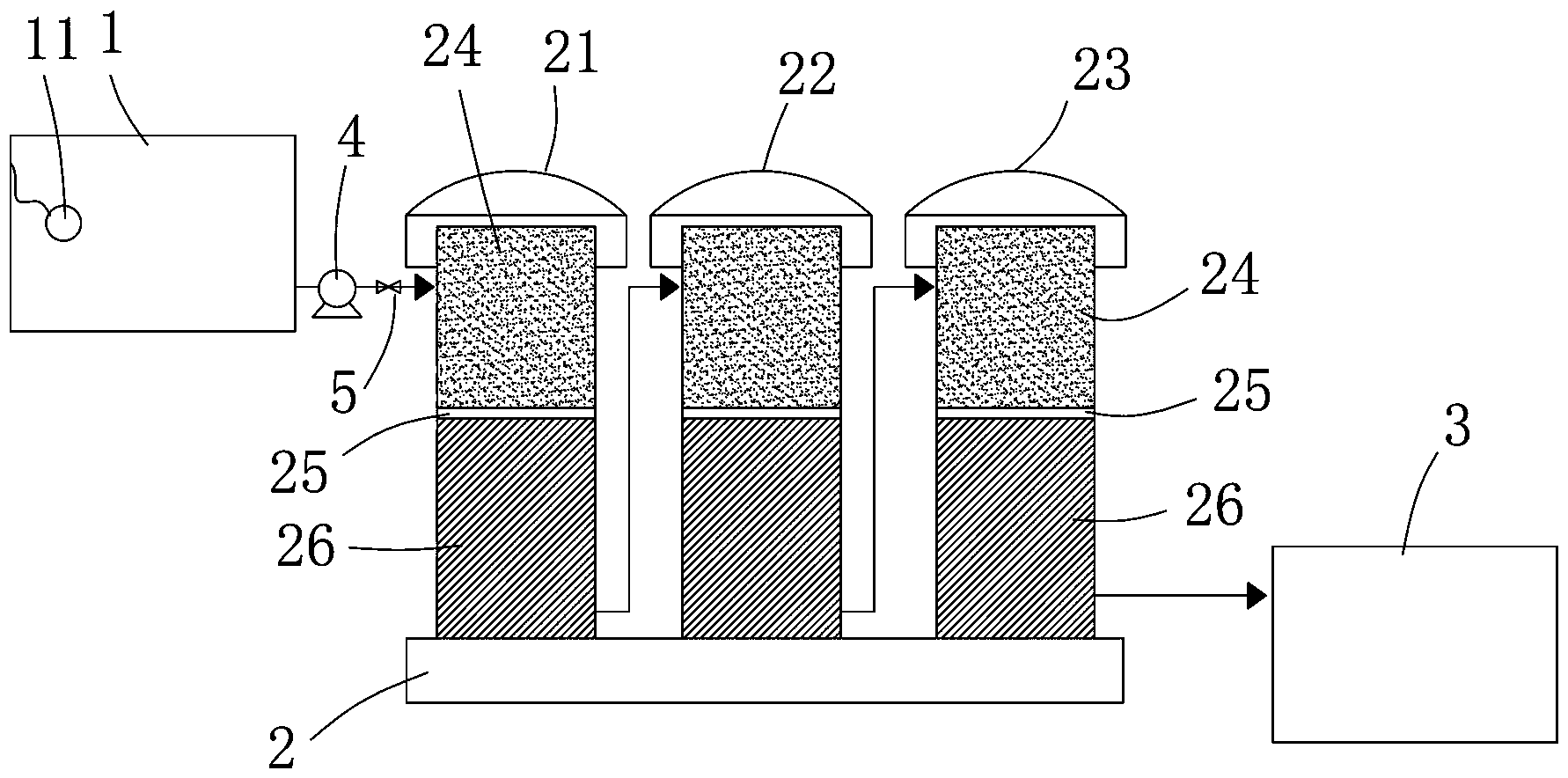

含金废水回收处理装置，该装置具有废水收集池、三级树脂交换吸附装置、尾水槽，生产线上排放的含金废水存放在废水收集池中，废水收集池与三级树脂交换吸附装置通过提升泵及管道连接，三级树脂交换吸附装置具有串联设置的第一级树脂交换吸附塔、第二级树脂交换吸附塔、第三级树脂交换吸附塔，三个吸附塔中的水流方向均为从上往下，且三个吸附塔内依照水流方向至少设有过滤层、尼龙网及金吸附树脂材料层，塔中的水最后从金吸附树脂材料层输出;三级树脂交换吸附装置输出废水到尾水槽，尾水槽输出连接污水处理系统调节池。
上述方案进一步地，所述废水收集池中设浮球液位计与提升泵联锁，提升泵的出口设有回流调节控制器，回流调节控制器控制三级树脂交换吸附装置的流量。
上述方案进一步地，所述三级树脂交换吸附装置中的过滤层是活性炭颗粒层、砂子颗粒层或其组合。
本实用新型可连接在生产线上，实现在线处理含金废水，废水处理尽可能将废液中的金降低至回收要求后再供污水处理厂进行深度处理，减少二次污染，充分回收废水中的金，节约生产成本。结构简单，投资成本低，符合产业利用，具有极佳的经济效益和社会效益。
