申请日2017.05.03
公开(公告)日2017.12.12
IPC分类号C02F1/00
摘要
本实用新型公开了一种绿色建筑污水处理设备，其结构包括旋钮、进水管、液位显示器、出水口、污水处理室、固定座、连接块、上压板、把手、螺旋接口,进水管与污水处理室相连接，进水管上设有旋钮，污水处理室与出水口相连接，污水处理室上设有液位显示器，固定座固定设于污水处理室上，固定座上设有螺旋接口，污水处理室与连接块相连接，本实用新型设有液位显示器，可以使该绿色建筑污水处理设备拥有可以直观观察设备内污水的液位，方便进行下一步操作。
权利要求书

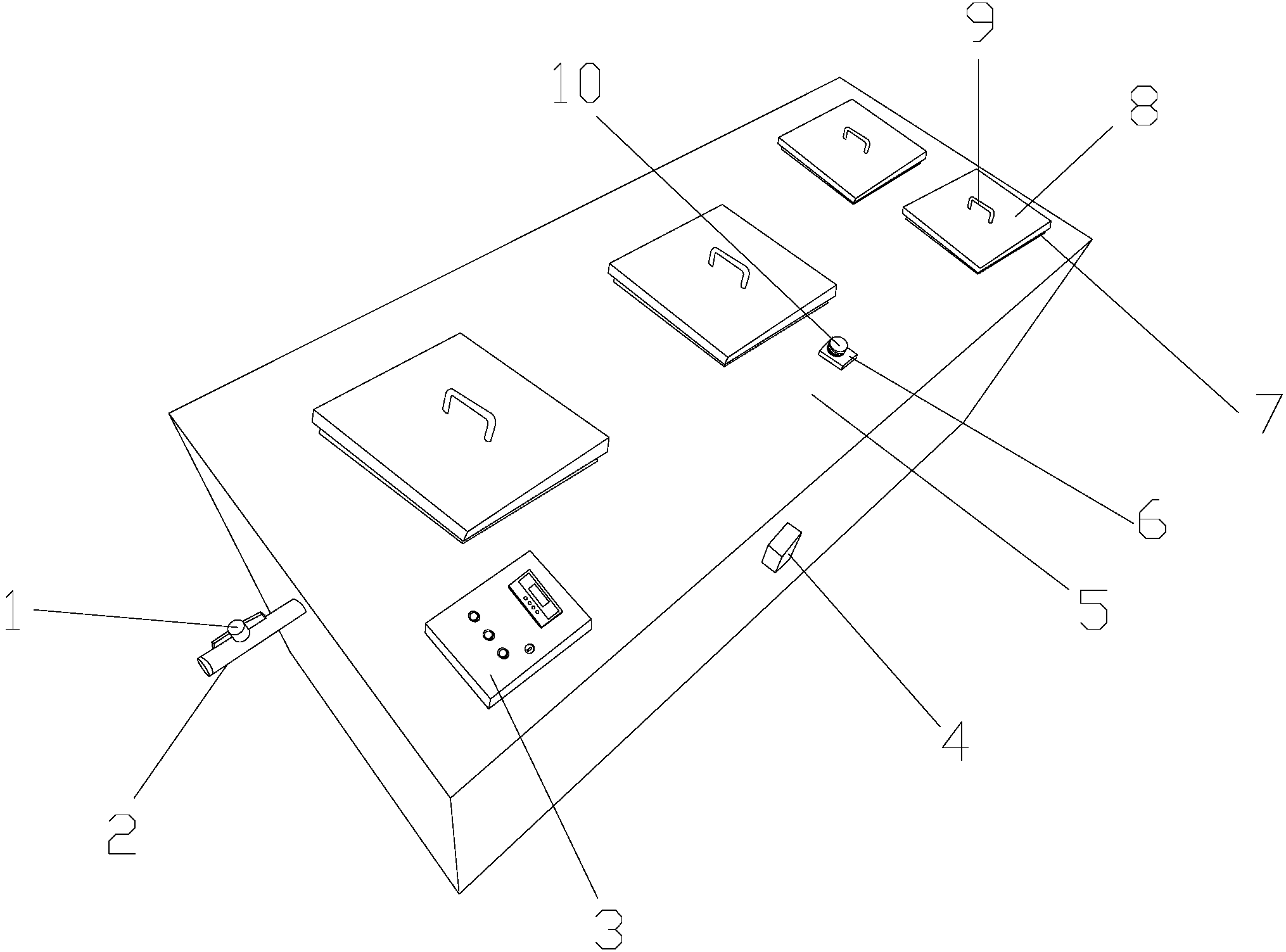

1.一种绿色建筑污水处理设备，其结构包括旋钮(1)、进水管(2)、液位显示器(3)、出水口(4)、污水处理室(5)、固定座(6)、连接块(7)、上压板(8)、把手(9)、螺旋接口(10),所述的进水管(2)与污水处理室(5)相连接，所述的进水管(2)上设有旋钮(1)，所述的污水处理室(5)与出水口(4)相连接，所述的污水处理室(5)上设有液位显示器(3)，所述的固定座(6)固定设于污水处理室(5)上，所述的固定座(6)上设有螺旋接口(10)，所述的污水处理室(5)与连接块(7)相连接，其特征在于：
所述的液位显示器(3)由按钮(301)、显示屏(302)、操作面板(303)、显示器壳体(304)、工作指示灯(305)组成;
所述的操作面板(303)上设有显示屏(302)，所述的显示屏(302)设于按钮(301)上方，所述的显示器壳体(304)设有操作面板(303)，所述的工作指示灯(305)设于操作面板(303)下方。
2.根据权利要求1所述的一种绿色建筑污水处理设备，其特征在于：所述的连接块(7)上设有上压板(8)。
3.根据权利要求1所述的一种绿色建筑污水处理设备，其特征在于：所述的按钮(301)有4个。
4.根据权利要求1所述的一种绿色建筑污水处理设备，其特征在于：所述的工作指示灯(305)有3个。
说明书
一种绿色建筑污水处理设备
技术领域
本实用新型是一种绿色建筑污水处理设备，属于环保设备领域。
背景技术
污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
现有技术公开申请号为CN201620424386.3的一种地埋式污水处理设备的安装结构，包括污水处理设备和地坑，地坑的底部设有垫砂层，污水处理设备安装在垫砂层顶部，污水处理设备的进水口处连接进水管，出水口处连接出水管，进水管、出水管与污水处理设备之间均设有检修井;污水处理设备的四周与地坑之间的空间填充有素土层，污水处理设备顶部与地面之间设有素土夯实层，该实用新型在地坑的底部设置垫砂层，既能够承受一定的强度，又具有一定的韧性，能够有效的消除污水处理装置对其的作用力，防止污水处理装置破损，而顶部采用素土夯实层设计，具有一定的强度和抗变形能力，防止对污水处理装置的过度挤压。另外设计检修井及检查孔，方便后期维修检查，但是该实用新型不可以观察设备内污水的液位，不方便操作。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种绿色建筑污水处理设备，以解决不可以观察设备内污水的液位，不方便操作的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种绿色建筑污水处理设备，其结构包括旋钮、进水管、液位显示器、出水口、污水处理室、固定座、连接块、上压板、把手、螺旋接口,所述的进水管与污水处理室相连接，所述的进水管上设有旋钮，所述的污水处理室与出水口相连接，所述的污水处理室上设有液位显示器，所述的固定座固定设于污水处理室上，所述的固定座上设有螺旋接口，所述的污水处理室与连接块相连接，所述的液位显示器由按钮、显示屏、操作面板、显示器壳体、工作指示灯组成，所述的操作面板上设有显示屏，所述的显示屏设于按钮上方，所述的显示器壳体设有操作面板，所述的工作指示灯设于操作面板下方。
进一步的，所述的连接块上设有上压板。
进一步的，所述的按钮有4个。
进一步的，所述的工作指示灯有3个。
进一步的，所述的进水管长约5-10cm。
进一步的，所述的把手材质为合金。
本实用新型的有益效果：设有液位显示器，可以使该绿色建筑污水处理设备拥有可以直观观察设备内污水的液位，方便进行下一步操作。
