申请日2017.03.31
公开(公告)日2017.12.05
IPC分类号B01D21/02; B01D36/04
摘要

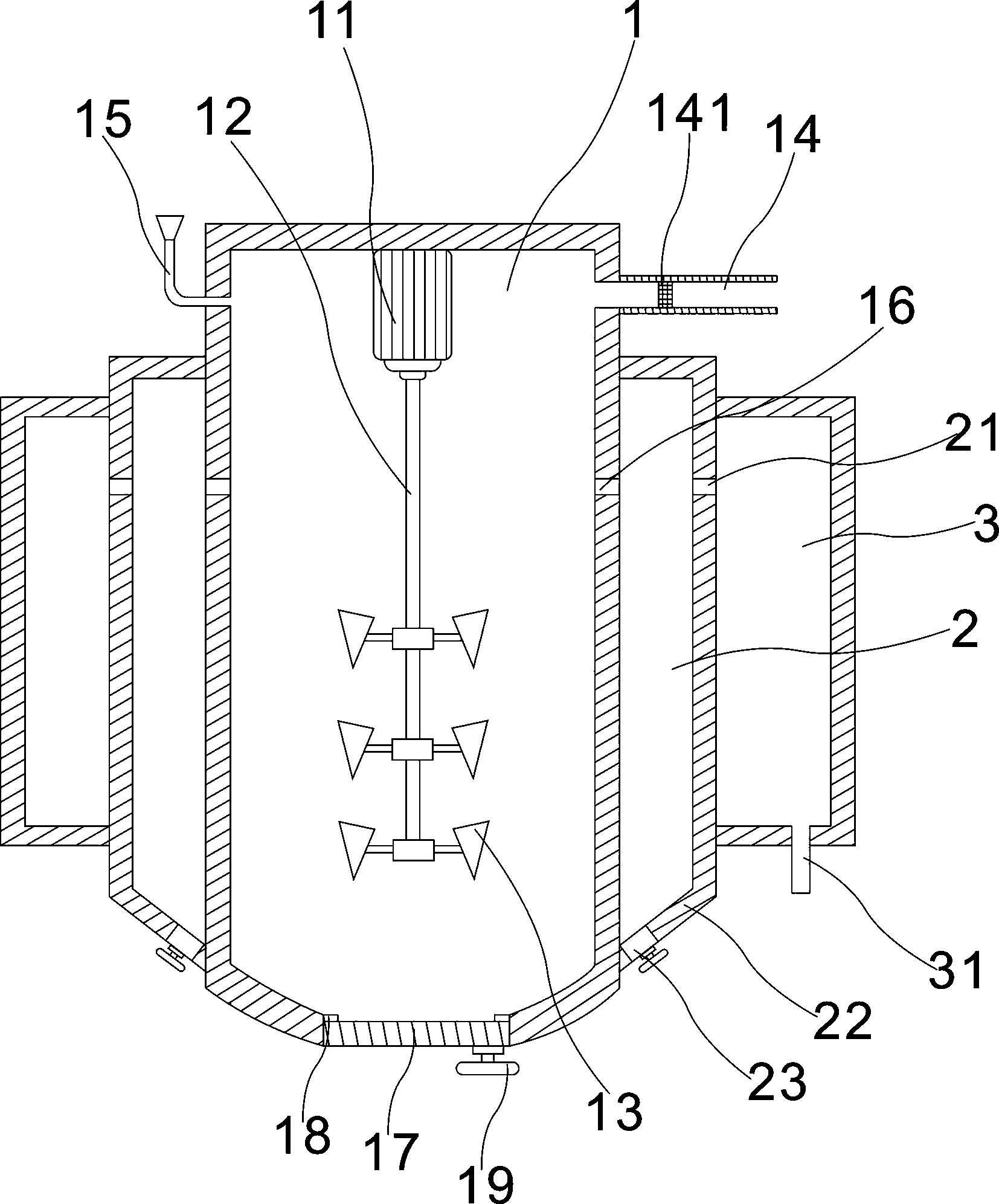

一体式污水净化装置，它包括沿一个中轴线由内到外依次设置的圆筒状的沉淀反应箱、第二沉淀箱、排水箱，所述的沉淀反应箱在内顶部设有电机，电机向下安装有转轴，转轴上设有搅拌叶，在沉淀反应箱的顶部设有进水管和注药管，在沉淀反应箱的筒壁上设有与第二沉淀箱连通的第一过水孔，所述的第二沉淀箱的筒壁上设有与排水箱连通的第二过水孔，所述的排水箱下设有排水管。本实用新型将沉淀和排水集中在一体，大大减小了占地的面积，采用了二级沉淀，两次的沉淀使得沉淀效果更好，采用的清污门和清洗门方便清理沉淀的污物。
权利要求书
1.一体式污水净化装置，其特征是：它包括沿一个中轴线由内到外依次设置的圆筒状的沉淀反应箱、第二沉淀箱、排水箱，所述的沉淀反应箱在内顶部设有电机，电机向下安装有转轴，转轴上设有搅拌叶，在沉淀反应箱的顶部设有进水管和注药管，在沉淀反应箱的筒壁上设有与第二沉淀箱连通的第一过水孔，所述的第二沉淀箱的筒壁上设有与排水箱连通的第二过水孔，所述的排水箱下设有排水管。
2.根据权利要求1所述的一体式污水净化装置，其特征是：所述的沉淀反应箱的底部为圆形底结构，底部开口，并在底部设有可打开的清污门。
3.根据权利要求2所述的一体式污水净化装置，其特征是：所述的沉淀反应箱的底部的开口上设有密封圈，所述清污门上设有旋钮，通过旋钮将清污门固定在沉淀反应箱的底部的开口上。
4.根据权利要求1所述的一体式污水净化装置，其特征是：所述的第二沉淀箱的底部为向里的斜面底，在斜面底上设有可打开的清洗门。
5.根据权利要求1所述的一体式污水净化装置，其特征是：所述的进水管内设有可拆卸的过滤网。
说明书
一体式污水净化装置
技术领域
本实用新型涉及到一体式污水净化装置，属于污水净化装置领域。
背景技术
目前针对工业废水污水的净化，都是采用的沉淀池与排水池连接，并独立设置，这就造成设置的占地面积较大，并且沉淀时需要加入药剂进行消毒反应，并需要搅拌，造成沉淀不充分。
实用新型内容
为克服上述缺陷，本实用新型提供了一种一体式污水净化装置，能够充分的沉淀，且占地面积小。
本实用新型采用的技术方案是：一体式污水净化装置，它包括沿一个中轴线由内到外依次设置的圆筒状的沉淀反应箱、第二沉淀箱、排水箱，所述的沉淀反应箱在内顶部设有电机，电机向下安装有转轴，转轴上设有搅拌叶，在沉淀反应箱的顶部设有进水管和注药管，在沉淀反应箱的筒壁上设有与第二沉淀箱连通的第一过水孔，所述的第二沉淀箱的筒壁上设有与排水箱连通的第二过水孔，所述的排水箱下设有排水管。
进一步的，所述的沉淀反应箱的底部为圆形底结构，底部开口，并在底部设有可打开的清污门。
更进一步的，所述的沉淀反应箱的底部的开口上设有密封圈，所述清污门上设有旋钮，通过旋钮将清污门固定在沉淀反应箱的底部的开口上。
进一步的，所述的第二沉淀箱的底部为向里的斜面底，在斜面底上设有可打开的清洗门。
进一步的，所述的进水管内设有可拆卸的过滤网。
本实用新型的有益效果在于：将沉淀和排水集中在一体，大大减小了占地的面积，采用了二级沉淀，两次的沉淀使得沉淀效果更好，采用的清污门和清洗门方便清理沉淀的污物。
