申请日2017.03.20
公开(公告)日2017.10.24
IPC分类号C02F9/02; C02F9/14; C02F103/34
摘要
本实用新型公开的农药废水过滤器，包括依次连接的砂滤罐、活性炭过滤罐以及微滤装置;所述砂滤罐中的石英砂以及活性炭过滤罐中的活性炭分别通过上、下两块带孔的T型插板固定在砂滤罐以及活性炭过滤罐的中部区域，所述砂滤罐、活性炭过滤罐的内壁上设置有与所述插板相适配的滑槽;所述插板与砂滤罐、活性炭过滤罐之间设置有密封垫，所述插板上设置有与所述密封垫相适配的卡槽。本实用新型结构相对独立，投资成本低，使用简单，更换材料方便，运行成本低;通过石英砂、活性炭过滤去除了悬浮物和胶体性杂质，经过过滤膜以及农药工程菌群作用实现生物降解，使废水处理结果符合标准，处理效果好。

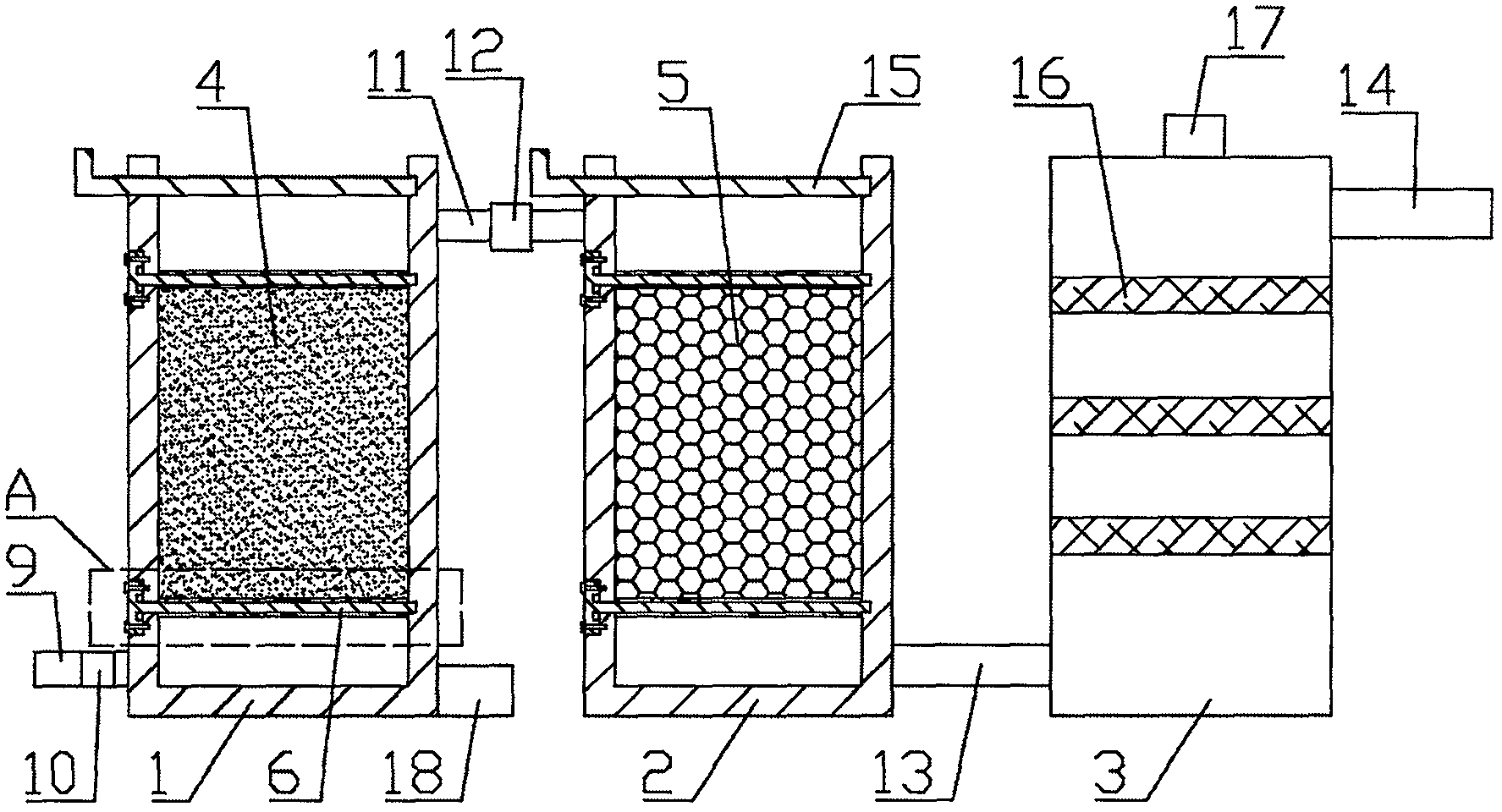

摘要附图
权利要求书
1.农药废水过滤器，其特征在于：包括依次连接的砂滤罐、活性炭过滤罐以及微滤装置;
所述砂滤罐中的石英砂以及活性炭过滤罐中的活性炭分别通过上、下两块带孔的T型插板分别固定在砂滤罐以及活性炭过滤罐的中部区域，所述砂滤罐、活性炭过滤罐的内壁上设置有与所述插板相适配的滑槽;
所述插板与砂滤罐、活性炭过滤罐之间设置有密封垫，所述插板上设置有与所述密封垫相适配的卡槽;
所述砂滤罐的底部设置有进水管，进水管上设置有提升泵，所述砂滤罐与活性炭过滤罐的上部通过第一管路连接，所述第一管路上设置有单向阀，所述活性炭过滤罐与微滤装置的下部通过第二管路连接，所述微滤装置的上部设置有出水管;
所述砂滤罐、活性炭过滤罐的顶部滑动设置有L型挡板。
2.根据权利要求1所述的农药废水过滤器，其特征在于：所述微滤装置中设置有多组过滤膜，过滤膜上设置有农药工程菌群。
3.根据权利要求1所述的农药废水过滤器，其特征在于：所述微滤装置的顶部设置有输氧口。
4.根据权利要求1所述的农药废水过滤器，其特征在于：所述插板通过螺钉与砂滤罐、活性炭过滤罐连接。
5.根据权利要求1所述的农药废水过滤器，其特征在于：所述砂滤罐的底部设置有排砂口。
说明书
农药废水过滤器
技术领域
本实用新型涉及农药废水净化技术领域，尤其涉及一种农药废水过滤器。
背景技术
农药品种繁多，农药复配污水水质复杂，其主要特点是：1、污染物浓度较高，化学需氧量COD可达每升数万毫克;2、毒性大，农药复配污水中除含有农药和中间体外，还含有酚、砷、汞等有毒物质以及许多生物难以降解的物质;3、有恶臭，对人的呼吸道和粘膜有刺激性;4、水质、水量不稳定。农药复配污水对环境的污染非常严重。处理农药复配污水的目的是降低其中污染物的浓度，提高回收利用率，力求达到无害化。目前常用的处理装置有：电解装置，深度氧化装置，超声波装置，光催化装置等，以上处理装置普遍存在投资成本较高，运行成本高的缺点，并且不适于小水量的农药复配污水的处理。
实用新型内容
本实用新型的目的在于避免现有技术的不足之处，提供农药废水过滤器，从而有效解决现有技术中存在的不足之处。
为实现上述目的，本实用新型采取的技术方案为：农药废水过滤器，包括依次连接的砂滤罐、活性炭过滤罐以及微滤装置;
所述砂滤罐中的石英砂以及活性炭过滤罐中的活性炭分别通过上、下两块带孔的T型插板分别固定在砂滤罐以及活性炭过滤罐的中部区域，所述砂滤罐、活性炭过滤罐的内壁上设置有与所述插板相适配的滑槽;
所述插板与砂滤罐、活性炭过滤罐之间设置有密封垫，所述插板上设置有与所述密封垫相适配的卡槽;
所述砂滤罐的底部设置有进水管，进水管上设置有提升泵，所述砂滤罐与活性炭过滤罐的上部通过第一管路连接，所述第一管路上设置有单向阀，所述活性炭过滤罐与微滤装置的下部通过第二管路连接，所述微滤装置的上部设置有出水管;
所述砂滤罐、活性炭过滤罐的顶部滑动设置有L型挡板。
进一步，所述微滤装置中设置有多组过滤膜，过滤膜上设置有农药工程菌群。
进一步，所述微滤装置的顶部设置有输氧口。
进一步，所述插板通过螺钉与砂滤罐、活性炭过滤罐连接。
进一步，所述砂滤罐的底部设置有排砂口。
本实用新型的上述技术方案具有以下有益效果：本实用新型结构相对独立，投资成本低，使用简单，更换材料方便，运行成本低;通过石英砂、活性炭过滤去除了悬浮物和胶体性杂质，经过过滤膜以及农药工程菌群作用实现生物降解，使废水处理结果符合标准，处理效果好。
