申请日2017.03.31
公开(公告)日2017.11.24
IPC分类号E03C1/122; E03D5/01; E03C1/298; E03B11/02
摘要
本实用新型提供了一种家用废水再利用系统，包括：液压缸，其上套设有一支撑板;第一连接板，其与液压缸的活塞杆相连，两端分别设置有通孔;导向杆，其一端垂直设置于支撑板上，所述导向杆分别穿过第一连接板上的通孔;第二连接板，其与导向杆的另一端固定连接;两组剪刀臂，其分别与第一连接板和第二连接板铰接;支撑平台，其底部与两组剪刀臂的第一支撑臂的另一端和第二支撑臂的另一端铰接;储水器，其底部间隔设置有一进水口和一出水口;以及水泵，其一端通过水管与储水箱体上的出水口连接，其另一端通过水管与马桶水箱连接。本实用新型可以很省时省力地将洗衣服的废水再次用于冲厕所。
权利要求书
1.一种家用废水再利用系统，其特征在于，包括：
液压缸，液压缸的缸体上套设有一支撑板，支撑板的设置方向与液压缸的活塞杆方向垂直;
第一连接板，其垂直设置在液压缸的活塞杆的自由端上，第一连接板上设置有通孔;
导向杆，其一端垂直设置在所述支撑板上，所述导向杆穿过第一连接板上的通孔以将所述第一连接板设置在所述导向杆上，使得所述第一连接板可沿所述导向杆做直线往复运动;
第二连接板，其与导向杆的另一端固定连接，所述第二连接板与所述导向杆垂直;
两组剪刀臂，每组剪刀臂均包括第一支撑臂、第二支撑臂以及连接轴，所述第一支撑臂和所述第二支撑臂交叉设置，所述连接轴依次穿过第一支撑臂的中部和第二支撑臂的中部将所述第一支撑臂和所述第二支撑臂连接，以使所述第一支撑臂和所述第二支撑臂绕连接轴可转动，两组剪刀臂的第一支撑臂的一端均与第一连接板铰接，两组剪刀臂的第二支撑臂的一端均与第二连接板铰接;
支撑平台，其底部与两组剪刀臂的第一支撑臂的另一端和第二支撑臂的另一端铰接;
储水器，其设置在地面上，所述储水器包括刚性的储水箱体和柔性的储水袋，所述储水袋设置在储水箱体的上部以使两者之间形成一密闭的储水空间，储水箱体侧壁的底部间隔设置有一进水口和一出水口;以及
水泵，其一端通过水管与储水箱体上的出水口连接，其另一端通过水管与马桶水箱连接。
2.如权利要求1所述的家用废水再利用系统，其特征在于，储水箱体的一侧面与墙壁相抵触，储水箱体的其他三个侧面的两侧均沿高度方向设置有一L型凸条，同一侧面上的两个L型凸条相向设置形成两条滑槽，所述两条滑槽内设置一挡板，挡板的两侧边分别设置有滑轮，挡板两侧的滑轮分别与两条滑槽滑接使得挡板可在滑槽中做上下直线运动。
3.如权利要求2所述的家用废水再利用系统，其特征在于，每个L型凸条的上部均设置有一限位装置，限位装置包括限位螺栓，L型凸条上的一侧面的上部设有通孔，通孔的内圆周面上具有与限位螺栓相匹配的内螺纹，通过所述内螺纹连接所述限位螺栓与与通孔。
4.如权利要求3所述的家用废水再利用系统，其特征在于，L型凸条上设有通孔的一侧面与所述L型凸条所在的储水箱体的侧面平行。
5.如权利要求2所述的家用废水再利用系统，其特征在于，所述储水袋为长方体形，且储水袋的长度、宽度分别与储水箱体的长度、宽度相等。
6.如权利要求1所述的家用废水再利用系统，其特征在于，导向杆的长度大于两组剪刀臂的第一支撑臂和第二支撑臂的长度。
7.如权利要求1所述的家用废水再利用系统，其特征在于，储水箱体的进水口处设置有一单向阀。
8.如权利要求1所述的家用废水再利用系统，其特征在于，所述导向杆的两端等高，且两组剪刀臂的第一支撑臂和第二支撑臂长度相等。
说明书
家用废水再利用系统
技术领域
本实用新型涉及废水再利用技术领域，更为具体地，涉及一种家用废水再利用系统。
背景技术
洗过衣服的水既有碱性，又无杂质，如果用于冲厕所不仅能够将大小便冲下去，碱性的水还非常有利于清洁便盆。目前很多家庭为节约用水，经常将洗衣服的水存储起来冲厕所，这样做虽然节约了水，但是也存在很多问题：首先，洗衣机放在地板上，排水管位置低，把洗衣水接起来不容易，这样就需要把排水管加长，用一个大盆接水，还时刻看住，防止盆满溢出;其次，接起来的水一般要用水桶提到卫生间去，这样就比较吃力;再次，洗衣服和上厕所时间不一致，接起来的水一般在厕所要用多个桶储存起来，既占地方，又不美观;最后，冲厕所时需要在水桶中放一水瓢，用于舀水，不方便。因此需要开发出一种省时省力且使用方便的家用废水再利用系统。
实用新型内容
鉴于上述问题，本实用新型的目的是提供一种家用废水再利用系统，以解决目前家庭人工将洗衣机洗衣服的水用桶储存起来冲厕所很不方便的问题。
为了实现上述目的，本实用新型通过以下的技术方案来实现的：

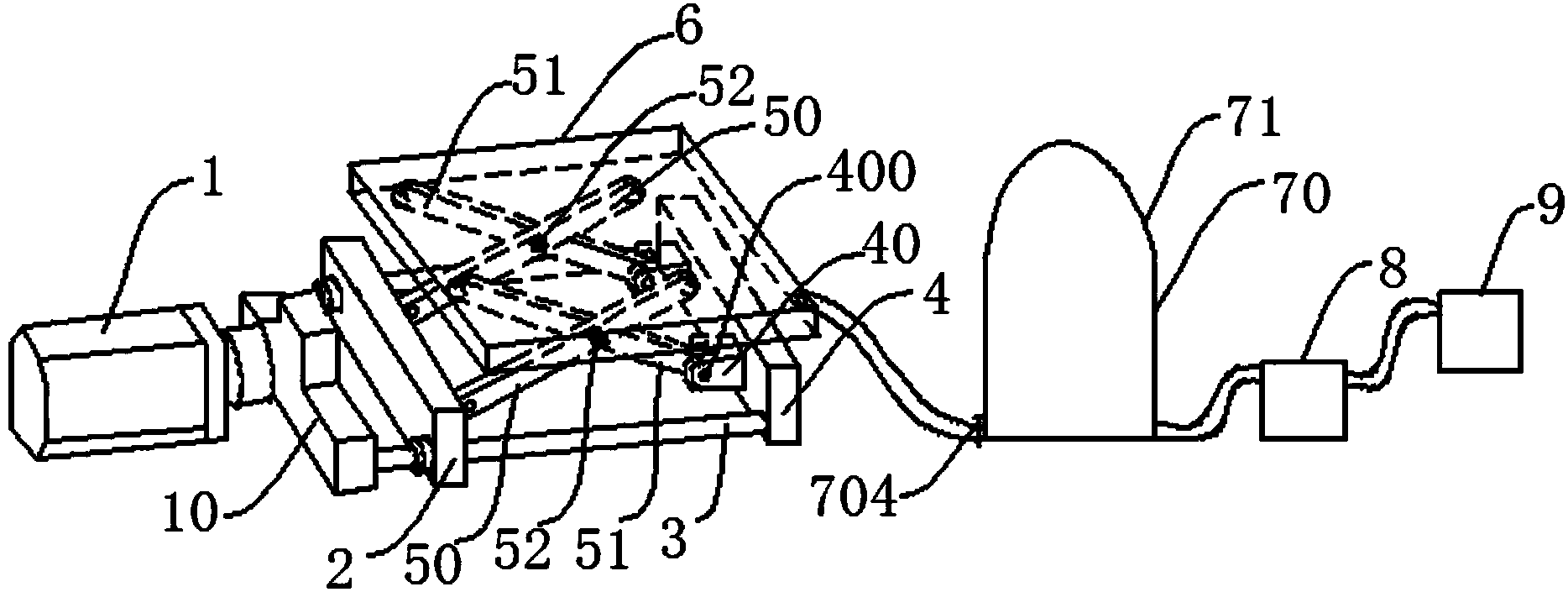

一种家用废水再利用系统，包括：
液压缸，液压缸的缸体上套设有一支撑板，支撑板的设置方向与液压缸的活塞杆方向垂直;
第一连接板，其垂直设置在液压缸的活塞杆的自由端上，第一连接板上设置有通孔;
导向杆，其一端垂直设置在所述支撑板上，所述导向杆分别穿过第一连接板上的通孔以将所述第一连接板设置在所述导向杆上使得所述第一连接板可沿所述导向杆做直线往复运动;
第二连接板，其与导向杆的另一端固定连接，所述第二连接板与所述导向杆垂直;
两组剪刀臂，每组剪刀臂均包括第一支撑臂、第二支撑臂以及连接轴，所述第一支撑臂和所述第二支撑臂交叉设置，所述连接轴依次穿过第一支撑臂的中部和第二支撑臂的中部将所述第一支撑臂和所述第二支撑臂连接以使所述第一支撑臂和所述第二支撑臂可绕连接轴转动，两组剪刀臂的第一支撑臂的一端均与第一连接板铰接，两组剪刀臂的第二支撑臂的一端均与第二连接板铰接;
支撑平台，其底部与两组剪刀臂的第一支撑臂的另一端和第二支撑臂的另一端铰接;
储水器，其设置在地面上，所述储水器包括刚性的储水箱体和柔性的储水袋，所述储水袋设置在储水箱体的上部以使两者之间形成一密闭的储水空间，储水箱体侧壁的底部间隔设置有一进水口和一出水口;以及
水泵，其一端通过水管与储水箱体上的出水口连接，其另一端通过水管与马桶水箱连接。
优选的是，储水箱体的一侧面与墙壁相抵触，储水箱体的其他三个侧面的两侧均沿高度方向设置有一L型凸条，同一侧面上的两个L型凸条相向设置形成两条滑槽，所述两条滑槽内设置一挡板，挡板的两侧边分别设置有滑轮，挡板两侧的滑轮分别与两条滑槽滑接使得挡板可在滑槽中做上下直线运动。
优选的是，每个L型凸条的上部均设置有一限位装置，限位装置包括限位螺栓，L型凸条上的一侧面的上部设有通孔，通孔的内圆周面上具有与限位螺栓相匹配的内螺纹，通过所述内螺纹连接所述限位螺栓与与通孔。
优选的是，L型凸条上设有通孔的一侧面与该L型凸条所在的储水箱体的侧面平行。
优选的是，所述储水袋为长方体形，且储水袋的长度、宽度分别与储水箱体的长度、宽度相等。
优选的是，导向杆的长度大于两组剪刀臂的第一支撑臂和第二支撑臂的长度。
优选的是，储水箱体的进水口处设置有一单向阀。
优选的是，所述导向杆的两端等高，且两组剪刀臂的第一支撑臂和第二支撑臂长度相等。
本实用新型至少包括以下有益效果：
(1)本实用新型在使用时，将洗衣机放在支撑平台上，洗衣机在洗衣服的时候，开启液压缸使其工作，液压缸中的活塞运动通过活塞杆推动第一连接板在导向杆上做向第二连接板靠近的运动，第一连接板运动带动两根第一支撑臂向上转动，由于连接轴的存在，第一支撑臂带动两根第二支撑臂向上转动，从而将支撑平台上的洗衣机升高，当洗衣机升高到一定的高度，将液压缸停止工作。洗衣机洗衣服的过程中会排出脏水，洗衣机的出水管与储水箱体底部的进水口通过管道相连，由于洗衣机被升高，洗衣机出水管的高度高于位于地面上的储水箱体底部的进水口的高度，所以洗衣机排出的脏水可以自流到储水箱体中被储存。由于储水袋是柔性的，因此，当水量较多时，其体积可以膨胀以储存更多的废水;当水量较少时，其可以放于储水箱体内减少占用空间;本实用新型可以很省时省力地将洗衣服的废水再次用于冲厕所，不但可以节约水资源还能有利于将厕所冲洗干净;
(2)在储水箱体的顶部设置挡板可以将柔性的储水袋限制在一定的范围内变形，防止储水袋在水的重力作用下往下变形从而将储水袋从储水箱体上撕下;
(3)在L型凸条的上部设置限位装置可以防止挡板在受储水袋的挤压时滑至滑槽底部;
(4)由于储水箱体的进水口位置较低，当储水箱体的水位升高至与洗衣机出水口的高度相同或高于洗衣机出水口时，在储水箱体的进水口处设置有一单向阀，可以防止储水器中的水回流至洗衣机中。
