申请日2017.03.20
公开(公告)日2017.10.10
IPC分类号C02F9/14
摘要
本实用新型公开了一种生物降解污水处理装置，包括第一箱体外壳和第二箱体外壳，所述第二箱体外壳的下端设有底座，所述底座的内侧底部设有鼓风机，所述鼓风机的一侧设有导管，所述导管远离鼓风机的一端设有安装座，所述安装座的上端均匀设有若干个喷头，所述第一箱体外壳的上端中心处设有进料漏斗，所述进料漏斗的延伸端设有扩散管，所述扩散管的下端均匀设有若干个喷管，所述第二箱体外壳的内壁一侧固定连接有搅拌箱，所述搅拌箱内垂直设有转轴，所述转轴的下端两侧对称设有搅拌轮，所述搅拌箱的下端一侧设有过滤箱。本实用新型结构简单，易操作，污水和降解物料得到充分反应，净化效果更好，该装置使用便捷巧妙，适宜广泛推广。

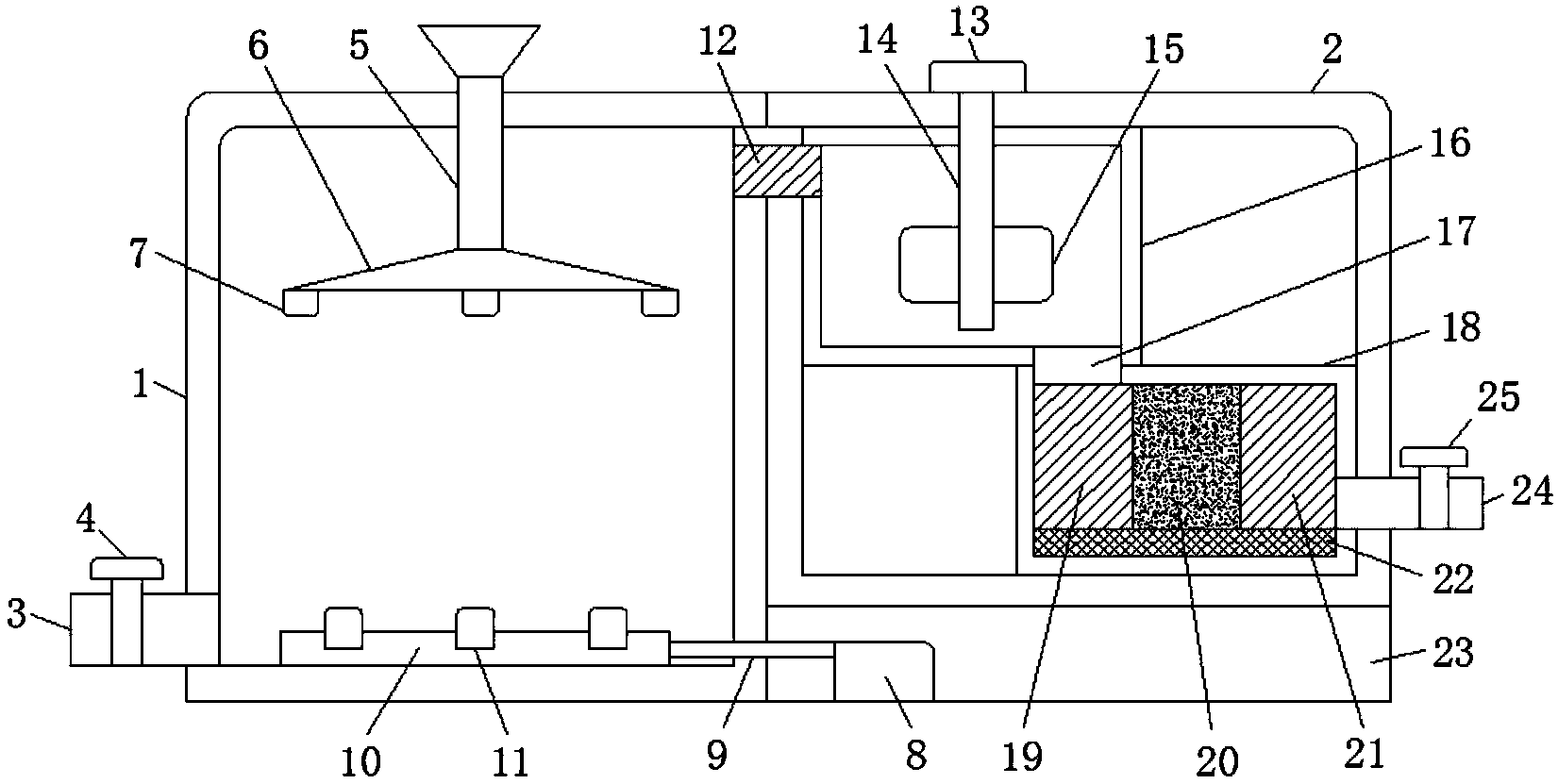

摘要附图
权利要求书
1.一种生物降解污水处理装置，包括第一箱体外壳(1)和第二箱体外壳(2)，所述第一箱体外壳(1)的上端一侧连通有第一连接管(12)，且第一箱体外壳(1)通过第一连接管(12)与第二箱体外壳(2)连接，其特征在于：所述第二箱体外壳(2)的下端设有底座(23)，所述底座(23)的内侧底部设有鼓风机(8)，所述鼓风机(8)的一侧设有导管(9)，所述导管(9)远离鼓风机(8)的一端设有安装座(10)，所述安装座(10)的上端均匀设有若干个喷头(11)，所述第一箱体外壳(1)的下端一侧连通有进液管(3)，所述进液管(3)的外壁一侧设有第一阀门(4)，所述第一箱体外壳(1)的上端中心处设有进料漏斗(5)，且进料漏斗(5)穿过第一箱体外壳(1)的外壁并向内延伸，所述进料漏斗(5)的延伸端设有扩散管(6)，所述扩散管(6)的下端均匀设有若干个喷管(7)，所述第二箱体外壳(2)的内壁一侧固定连接有搅拌箱(16)，所述搅拌箱(16)内垂直设有转轴(14)，且转轴(14)穿过搅拌箱(16)和第二箱体外壳(2)的外壁并向外延伸，所述转轴(14)的延伸端设有驱动电机(13)，所述转轴(14)的下端两侧对称设有搅拌轮(15)，所述搅拌箱(16)的下端一侧设有过滤箱(18)，所述搅拌箱(16)和过滤箱(18)之间连通有第二连接管(17)，所述过滤箱(18)的内侧底部设有吸附板(22)，所述吸附板(22)的上端以水流的方向依次设有第一过滤网(19)、滤芯(20)和第二过滤网(21)，所述过滤箱(18)的下端一侧设有排液管(24)，所述排液管(24)的外壁一侧设有第二阀门(25)，所述鼓风机(8)和驱动电机(13)均与外接电源电连接。
2.根据权利要求1所述的一种生物降解污水处理装置，其特征在于：所述安装座(10)的上端均匀设有3-5个喷头(11)。
3.根据权利要求1所述的一种生物降解污水处理装置，其特征在于：所述扩散管(6)的下端均匀设有3-5个喷管(7)。
4.根据权利要求1所述的一种生物降解污水处理装置，其特征在于：所述第一连接管(12)和第二连接管(17)内均设有过滤网。
说明书
一种生物降解污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种生物降解污水处理装置。
背景技术
目前，经常排放的生活污水和工业污水含有大量的固体残渣、有机悬浮物。各类致病菌、病毒、寄生虫卵等有害成分，如果不对其进行处理，会严重污染环境，并且危害人类的生命健康。而且，随着工业的发展，城市生活用水和工业污水的排放量都相应的增加，城市水资源供求矛盾将日益凸显，因此节水治污必将成为社会的焦点。现在家庭、酒店等产生的生活污水及清洗汽车的污水都是直接排放，没有进行在此利用，这样对水资源浪费极大，特别是对于缺水的地区显得尤为突出，而现有的污水处理器，设计结构不合理，投放的生物降解物料与污水不能充分混合，且过滤效果不理想。
实用新型内容
为了解决上述背景技术中提到的问题，本实用新型提供一种生物降解污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种生物降解污水处理装置，包括第一箱体外壳和第二箱体外壳，所述第一箱体外壳的上端一侧连通有第一连接管，且第一箱体外壳通过第一连接管与第二箱体外壳连接，所述第二箱体外壳的下端设有底座，所述底座的内侧底部设有鼓风机，所述鼓风机的一侧设有导管，所述导管远离鼓风机的一端设有安装座，所述安装座的上端均匀设有若干个喷头，所述第一箱体外壳的下端一侧连通有进液管，所述进液管的外壁一侧设有第一阀门，所述第一箱体外壳的上端中心处设有进料漏斗，且进料漏斗穿过第一箱体外壳的外壁并向内延伸，所述进料漏斗的延伸端设有扩散管，所述扩散管的下端均匀设有若干个喷管，所述第二箱体外壳的内壁一侧固定连接有搅拌箱，所述搅拌箱内垂直设有转轴，且转轴穿过搅拌箱和第二箱体外壳的外壁并向外延伸，所述转轴的延伸端设有驱动电机，所述转轴的下端两侧对称设有搅拌轮，所述搅拌箱的下端一侧设有过滤箱，所述搅拌箱和过滤箱之间连通有第二连接管，所述过滤箱的内侧底部设有吸附板，所述吸附板的上端以水流的方向依次设有第一过滤网、滤芯和第二过滤网，所述过滤箱的下端一侧设有排液管，所述排液管的外壁一侧设有第二阀门，所述鼓风机和驱动电机均与外接电源电连接。
优选地，所述安装座的上端均匀设有3-5个喷头。
优选地，所述扩散管的下端均匀设有3-5个喷管。
优选地，所述第一连接管和第二连接管内均设有过滤网。
本实用新型中，使用者使用该装置时，首先打开第一阀门，污水从进液管排入第一箱体外壳内，待污水排至第一连接管管口处，向进料漏斗投放生物降解物料，物料经扩散管和喷管的作用，与污水反应更加均匀，再打开鼓风机，由于安装座上端设置有3-5个喷头，空气从喷头内向上排出，从而使得降解物料与污水充分混合，从而达到更加理想效果，充分混合反应的污水经第一连接管排入搅拌箱，由于搅拌箱内通过驱动电机连接有转轴，且转轴的下端两侧对称设置有搅拌轮，使得污水进一步混合反应，之后再经第二连接管内的过滤网过滤后排入过滤箱，且过滤箱的内侧底部设置有吸附板，能够对降解的污泥进行吸附，同时吸附板的上端以水流的方向依次设置有第一过滤网、滤芯和第二过滤网，充分过滤之后，得到的净水经排液管排出。本实用新型结构简单，易操作，污水和降解物料得到充分反应，净化效果更好，该装置使用便捷巧妙，适宜广泛推广。
