申请日2017.05.03
公开(公告)日2017.08.22
IPC分类号C02F1/44
摘要
本发明属于污水过滤装置技术领域，公开了一种污水用超滤膜过滤装置，包括储水箱，储水箱内设有过滤组，过滤组包括贯穿储水箱的导水管，导水管的管壁设有若干通孔，且导水管的外壁套设有多个超滤膜，超滤膜的内部通过通孔与导水管连通;导水管的一端连接有进水管，导水管的另一端转动连接有滚筒，进水管上连接有水泵，水泵上连接有压力调节器，滚筒上转动连接传动装置，滚筒的内壁设有若干凹槽，滚筒与导水管之间设有压板。解决了现有技术超滤膜的两侧易紧贴，导致过滤效果不佳的问题。
权利要求书
1.一种污水用超滤膜过滤装置，包括储水箱，储水箱内设有过滤组，其特征在于：过滤组包括贯穿储水箱的导水管，导水管的管壁设有若干通孔，且导水管的外壁套设有多个超滤膜，超滤膜的内部通过通孔与导水管连通;导水管的一端连接有进水管，导水管的另一端转动连接有滚筒，进水管上连接有水泵，水泵上连接有压力调节器，滚筒上转动连接有传动装置，滚筒的内壁设有若干凹槽，滚筒与导水管之间设有压板。
2.根据权利要求1所述的一种污水用超滤膜过滤装置，其特征在于：所述超滤膜呈半圆环状，且超滤膜位于导水管的下方。
3.根据权利要求2所述的一种污水用超滤膜过滤装置，其特征在于：所述导水管与储水箱转动连接。
4.根据权利要求3所述的一种污水用超滤膜过滤装置，其特征在于：所述导水管一侧的底部连接有排污管，排污管位于导水管上设有压板的一侧，排污管上连接有控制阀。
5.根据权利要求4所述的一种污水用超滤膜过滤装置，其特征在于：所述滚筒的下方设有支架，传动装置包括齿轮、与齿轮啮合的齿圈和安装在支架上的电机，齿轮与电机的输出轴连接，齿圈与滚筒的外壁固定连接。
6.根据权利要求5所述的一种污水用超滤膜过滤装置，其特征在于：所述过滤组为多个，且多个过滤组并排设置在导水管上。
说明书
一种污水用超滤膜过滤装置
技术领域
本发明属于污水过滤装置领域，具体涉及一种污水用超滤膜过滤装置。
背景技术
污水处理，是指为使污水达到排水或再次使用的水质要求，而对其净化的过程，广泛应用在建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮各个领域。污水处理过程中需要将漂浮和悬浮的大小固体颗粒过滤，现目前常用的是超滤水。超滤水是一种以筛分为分离原理，以压力为推动力的膜分离过程，主要利用超滤膜作为过滤的工具。但是超滤膜在将污水过滤后，过滤孔上会残留杂质，导致过滤孔堵塞，使得污水过滤的效果不佳。
因此，专利公开号为CN103877857B的中国专利，提供了一种超滤膜过滤装置，包括控制箱和取样箱，控制箱内设有蠕动泵和空气泵，取样箱内设有超滤膜取样组，超滤膜取样组包括取样管、超过滤膜和压板，取样管上设有取样孔，超过滤膜分别设置在取样管的两侧，两个超过滤膜的边缘相互抵接密封，且超过滤膜通过取样孔与取样管连通;取样管的一端与蠕动泵连通;超滤膜取样组的下方设有空气吹扫管，空气吹扫管上设有吹扫孔，空气吹扫管的一端与空气泵连接。该技术方案使用时，向取样箱内加入污水，污水通过超过滤膜过滤后渗透液进入超过滤膜的内部，再通过取样孔进入取样管内，蠕动泵转动，将渗透液抽走;长时间的过滤后，残留在超过滤膜外部的浓缩液内的杂质会吸附在超过滤膜的过滤孔上，将过滤孔堵塞，此时，反转蠕动泵，蠕动泵向信号过滤膜内冲入水，使得超过滤膜鼓起，再通过空气泵向空气吹扫管内吹气，再通过吹扫孔进行吹扫，使得超过滤膜表面的杂质脱落。本技术方案在超过滤膜清洗时，不需将超过滤膜取下，能够直接清洗，减少了人工劳动强度，并且清洗的效率高。
但是，上述技术方案还存在以下技术问题：超过滤膜是软的，通过从外到内的进行过滤水，会挤压超过滤膜，使得超过滤膜的两侧相互紧贴，导致过滤的效果不佳。
发明内容
本发明意在提供一种污水用超滤膜过滤装置，以解决现有技术超滤膜的两侧易紧贴，导致过滤效果不佳的问题。

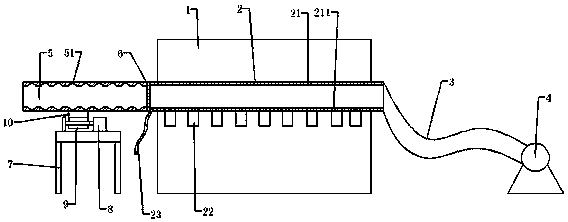

为实现上述目的，本发明提供如下技术方案，一种污水用超滤膜过滤装置，包括储水箱，储水箱内设有过滤组，过滤组包括贯穿储水箱的导水管，导水管的管壁设有若干通孔，且导水管的外壁套设有多个超滤膜，超滤膜的内部通过通孔与导水管连通;导水管的一端连接有进水管，导水管的另一端转动连接有滚筒，进水管上连接有水泵，水泵上连接有压力调节器，滚筒上转动连接有传动装置，滚筒的内壁设有若干凹槽，滚筒与导水管之间设有压板。
本方案技术特征的技术效果：储水箱用于收集过滤后的水;过滤组用于过滤污水中的漂浮和悬浮的大小固体颗粒;导水管用于传导污水，通孔用于引导污水进入超滤膜内部;压力调节器用于调节污水的流速;污水通过进水管流入导水管内，再通过通孔进入超滤膜内，在水压的作用下，超滤膜将渗透液过滤至外部，带有杂质的浓缩液残留在超滤膜的内部，长时间的过滤后，超滤膜的过滤孔上会残留有杂质，杂质会将超滤膜的过滤孔堵塞;此时，停止向进水管内加水，使得进水管内的水进入底部的超滤膜内，全部被过滤，再高速的向进水管内充入水，在水压的作用下水高速的进入超滤膜内，高速的水对超滤膜上残留的杂质进行冲刷，再排至滚筒内。滚筒转动会产生离心力，由于单位体积内杂质的质量大于水的质量，因此杂质会沿着滚筒的筒壁转动，杂质转动至滚筒内壁的凹槽内时，便停留在凹槽内，剩余的水会呈螺旋状的输送至滚筒的端部进行收集。
本方案的技术原理是：通过水泵将污水导入导水管内，再进入超滤膜内部，通过超滤膜将污水进行过滤，超滤膜长时间使用后会在过滤孔上残留杂质，导致过滤孔堵塞;此时，通过压力调节器增加水的流速，使得水高速的进入导水管内，再通过通孔高速的进入超滤膜内，对超滤膜进行冲刷，再打开压板，使得过滤后的浓缩液和杂质被水充入滚筒内，再关闭压板，传动装置带动滚筒转动，在离心力的作用下，杂质进入滚筒的内壁的凹槽内，水呈螺旋状的向滚筒的端部移动。
本方案能产生的技术效果是：
1、现有技术通过水由外到内的进入超滤膜内进行过滤，会导致超滤膜两侧相互挤压、紧贴，使得过滤的效果不佳，本技术方案通过污水从超滤膜内部到外部，在过滤时，将超滤膜鼓起，在进行过滤，使得超滤膜上的每一个过滤孔均达到过滤的效果，使得过滤的效果好;
2、通过有内到外的过滤后，超滤膜的内部会有杂质残留，不易排出，通过向水泵向导水管内高压的加入水，水从通孔高压的向超滤膜内喷射，将超滤膜内的过滤孔上的杂质进行冲刷，对超滤膜进行清洗;
3、清洗后，通过带有大量杂质的水进入滚筒，滚筒转动，由于单位体积内杂质的质量大于水的质量，因此在滚筒离心力的作用下，杂质沿着滚筒壁转动，因此当杂质移动至凹槽内时，在凹槽内进行收集。
以下是基于上述方案的优选方案：
优选方案一：所述超滤膜呈半圆环状，且超滤膜位于导水管的下方。污水在重力的作用下会向下移动，因此污水在导水管上方的挤压超滤膜的力不够大，对于污水的过滤滤没有作用，将超滤膜设置为半圆环状，能够节约成本。
优选方案二：基于优选方案一，所述导水管与储水箱转动连接。高速的水对超滤膜冲刷后，转动导水管，使得冲刷后的水能够快速的将杂质导入导水管内，实现超滤膜内杂质的导出。
优选方案三：基于优选方案二，所述导水管一侧的底部连接有排污管，排污管位于导水管上设有压板的一侧，排污管上连接有控制阀。排污管能够将超滤膜过滤后残留的浓缩液排走，避免水质内污染。
优选方案四：基于优选方案三，所述滚筒的下方设有支架，传动装置包括齿轮、与齿轮啮合的齿圈和安装在支架上的电机，齿轮与电机的输出轴连接，齿圈与滚筒的外壁固定连接。通过齿轮齿圈配合对滚筒进行传动，传动稳定，并且使用寿命长，工作安全。
优选方案五：基于优选方案四，所述过滤组为多个，且多个过滤组并排设置在导水管上。能够同时进行大量的污水过滤，提高污水过滤的效率。
