申请日2017.03.31
公开(公告)日2017.11.14
IPC分类号C02F9/14; C02F103/32
摘要
本实用新型公开了废水处理技术领域的一种带有过滤功能的淀粉废水处理装置，所述过滤箱的顶部右侧插接有进液管，所述分液管的底部安装有过滤管，所述沉淀箱的内腔左右两侧分别设置有第一挡板和第二挡板，所述曝气箱的顶部通过铰链安装有过滤盖板，所述曝气箱的顶部一侧设置有气泵，所述进气管贯穿过滤盖板延伸至曝气箱的内腔底部，所述进气管的底端与设置在曝气箱内腔底部的分流盘的外壁连接，该装置结构简单，通过过滤管和两组挡板对淀粉废水进行有效的过滤沉淀，最后通过曝气操作，空气在废液中形成的小气泡与废水充分接触，快速向废水中增氧，便于统一清理，杜绝淀粉生产中所产生的废水对环境的影响，减小企业成本。
权利要求书

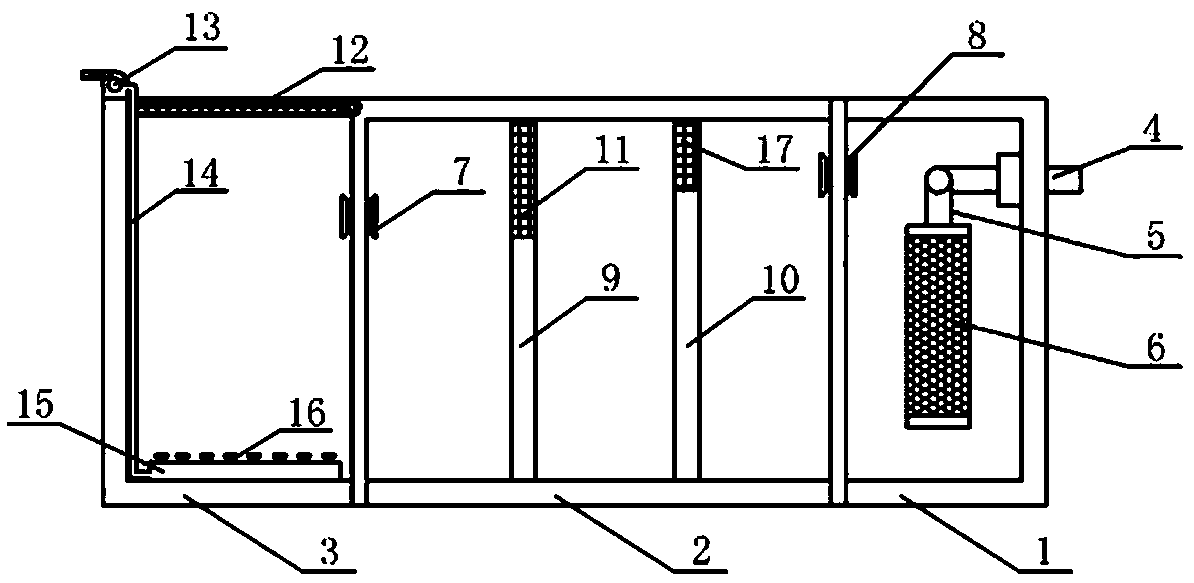

1.一种带有过滤功能的淀粉废水处理装置，包括过滤箱(1)，所述过滤箱(1)的左侧设置有沉淀箱(2)，所述沉淀箱(2)的左侧设置有曝气箱(3)，其特征在于：所述过滤箱(1)的顶部右侧插接有进液管(4)，所述进液管(4)的左端安装有分液管(5)，所述分液管(5)的底部安装有过滤管(6)，所述沉淀箱(2)的顶部左右两侧分别设置有左通管(7)和右通管(8)，所述沉淀箱(2)的内腔左右两侧分别设置有第一挡板(9)和第二挡板(10)，且第一挡板(9)和第二挡板(10)将沉淀箱(2)的内腔分为三组相同体积的空腔，且第一挡板(9)的顶部安装有第一过滤直板(11)，所述第二挡板(10)的顶部安装有第二过滤直板(17)，所述曝气箱(3)的顶部通过铰链安装有过滤盖板(12)，所述曝气箱(3)的顶部一侧设置有气泵(13)，且气泵(13)的出气口安装有进气管(14)，所述进气管(14)贯穿过滤盖板(12)延伸至曝气箱(13)的内腔底部，所述进气管(14)的底端与设置在曝气箱(3)内腔底部的分流盘(15)的外壁连接，所述分流盘(15)的顶部均匀设置有气嘴(16)。
2.根据权利要求1所述的一种带有过滤功能的淀粉废水处理装置，其特征在于：所述过滤管(6)包括外壳(62)，所述外壳(62)的底部设置有底盖(61)，所述外壳(62)的内壁与过滤膜(63)的外壁贴合，所述过滤膜(63)的内壁均匀设置有缓冲板(65)，且缓冲板(65)的另一端与输送管(64)的外壁连接，所述输送管(64)的外壁均匀开设有出液孔(66)，且外壳(62)和过滤膜(63)上均匀开设有通孔。
3.根据权利要求1所述的一种带有过滤功能的淀粉废水处理装置，其特征在于：所述沉淀箱(2)的左右两侧分别通过左通管(7)和右通管(8)与曝气箱(3)和过滤箱(1)的内腔联通。
4.根据权利要求1所述的一种带有过滤功能的淀粉废水处理装置，其特征在于：所述第一过滤直板(11)的长度为第二过滤直板(17)的两倍。
说明书
一种带有过滤功能的淀粉废水处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种带有过滤功能的淀粉废水处理装置。
背景技术
淀粉主要应用在食品加工中，在工业上也有一定的用途，在进行大批量淀粉加工的同时，也会产生大量的废水，而淀粉废水容易腐败发酵，排入到河流中，使得水质发黑发臭，并且会消耗水中的溶解氧，促进藻类及水生植物的繁殖，量大时造成河流严重缺氧，发生厌氧腐败，散发恶臭，鱼虾、贝类等水生物可能会因此窒息而亡，对环境造成了严重的污染，传统的处理方式是使用化学方法进行沉降后再排放，但是使用的化学试剂会对环境再次造成污染，并且化学方法的使用成本较高，为此，我们提出一种带有过滤功能的淀粉废水处理装置。
实用新型内容
本实用新型的目的在于提供一种带有过滤功能的淀粉废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种带有过滤功能的淀粉废水处理装置，包括过滤箱，所述过滤箱的左侧设置有沉淀箱，所述沉淀箱的左侧设置有曝气箱，所述过滤箱的顶部右侧插接有进液管，所述进液管的左端安装有分液管，所述分液管的底部安装有过滤管，所述沉淀箱的顶部左右两侧分别设置有左通管和右通管，所述沉淀箱的内腔左右两侧分别设置有第一挡板和第二挡板，且第一挡板和第二挡板将沉淀箱的内腔分为三组相同体积的空腔，且第一挡板的顶部安装有第一过滤直板，所述第二挡板的顶部安装有第二过滤直板，所述曝气箱的顶部通过铰链安装有过滤盖板，所述曝气箱的顶部一侧设置有气泵，且气泵的出气口安装有进气管，所述进气管贯穿过滤盖板延伸至曝气箱的内腔底部，所述进气管的底端与设置在曝气箱内腔底部的分流盘的外壁连接，所述分流盘的顶部均匀设置有气嘴。
优选的，所述过滤管包括外壳，所述外壳的底部设置有底盖，所述外壳的内壁与过滤膜的外壁贴合，所述过滤膜的内壁均匀设置有缓冲板，且缓冲板的另一端与输送管的外壁连接，所述输送管的外壁均匀开设有出液孔，且外壳和过滤膜上均匀开设有通孔。
优选的，所述沉淀箱的左右两侧分别通过左通管和右通管与曝气箱和过滤箱的内腔联通。
优选的，所述第一过滤直板的长度为第二过滤直板的两倍。
与现有技术相比，本实用新型的有益效果是：该装置结构简单，通过过滤管和两组挡板对淀粉废水进行有效的过滤沉淀，使得淀粉废水中较大颗粒杂物进行沉积处理，最后通过曝气操作，空气在废液中形成的小气泡与废水充分接触，快速向废水中增氧，废水中的有机物在富养条件下有小的降解，析出并且沉淀在曝气箱的内腔中，便于统一清理，杜绝淀粉生产中所产生的废水对环境的影响，减小企业成本。
