申请日2017.03.29
公开(公告)日2017.06.30
IPC分类号C02F3/30; C02F3/34; C02F101/16; C02F101/30
摘要
本发明提出了一种用于污水处理的箱笼式颗粒分布小系统，包括接触器，所述接触器包括壳体，所述壳体内部为中空壳体，所述壳体的侧面、顶面或底面中至少一面设有通孔，所述壳体内设有颗粒。所述颗粒至少能够通过其表面携带微生物。所述的小系统置于污水体系或者污水处理系统中的水体之中，所述的小系统的个数为一个或多个，对每个小系统进行单独曝气和/或单独布液，使处于箱笼中的颗粒在气体和/或液体的作用下均匀的分散于系统中，从而提高污水的处理效率。
权利要求书
1.一种用于污水处理的箱笼式颗粒分布小系统，其特征在于：包括接触器，所述接触器包括壳体，所述壳体内部为中空腔体，所述壳体上设有通孔，所述壳体内设有颗粒，所述颗粒至少能够通过其表面携带微生物。
2.如权利要求1所述的一种用于污水处理的箱笼式颗粒分布小系统，其特征在于，优选的，所述的壳体具有侧壁，包括底面和顶面中的至少一个，所述侧壁、底面和顶面的至少一面设有通孔，所述顶面为全封闭或半封闭式，所述底面为全封闭式或半封闭式，且顶面和底面不同时为全封闭式，所述的侧壁、顶面或底面阻止所述颗粒流出。
3.如权利要求1所述的一种用于污水处理的箱笼式颗粒分布小系统，其特征在于：所述的壳体为立方体形、长方体形、其它多边体形、圆柱体形、椭圆体形中的一种。
4.如权利要求1所述的一种用于污水处理的箱笼式颗粒分布小系统，其特征在于：所述接触器的环境为厌氧环境、缺氧环境或好氧环境。

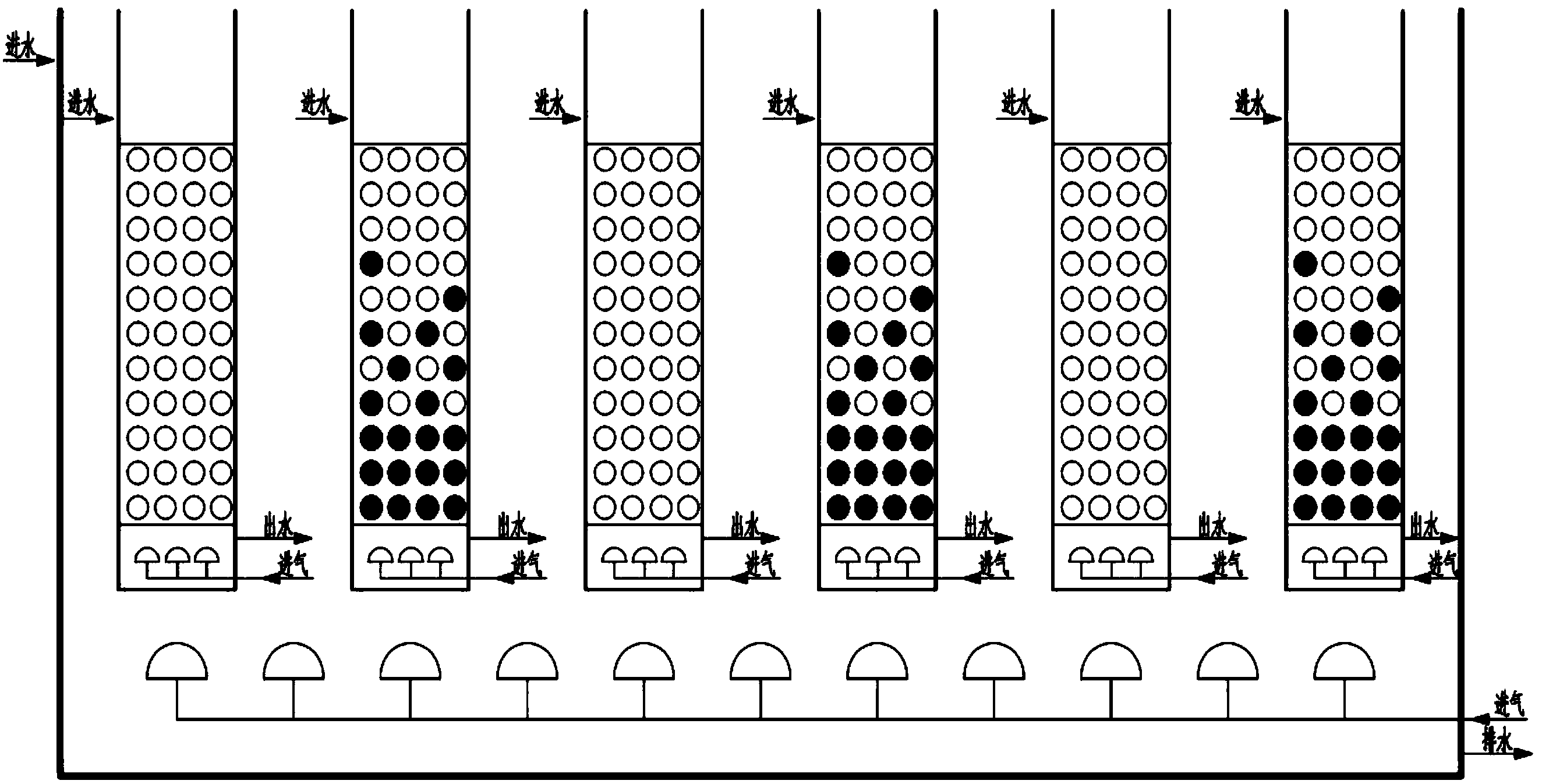

5.如权利要求1-4任一项所述的一种用于污水处理的箱笼式颗粒分布小系统，其特征在于：所述小系统置于污水体系或者污水处理系统中的液体或气液两相流体之中，所述小系统的个数为一个或多个。
6.如权利要求5所述的一种用于污水处理的箱笼式颗粒分布小系统，其特征在于：每一个所述小系统单独曝气和/或布液。
7.如权利要求6所述的一种用于污水处理的箱笼式颗粒分布小系统，其特征在于：曝气系统置于所述小系统之内或所述小系统之外。
8.如权利要求6所述的一种用于污水处理的箱笼式颗粒分布小系统，其特征在于：曝气系统工作时，气相连续或间歇地自下而上流动。
9.如权利要求7所述的一种用于污水处理的箱笼式颗粒分布小系统，其特征在于：当曝气系统置于所述小系统之外时，所述壳体存在一个用于连接曝气系统的底面，所述底面是敞口或较大面积敞口。
10.如权利要求1-9任一项所述的一种用于污水处理的箱笼式颗粒分布小系统，其特征在于：所述颗粒包括轻颗粒、或重颗粒，或所述轻颗粒与重颗粒的混合颗粒，其中，所述轻颗粒密度小于小系统工作时所处液相环境中液相的密度，所述轻颗粒的密度均一或非均一，所述轻颗粒的尺寸均一或非均一，所述重颗粒密度大于小系统工作时所处液相环境中液相的密度，所述重颗粒的密度均一或非均一，所述重颗粒的尺寸均一或非均一，所述颗粒分散于所述液相中。
11.如权利要求1-10任一项所述的一种用于污水处理的箱笼式颗粒分布小系统，其特征在于：将一个或多个该箱笼式小系统，集中地或者分散地置于污水处理池中;该污水处理池可以是新建的和/或已有的污水处理系统或者处理系统的组成部分。
12.如权利要求1-10任一项所述的一种用于污水处理的箱笼式颗粒分布小系统，其特征在于：将一个或多个该箱笼式小系统，集中地或者分散地置于被污染的河道或湖泊中，处理被污染的河水或湖水。
13.如权利要求11-12任一项所述的一种用于污水处理的箱笼式颗粒分布小系统，其特征在于：依靠水位差、溢流、局部阻流等方式，来促进小系统内外的水体交换。
14.如权利要求11-12任一项所述的一种用于污水处理的箱笼式颗粒分布小系统，其特征在于：使用电动水泵或者机械水流推动装置来强化内外水体的交换，所述机械水流推动装置可采用风车或水车的机械送水方式，利用风力或者水体流动的动力来推动水流。
说明书
一种用于污水处理的箱笼式颗粒分布小系统
技术领域
本发明属于污水处理领域，尤其涉及到一种箱笼式颗粒分布小系统。
背景技术
随着人口的增长和经济的发展，我国对水资源的需求会越来越大，废水排放量也随之增加，这些造成了我国的水资源形势岌岌可危。目前，越来越多的企业开始运用绿色技术，尽量减少废物产生，以此来提高水质质量，但其效果仍未太明显。为了使得水资源能够可持续发展，必须对排放的废水进行处理，将废水变为可用水，由此可见，废水处理技术是非常重要的，尤其现今的就地废水处理技术太少，不能使得废水及时有效地被处理，从而使得水污染日益增重，水质质量逐渐降低。
废水主要来源于生活废水、工业废水、畜禽养殖场废水及农业废水等，废水的主要指标为化学需氧量(COD)、生化需氧量(BOD)、氨氮以及总磷等，其中含有能促进水生植物生长的各种营养物质、能致病的病原体微生物以及可能致癌或基因突变的有毒化合物，因此，从保护人类健康和保护环境角度出发，在废水重新利用或直接排入环境之前，必须对其进行处理。处理废水的方法有很多，按其作用原理可分为物理法、化学法、物理化学法、生物法四种，处理废水时可同时运用这些方法，其中生物法是最经济有效的处理方法，因而被广泛采用。目前，在国内的大部分传统废水处理厂中，生物法处理废水技术采用的是活性污泥法，比如氧化沟活性污泥法、A-B活性污泥法、SBR序批式活性污泥法、投料式活性污泥法等，虽然处理效果能达到《城镇污水处理厂污染物排放标准》(GB18918-2002)的要求，但这些方法有机负荷低、微生物浓度低、耐冲击负荷能力弱、剩余污泥产量大，易产生污泥膨胀，造成处理效率低、能耗高、剩余污泥量大，从而使得装置体积大，占用空间多，因此需要一种更加高效、节能的污水处理技术。
固体流态化技术是一种新型的污水处理工艺，它将传统的活性污泥法和生物膜法有机结合并引入化工流态化技术，具有高负荷、高效率等特点。颗粒上附着微生物，通过流态化手段使颗粒悬浮于污水系统中，由于颗粒具有较大的比表面积可有效地提高系统中微生物的浓度，从而提高水处理效率，整个体系中污泥产量低，有机负荷高。在流态化应用中，颗粒能否均匀分布是影响污水处理效率的重要因素之一，然而往往在许多颗粒分散系统中，颗粒的分布经常是不均匀的。这种不均匀，经常是因为用于分散或者悬浮颗粒的流体(气体或者液体)在进入反应器时的分布不能保证完全均匀，或者是进入后不能总是平行地流动，造成某些部位会缺少流体。另外所述的颗粒分散体系在工业放大之后颗粒分布不均匀性更加严重且不易操控。
发明内容
有鉴于此，本发明旨在提出一种用于污水处理的箱笼式颗粒分布小系统。对每个小系统进行单独曝气和/或单独布液，使处于箱笼中的颗粒在气、液流体的作用下均匀的分散于系统中，从而提高污水的处理效率。
为达到上述目的，本发明公开了如下技术方案：
一种用于污水处理的箱笼式颗粒分布小系统，其特征在于：包括接触器，所述接触器包括壳体，所述壳体内部为中空腔体，所述壳体上设有通孔，所述壳体内设有颗粒，所述颗粒外表面载有微生物。
本发明具有条件可控、易于操作、生产效率高、经济节能等优点。在污水体系包括污水处理系统的污水体系中布置许多个箱笼式颗粒分布小系统，便于分别对每一个小箱笼进行单独曝气和/或单独布液，从而有利于在每个小系统中颗粒分布的均匀性，提高系统中微生物的浓度，进而提高污水处理效率。
