申请日2017.05.03
公开(公告)日2017.07.28
IPC分类号B01D35/16
摘要
本发明公开了一种水处理系统的能量波反冲洗装置，用于对水处理系统的过滤装置进行冲洗。该水处理系统的能量波反冲洗装置包括框架、能量罩以及压气装置。能量罩设置在框架上，用于罩围经过滤装置过滤后的过滤水。压气装置用于向能量罩内压入气体以向下冲压能量罩内罩围的过滤水以使过滤水向下冲洗过滤装置。由于本发明水处理系统的能量波反冲洗装置通过压气装置向能量罩内压入气体以向下冲压能量罩内罩围的过滤水，从而将使向下冲压的过滤水对过滤装置进行冲洗。因此本发明水处理系统的能量波反冲洗装置的冲洗效果好、可靠性高、而且不需要引用的部的净水。
权利要求书
1.一种水处理系统的能量波反冲洗装置，用于对水处理系统的过滤装置进行冲洗，其特征在于，包括：
框架;
能量罩，设置在框架上，用于罩围经过滤装置过滤后的过滤水;以及
压气装置，用于向能量罩内压入气体以向下冲压能量罩内罩围的过滤水以使过滤水向下冲洗过滤装置。

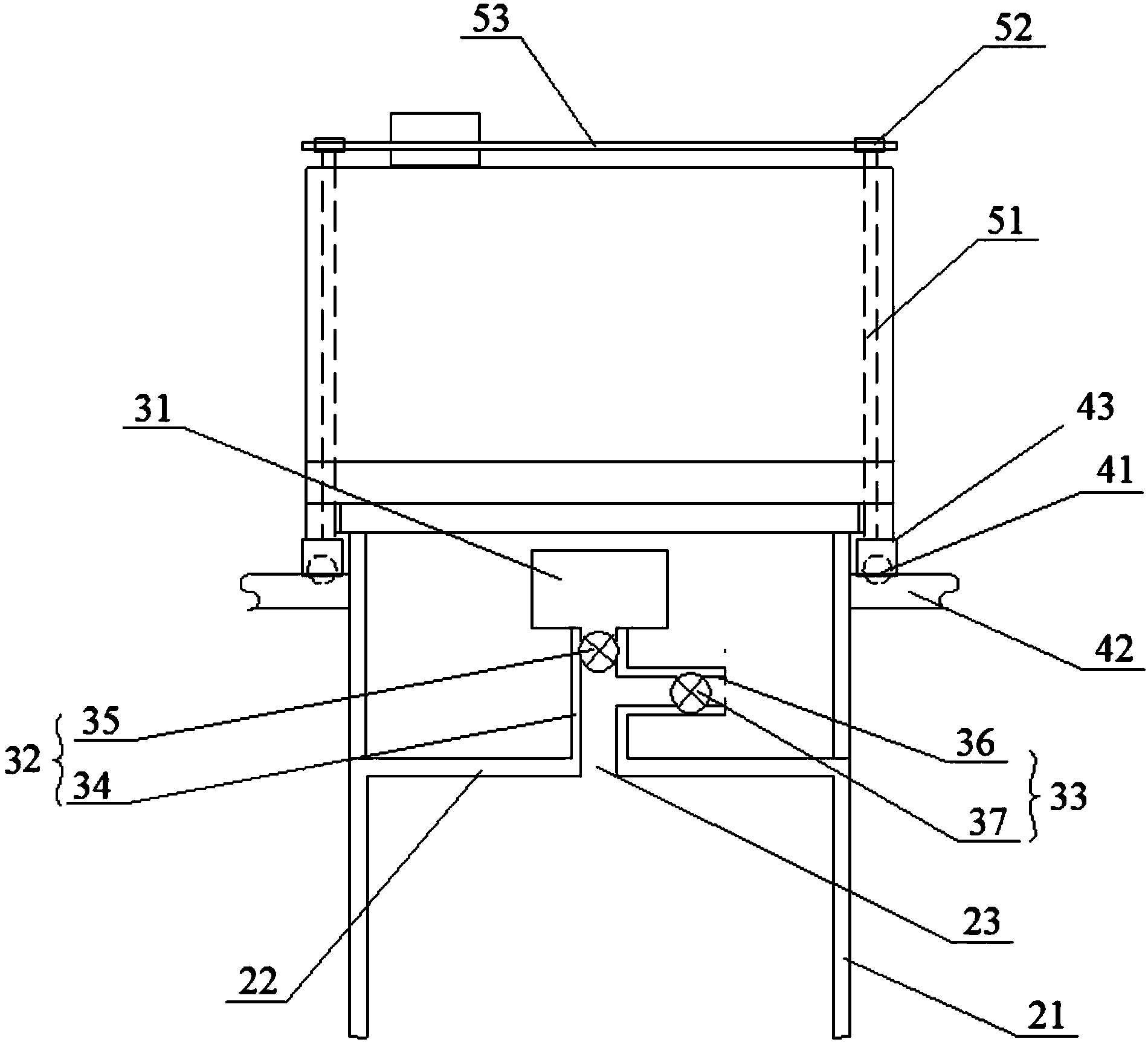

2.如权利要求1所述的水处理系统的能量波反冲洗装置，其特征在于，所述能量罩具有罩壁以及底壁，底壁连接罩壁的顶端，该底壁上设有进气口，该进气口与压气装置连接。
3.如权利要求2所述的水处理系统的能量波反冲洗装置，其特征在于，所述压气装置具有气体生成装置、导气装置以及排气装置;导气装置具有导气管以及导气控制阀;导气管的一端与气体生成装置连接，导气管的另一端与能量罩的进气口连接;导气控制阀设置在导气管上，用于控制导气管的导通或关闭;排气装置用于将能量罩内的气体排出。
4.如权利要求3所述的水处理系统的能量波反冲洗装置，其特征在于，所述排气装置具有排气管以及排气控制阀;排气管的一端与导气管连通;排气控制阀设置在排气管上，用于控制排气管的导通或关闭。
5.如权利要求4所述的水处理系统的能量波反冲洗装置，其特征在于，通过反复控制开启导气控制阀和关闭排气控制阀以及关闭导气控制阀和开启排气控制阀来控制气体生成装置间歇性的向能量罩内压入气体。
6.如权利要求1所述的水处理系统的能量波反冲洗装置，其特征在于，还包括行走机构，行走机构具有第一导向轨以及设置在第一导向轨上的第二导向轨和支架，支架用于承载所述框架，第一导向轨用于带动支架在水平面的第一移动方向上移动，第二导向轨用于带动第一导向轨在水平面的第二移动方向上移动，且第二移动方向垂直第一移动方向。
7.如权利要求6所述的水处理系统的能量波反冲洗装置，其特征在于，还包括升降机构，升降机构与支架和框架连接，用于带动框架升降。
8.如权利要求7所述的水处理系统的能量波反冲洗装置，其特征在于，所述升降机构具有螺杆、链轮以及链条，螺杆与框架螺接，且螺杆的一端枢接在支架上，链轮设置在螺杆的另一端，链条套设在链轮上。
说明书
水处理系统的能量波反冲洗装置
技术领域
本发明涉及水净化处理技术领域，尤其涉及一种水处理系统的能量波反冲洗装置。
背景技术
现有的污水处理系统通常采用“沉淀池+过滤池”的处理模式去除污水中的悬浮物。污水先通过沉淀池将一部分悬浮物沉淀后再进入过滤池，过滤池中设有过滤网，用于对污水进行过滤。由于过滤网经过一定时间的使用会发生堵塞，因此过滤网需要定期进行反冲洗。
现有的反冲洗方式是采用气水反冲洗方式，其通过在过滤池的底部布置复杂的气水冲洗系统，借由气水冲洗系统将从外部引入的净水施加压力以对过滤网进行冲洗，因此现有的气水反冲洗方式需要较大量的净水。而且由于气水冲洗系统设置在过滤池的底部，这容易造成短流现象，因此其冲洗效果差、可靠性低。
发明内容
本发明的目的在于提供一种冲洗效果好、可靠性高、不使用引用外部净水的水处理系统的能量波反冲洗装置。
为了实现本发明的目的，本发明提供一种水处理系统的能量波反冲洗装置，用于对水处理系统的过滤装置进行冲洗，包括：
框架;
能量罩，设置在框架上，用于罩围经过滤装置过滤后的过滤水;以及
压气装置，用于向能量罩内压入气体以向下冲压能量罩内罩围的过滤水以使过滤水向下冲洗过滤装置。
作为上述水处理系统的能量波反冲洗装置改进，所述能量罩具有罩壁以及底壁，底壁连接罩壁的顶端，该底壁上设有进气口，该进气口与压气装置连接。
作为上述水处理系统的能量波反冲洗装置进一步改进，所述压气装置具有气体生成装置、导气装置以及排气装置;导气装置具有导气管以及导气控制阀;导气管的一端与气体生成装置连接，导气管的另一端与能量罩的进气口连接;导气控制阀设置在导气管上，用于控制导气管的导通或关闭;排气装置用于将能量罩内的气体排出。
作为上述水处理系统的能量波反冲洗装置进一步改进，所述排气装置具有排气管以及排气控制阀;排气管的一端与导气管连通;排气控制阀设置在排气管上，用于控制排气管的导通或关闭。
作为上述水处理系统的能量波反冲洗装置进一步改进，通过反复控制开启导气控制阀和关闭排气控制阀以及关闭导气控制阀和开启排气控制阀来控制气体生成装置间歇性的向能量罩内压入气体。
作为上述水处理系统的能量波反冲洗装置改进，该水处理系统的能量波反冲洗装置还包括行走机构，行走机构具有第一导向轨以及设置在第一导向轨上的第二导向轨和支架，支架用于承载所述框架，第一导向轨用于带动支架在水平面的第一移动方向上移动，第二导向轨用于带动第一导向轨在水平面的第二移动方向上移动，且第二移动方向垂直第一移动方向。
作为上述水处理系统的能量波反冲洗装置进一步改进，该水处理系统的能量波反冲洗装置还包括升降机构，升降机构与支架和框架连接，用于带动框架升降。
作为上述水处理系统的能量波反冲洗装置进一步改进，所述升降机构具有螺杆、链轮以及链条，螺杆与框架螺接，且螺杆的一端枢接在支架上，链轮设置在螺杆的另一端，链条套设在链轮上。
由于本发明水处理系统的能量波反冲洗装置通过压气装置向能量罩内压入气体以向下冲压能量罩内罩围的过滤水，从而将使向下冲压的过滤水对过滤装置进行冲洗。因此本发明水处理系统的能量波反冲洗装置的冲洗效果好、可靠性高、而且不需要引用的部的净水。
