申请日2017.03.29
公开(公告)日2017.06.30
IPC分类号C02F9/14
摘要

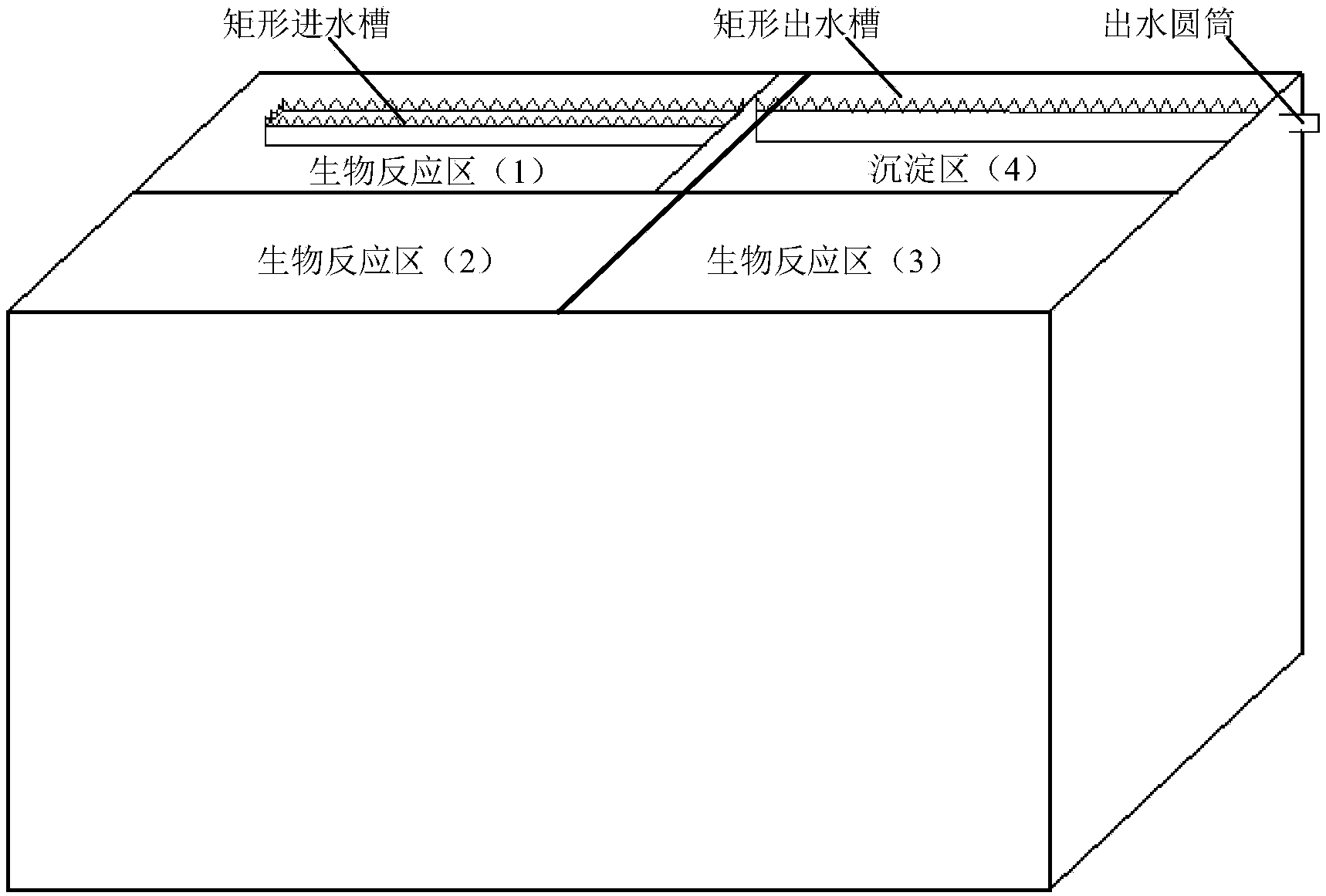

本发明提供了一种含有悬浮颗粒系统的箱体式污水处理设备，包括一个或多个生物反应区及沉淀区，所述生物反应区可以为厌氧区、缺氧区、好氧区，并且所述生物反应区至少有一个是悬浮颗粒系统，所述的悬浮颗粒系统的颗粒作为微生物群的载体，使得微生物群有更好的生长条件。该设备采用箱式结构，此箱式结构可以为集装箱式，方便移动，可任意组装，多次使用;在实际需要中也可以为构筑物式结构。其含有的悬浮颗粒系统应用于污水处理不仅能够使微生物浓度得到极大的提高，耐冲击负荷增强，剩余污泥产量小，无污泥膨胀，而且通过气液共同作用使得颗粒悬浮的方式可以更多的降低能耗。因此该系统具有效率高、能耗低的特点。
权利要求书
1.一种含有悬浮颗粒系统的箱体式污水处理设备，包括：
一个或多个生物反应区及沉淀区;
所述生物反应区包括厌氧区、缺氧区、好氧区中的任一种或其组合，且所述生物反应区至少有一个是悬浮颗粒系统，所述的悬浮颗粒系统中包括作为微生物群的载体颗粒，所述悬浮颗粒系统以有利于微生物群生长为原则;以及至少一个所述生物反应区与所述沉淀区中的液体相通。
2.根据权利要求1所述的一种含有悬浮颗粒系统的箱体式污水处理设备，其特征在于，优选的，所述悬浮颗粒为轻颗粒，所述轻颗粒的密度小于液体密度。
3.根据权利要求1所述的一种含有悬浮颗粒系统的箱体式污水处理设备，其特征在于，所述悬浮颗粒为重颗粒，所述重颗粒的密度大于液体密度。
4.根据权利要求1所述的一种含有悬浮颗粒系统的箱体式污水处理设备，其特征在于，所述悬浮颗粒系统为混合颗粒，所述混合颗粒为轻颗粒和重颗粒的混合。
5.根据权利要求1-4任一项所述的一种含有悬浮颗粒系统的箱体式污水处理设备，其特征在于，所述的生物反应区包括好氧区，还包括至少一厌氧区或缺氧区。
6.根据权利要求5所述的一种含有悬浮颗粒系统的箱体式污水处理设备，其特征在于，所述的好氧区与所述至少一厌氧区或缺氧区中的液体相通。
7.根据权利要求1-6任一项所述的一种含有悬浮颗粒系统的箱体式污水处理设备，其特征在于，所述污水处理设备还包括进水系统、出水系统、进气系统、排泥系统或其组合。
8.根据权利要求7所述的一种含有悬浮颗粒系统的箱体式污水处理设备，其特征在于，所述进气系统采用连续或间歇式进气方式。
9.根据权利要求1-8任一项所述的一种含有悬浮颗粒系统的箱体式污水处理设备，其特征在于，所述沉淀区中的废水经过污泥沉降板沉降后产生污泥，并通过排泥系统排出污泥。
10.根据权利要求1-9任一项所述的一种含有悬浮颗粒系统的箱体式污水处理设备，其特征在于，所述生物反应区出水部位设有筛网或其他可阻止颗粒流出的构件。
说明书
一种含有悬浮颗粒系统的箱体式污水处理设备
技术领域
本发明涉及一种含有悬浮颗粒系统的箱体式污水处理设备，应用于水处理领域。同时也可以用于其他领域作为高效的液固及气液固接触、反应系统。
背景技术
从2015年地表水和地下水水质监测结果来看，我国目前的整体水质状况不容乐观，并且随着人口的增长和经济的发展，我国对水资源的需求会越来越大，废水排放量也随之增加，因此中国的水资源形势岌岌可危。目前，越来越多的企业开始运用绿色技术，尽量减少废物产生，以此来提高水质质量，但其效果仍未太明显。为了使得水资源能够可持续发展，必须对排放的废水进行处理，将废水变为可用水，由此可见，废水处理技术是非常重要的，尤其现今的就地废水处理技术太少，不能使得废水及时有效地被处理，从而使得水污染日益增重，水质质量逐渐降低。
废水主要来源于生活废水、工业废水、畜禽养殖场废水及农业废水等，废水的主要指标为化学需氧量(COD)、生化需氧量(BOD)、氨氮以及总磷等，其中含有能促进水生植物生长的各种营养物质、能致病的病原体微生物以及可能致癌或基因突变的有毒化合物，因此，从保护人类健康和保护环境角度出发，在废水重新利用或直接排入环境之前，必须对其进行处理。处理废水的方法有很多，按其作用原理可分为物理法、化学法、物理化学法、生物法四种，处理废水时可同时运用这些方法，其中生物法是最经济有效的处理方法，因而被广泛采用。目前，在国内的大部分传统废水处理厂中，生物法处理废水技术采用的是活性污泥法，比如氧化沟活性污泥法、A-B活性污泥法、SBR序批式活性污泥法、投料式活性污泥法等，虽然处理效果能达到《城镇污水处理厂污染物排放标准》(GB18918—2002)的要求，但这些方法有机负荷低、微生物浓度低、耐冲击负荷能力弱、剩余污泥产量大，易产生污泥膨胀，造成处理效率低、能耗高、剩余污泥量大，从而使得装置体积大，占用空间多，因此需要一种更加高效、节能的污水处理技术。同时，在一些人口密度低的地方，不适宜建设大规模管网、大型污水处理厂的地方以及只需短暂性处理的小型场所等等，这些地方无法使用传统的废水处理装置，需要一种建设和运行成本低且可移动的小型化污水处理装置。综上所述，现今需要一种高效、节能的污水处理技术以及可移动的小型化污水处理装置。
发明内容
为了达到上述的目的，本发明提供了一种含有悬浮颗粒系统的箱体式污水处理设备。
为达到上述目的，本发明通过以下技术方案实现：
一种含有悬浮颗粒系统的箱体式污水处理设备，包括：
一个或多个生物反应区及沉淀区;
所述生物反应区包括厌氧区、缺氧区、好氧区中的任一种或其组合，且所述生物反应区至少有一个是悬浮颗粒系统，所述的悬浮颗粒系统中包括作为微生物群的载体颗粒，所述悬浮颗粒系统以有利于微生物群生长为原则;以及至少一个所述生物反应区与所述沉淀区中的液体相通。
本发明为一种含有悬浮颗粒系统的箱体式污水处理设备，其具有以下优点：该设备采用箱式结构，此箱式结构可以为集装箱式，方便移动，可任意组装，多次使用;在实际需要中也可以为构筑物式结构。其含有的悬浮颗粒系统应用于污水处理不仅能够使微生物浓度得到极大的提高，耐冲击负荷增强，剩余污泥产量小，无污泥膨胀，而且通过气液共同作用使得颗粒悬浮的方式可以更多的降低能耗。因此该系统具有效率高、能耗低的特点。
