申请日2017.03.31
公开(公告)日2017.11.07
IPC分类号C02F9/14; C02F3/08
摘要
本实用新型公开了一种高效生活污水处理设备，包括主箱体，主箱体内部设有隔板，隔板将主箱体分割为初沉箱、反应箱和沉淀箱，主箱体左侧下部设有第一排污口，主箱体左侧上部设有进水口，主箱体右侧底部设有第二排污口，主箱体右侧上部设有出水口，主箱体顶部设有盖板，盖板顶部左侧设有气泵，盖板顶部在气泵右侧设有抽水泵，盖板顶端中部通过电机架连接低速电机，盖板顶端右侧设有回流泵，初沉箱内壁上部设有过滤栅板，沉淀箱左侧设有引流版，引流版和主箱体右壁之间设有纳滤层。本实用新型将曝气管和轴承套相连接，结构更优化，运行更稳定。采用可旋转的填料载体，可保证污水和填料载体上的菌群充分接触，提高反应效率，加快污水处理速度。
权利要求书

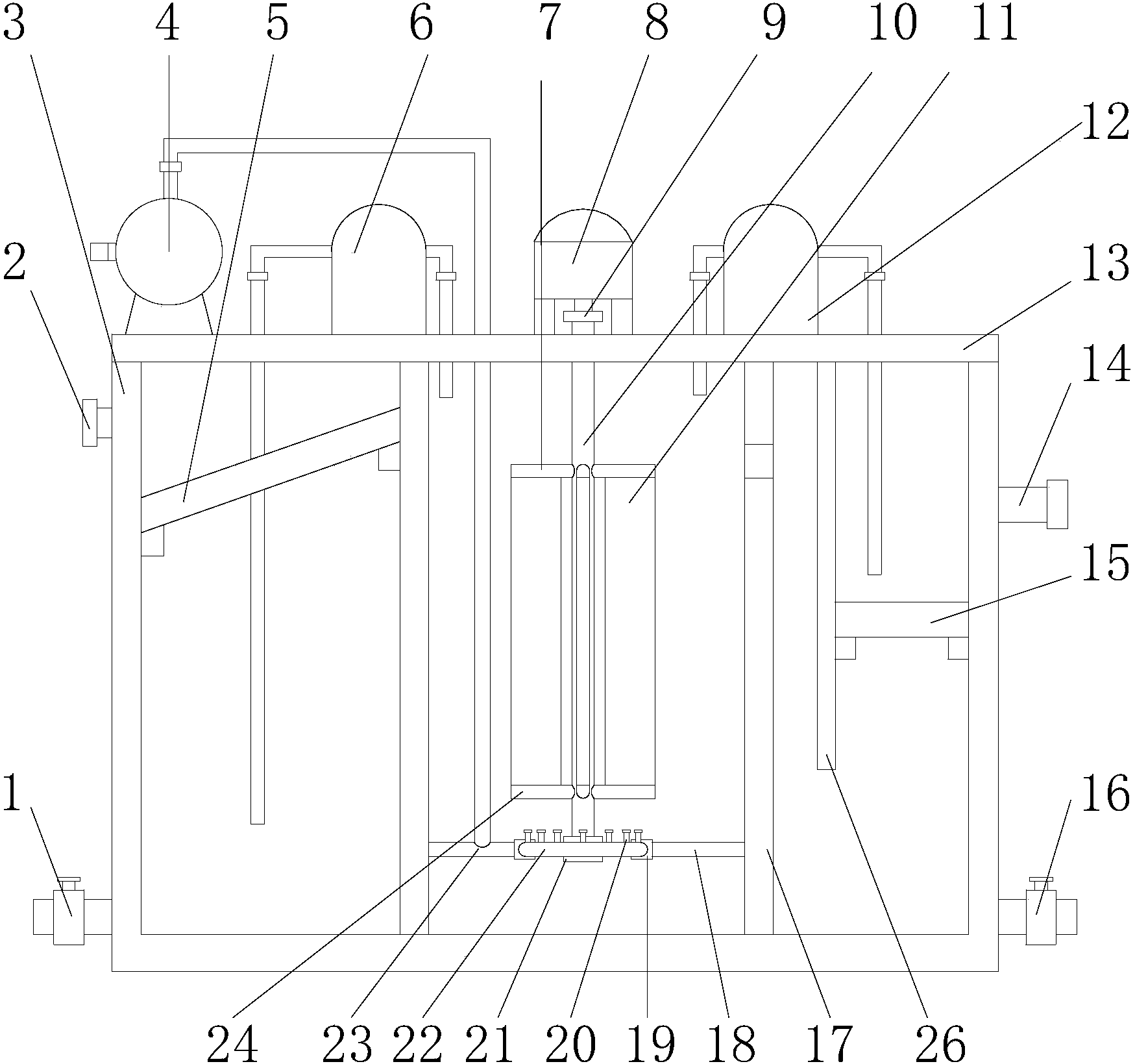

1.一种高效生活污水处理设备，包括主箱体(3)，其特征在于，主箱体(3)一侧设有控制器，主箱体(3)内部设有隔板(17)，隔板(17)将主箱体(3)分割为初沉箱、反应箱和沉淀箱，主箱体(3)左侧下部设有第一排污口(1)，主箱体(3)左侧上部设有进水口(2)，主箱体(3)右侧底部设有第二排污口(16)，主箱体(3)右侧上部设有出水口(14)，主箱体(3)顶部设有盖板(13)，盖板(13)顶部左侧设有气泵(4)，气泵(4)通过出气头连接加气管，盖板(13)顶部在气泵(4)右侧设有抽水泵(6)，抽水泵(6)通过抽水头连接抽水管，抽水管下端伸入初沉箱下部，抽水泵(6)通过出水头连接进水管，盖板(13)顶端中部，通过电机架连接低速电机(8)，低速电机(8)内设有电机轴，电机轴通过联轴器(9)连接转轴(10)，转轴(10)上部设有上膜架(7)，转轴(10)下部设有下膜架(24)，上膜架(7)和下膜架(24)之间设有填料载体(11)，盖板(13)顶端右侧设有回流泵(12)，回流泵(12)通过出水头连接进水管，回流泵(12)通过出水头连接回流管，初沉箱内壁上部设有过滤栅板(5)，反应箱内部设有水位传感器，反应箱内壁下部左侧设有中空管(23)，加气管一端连接中空管(23)，中空管(23)右端通过连接套(19)连接曝气管(22)，曝气管(22)通过连接套(19)连接连杆(18)，连杆(18)右端连接反应箱内壁，曝气管(22)上侧设有多个喷气头(20)，曝气管(22)内侧通过连接杆(25)连接轴承套(21)，轴承套(21)内设有轴承，转轴(10)底端连接轴承套(21)内的轴承，位于右侧的隔板(17)的上部设有进液窗，沉淀箱左侧设有引流版(26)，引流版(26)和主箱体(3)右壁之间设有纳滤层(15)。
2.根据权利要求1所述的高效生活污水处理设备，其特征在于，所述隔板(17)的数量为两块。
3.根据权利要求1所述的高效生活污水处理设备，其特征在于，所述上膜架(7)的数量至少为四个，上膜架(7)沿转轴(10)侧面周向等距设置。
4.根据权利要求1所述的高效生活污水处理设备，其特征在于，所述下膜架(24)的数量至少为四个，下膜架(24)沿转轴侧面周向等距设置。
5.根据权利要求1所述的高效生活污水处理设备，其特征在于，所述抽水泵(6)上连接的进水管和回流泵(12)上连接的进水管均位于反应箱内。
6.根据权利要求1所述的高效生活污水处理设备，其特征在于，所述回流管下端在沉淀箱内位于出水口(14)下方。
7.根据权利要求1所述的高效生活污水处理设备，其特征在于，所述曝气管(22)的形状为环状。
8.根据权利要求1所述的高效生活污水处理设备，其特征在于，所述喷气头(20)在曝气管(22)上端呈周向等距设置。
9.根据权利要求1所述的高效生活污水处理设备，其特征在于，所述连接杆(25)的数量至少为三根，连接杆(25)在曝气管(22)内侧呈周向等距设置。
说明书
一种高效生活污水处理设备
技术领域
本实用新型涉及一种污水处理设备，具体是一种高效生活污水处理设备。
背景技术
人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水。城市每人每日排出的生活污水量为150—400L，其量与生活水平有密切关系。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含氮、含硫和含磷高,在厌氧细菌作用下，易生恶臭物质。在我国，随着城市人口的增加和工农业生产的发展，污水排放量也日益增加，水体污染相当严重，而且几乎遍及全国各地。
为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
目前常见的污水处理设备，一般是采用活性污泥法或生物膜法进行污水处理，活性污泥法处理污水的过程中，某些微生物大量繁殖，使得活性污泥的沉降性受到影响，过程不好控制。生物膜法在处理过程中，填料载体一般固定设置，只有污水流过填料载体与其上的菌群接触时才发生反应，导致反应效率比较低。
实用新型内容
本实用新型的目的在于提供一种高效生活污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种高效生活污水处理设备，包括主箱体，主箱体一侧设有控制器，主箱体内部设有隔板，隔板将主箱体分割为初沉箱、反应箱和沉淀箱，主箱体左侧下部设有第一排污口，主箱体左侧上部设有进水口，主箱体右侧底部设有第二排污口，主箱体右侧上部设有出水口，主箱体顶部设有盖板，盖板顶部左侧设有气泵，气泵通过出气头连接加气管，盖板顶部在气泵右侧设有抽水泵，抽水泵通过抽水头连接抽水管，抽水管下端伸入初沉箱下部，抽水泵通过出水头连接进水管，盖板顶端中部通过电机架连接低速电机，低速电机内设有电机轴，电机轴通过联轴器连接转轴，转轴上部设有上膜架，转轴下部设有下膜架，上膜架和下膜架之间设有填料载体，盖板顶端右侧设有回流泵，回流泵通过出水头连接进水管，回流泵通过出水头连接回流管，初沉箱内壁上部设有过滤栅板，反应箱内部设有水位传感器，反应箱内壁下部左侧设有中空管，加气管一端连接中空管，中空管右端通过连接套连接曝气管，曝气管通过连接套连接连杆，连杆右端连接反应箱内壁，曝气管上侧设有多个喷气头，曝气管内侧通过连接杆连接轴承套，轴承套内设有轴承，转轴底端连接轴承套内的轴承，位于右侧的隔板的上部设有进液窗，沉淀箱左侧设有引流版，引流版和主箱体右壁之间设有纳滤层。
作为本实用新型进一步的方案：所述隔板的数量为两块。
作为本实用新型进一步的方案：所述上膜架的数量至少为四个，上膜架沿转轴侧面周向等距设置。
作为本实用新型进一步的方案：所述下膜架的数量至少为四个，下膜架沿转轴侧面周向等距设置。
作为本实用新型进一步的方案：所述抽水泵上连接的进水管和回流泵上连接的进水管均位于反应箱内。
作为本实用新型进一步的方案：所述回流管下端在沉淀箱内位于出水口下方。
作为本实用新型进一步的方案：所述曝气管的形状为环状。
作为本实用新型进一步的方案：所述喷气头在曝气管上端呈周向等距设置。
作为本实用新型进一步的方案：所述连接杆的数量至少为三根，连接杆在曝气管内侧呈周向等距设置。
与现有技术相比，本实用新型的有益效果是：本实用新型将曝气管和轴承套相连接，结构更优化，运行更稳定。采用可旋转的填料载体，可保证污水和填料载体上的菌群充分接触，提高反应效率，加快污水处理速度。
