申请日2017.05.03
公开(公告)日2017.07.25
IPC分类号C02F9/04; C02F101/20; C02F11/12
摘要
本发明涉及一种含砷酸性废水处理装置及方法，属于废水处理技术领域。本发明公开的含砷酸性废水处理装置包括含砷污水预处理储池、反应罐、斜板沉降罐、中间罐、砂滤罐、活性炭罐、污泥沉降罐、螺杆泵、压滤机、加药罐Ⅰ、加药罐Ⅱ和进水泵。本发明能够对含砷废水进行有效的处理，处理后的出水砷浓度完全可稳定达到国家排放标准，同时便于对处理过程中的废弃物进行收集和处理。
权利要求书

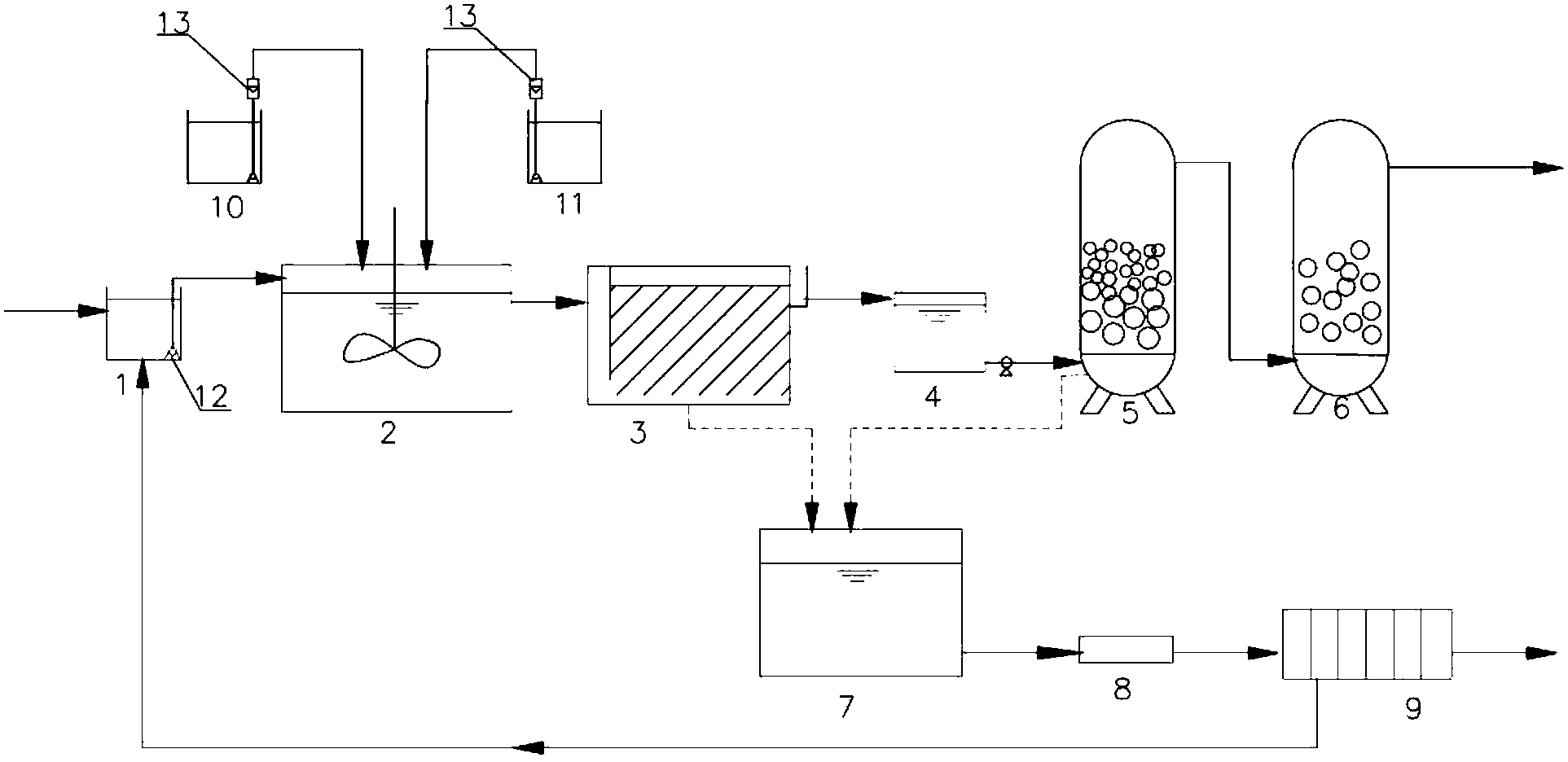

1.一种含砷酸性废水处理装置，其特征在于，包括含砷污水预处理储池(1)、反应罐(2)、斜板沉降罐(3)、中间罐(4)、砂滤罐(5)、活性炭罐(6)、污泥沉降罐(7)、螺杆泵(8)、压滤机(9)、加药罐Ⅰ(10)、加药罐Ⅱ(11)和进水泵(12);
所述含砷污水预处理储池(1)中设置有进水泵(12)，所述含砷污水预处理储池(1)中的进水泵(12)经输水管路连通反应罐(2)，所述反应罐(2)内安装有搅拌器，所述反应罐(2)经输水管路依次连接斜板沉降罐(3)、中间罐(4)、砂滤罐(5)和活性炭罐(6)，所述斜板沉降罐(3)的排污口以及砂滤罐(5)的排污口分别通过排污管路连接污泥沉降罐(7)，所述泥沉降罐(7)的污泥排放口连接污泥排放管并通过螺杆泵(8)连接压滤机(9)，所述活性炭罐(6)设置有排水口，所述加药罐Ⅰ(10)、加药罐Ⅱ(11)分别经管路连接反应罐(2)，所述压滤机(9)的滤液出口经输水管路回流至含砷污水预处理储池(1)。
2.如权利要求1所述的装置，其特征在于，所述压滤机(9)为板框压滤机。
3.如权利要求1所述的装置，其特征在于，所述加药罐Ⅰ(10)、加药罐Ⅱ(11)中均设置有加药泵，所述加药罐Ⅰ(10)、加药罐Ⅱ(11)中的加药泵分别经管路连通至反应罐(2)，所述加药罐Ⅰ(10)与反应罐(2)以及加药罐Ⅰ(10)与加药罐Ⅱ(11)连接的管路上均设置有流量计(13)。
4.如权利要求1所述的装置，其特征在于，所述加药罐Ⅰ(10)为盛放有药剂FeCl3的罐体，所述加药罐Ⅱ(11)为盛放有药剂Ca(OH)2的罐体。
5.如权利要求1所述的装置，其特征在于，所述中间罐(4)与砂滤罐(5)连接的输水管路上也设置有进水泵。
6.一种含砷酸性废水处理方法，其特征在于，采用权利要求1-5任一所述的含砷酸性废水处理装置对含砷废水进行处理，处理方法如下：
首先向输送至含砷污水预处理储池(1)的含砷废水中投放工业烧碱进行预处理，使含砷废水的pH调至10.5-11.2，然后含砷废水通过进水泵(12)提升进入至反应罐(2)中，通过加药罐Ⅰ(10)、加药罐Ⅱ(11)来向反应罐(2)分别加入药剂FeCl3、Ca(OH)2，在反应罐(2)中进行化学反应后，废水再通过斜板沉淀罐(3)进行沉降，沉降后的沉淀絮凝物排放至污泥沉降罐(7)，经污泥沉降罐(7)浓缩后的底泥通过压滤机(9)进行压滤，压滤后的滤饼作为危险固体废弃物送至危险废物填埋场填埋处置，斜板沉淀罐(3)的上清液通过输水管路进入到中间罐(4)中，然后进入砂滤罐(5)进一步去除悬浮物，最后经活性炭罐(6)处理，使出水砷浓度达到国家排放标准。
说明书
一种含砷酸性废水处理装置及方法
技术领域
本发明涉及废水处理技术领域，特别涉及一种含砷酸性废水处理装置及方法。
背景技术
自然界中砷通常以硫化物的形式伴生于钨、铅、锌、铜、镍、金、锡、钴等矿石中，随着此类矿石的开采和冶炼，大量砷被释放出来，并进入水体。砷离子，对人的中毒剂量为0.01～0.052g，致死量为0.06～0.2g，因此，选矿厂会对含砷矿石进行深度脱砷处理，含砷矿物进入尾矿，尾矿废水含砷量不断增加，浓度可达30mg/L。城镇污水处理厂污染物排放标准(GB8978-2002)限定的砷排放浓度为0.1mg/L，这给污水处理工艺的选择带来一定的难度，在设计选取的工艺指标中，砷离子的总去除率要达到99.7%，才能使处理水达标排放。采用简单的石灰乳中和工艺不能保证水质达标排放，因此有必要设计一种对含砷废水处理后能够使水质达标的水处理装置。
发明内容
本发明的目的在于在于克服现有技术的不足，提供一种含砷酸性废水处理装置及方法，结构简单，水处理效果好。
本发明是这样实现的，一种含砷酸性废水处理装置，包括含砷污水预处理储池、反应罐、斜板沉降罐、中间罐、砂滤罐、活性炭罐、污泥沉降罐、螺杆泵、压滤机、加药罐Ⅰ、加药罐Ⅱ和进水泵;
所述含砷污水预处理储池中设置有进水泵，所述含砷污水预处理储池中的进水泵经输水管路连通反应罐，所述反应罐内安装有搅拌器，所述反应罐经输水管路依次连接斜板沉降罐、中间罐、砂滤罐和活性炭罐，所述斜板沉降罐的排污口以及砂滤罐的排污口分别通过排污管路连接污泥沉降罐，所述泥沉降罐的污泥排放口连接污泥排放管并通过螺杆泵连接压滤机，所述活性炭罐设置有排水口，所述加药罐Ⅰ、加药罐Ⅱ分别经管路连接反应罐，所述压滤机的滤液出口经输水管路回流至含砷污水预处理储池。
较佳地，所述压滤机为板框压滤机。
较佳地，所述加药罐Ⅰ、加药罐Ⅱ中均设置有加药泵，所述加药罐Ⅰ、加药罐Ⅱ中的加药泵分别经管路连通至反应罐，所述加药罐Ⅰ与反应罐以及加药罐Ⅰ与加药罐Ⅱ连接的管路上均设置有流量计。
较佳地，所述加药罐Ⅰ为盛放有药剂FeCl3的罐体，所述加药罐Ⅱ为盛放有药剂Ca(OH)2的罐体。
较佳地，所述中间罐与砂滤罐连接的输水管路上也设置有进水泵。
本发明同时提供了一种含砷酸性废水处理方法，采用上述的含砷酸性废水处理装置对含砷废水进行处理，处理方法如下：
首先向输送至含砷污水预处理储池的含砷废水中投放工业烧碱进行预处理，使含砷废水的pH调至10.5-11.2，然后含砷废水通过进水泵提升进入至反应罐中，通过加药罐Ⅰ、加药罐Ⅱ来向反应罐分别加入药剂FeCl3、Ca(OH)2，在反应罐中进行化学反应后，废水再通过斜板沉淀罐进行沉降，沉降后的沉淀絮凝物排放至污泥沉降罐，经污泥沉降罐浓缩后的底泥通过压滤机进行压滤，压滤后的滤饼作为危险固体废弃物送至危险废物填埋场填埋处置，斜板沉淀罐的上清液通过输水管路进入到中间罐中，然后进入砂滤罐进一步去除悬浮物，最后经活性炭罐处理，使出水砷浓度达到国家排放标准。
相对于现有技术，本发明具有如下有益效果：
本发明提供了一种含砷酸性废水处理装置，能够对含砷废水进行有效的处理，处理后的出水砷浓度完全可稳定达到国家排放标准，同时便于对处理过程中的废弃物进行收集和处理。
