申请日2017.03.31
公开(公告)日2017.11.07
IPC分类号C02F3/10; C02F3/30
摘要
本实用新型公开了一种利用复合菌处理的生活污水处理装置，包括过滤箱，过滤箱内壁右侧下部设有过滤层，过滤箱右侧下部设有引入管，引入管下端连接接触箱，接触箱内壁底端设有底板，底板通过安装槽分别安装有外填料载体和内填料载体，外填料载体和内填料载体之间连接有连接填料载体，接触箱内壁上部在外填料载体和内填料载体顶端设有支撑板，支撑板顶部右侧设有水泵，水泵的喷水头连接连通管，连通管右端连接反应箱。本实用新型采用内填料载体、连接填料载体和连接填料载体的连接结构，可以使污水更充分的接触到复合菌，增强后期的反应效果，调高反应效率。增加延伸板结构，使污水在相应的反应室内反应的更充分，提高污水净化质量。
权利要求书

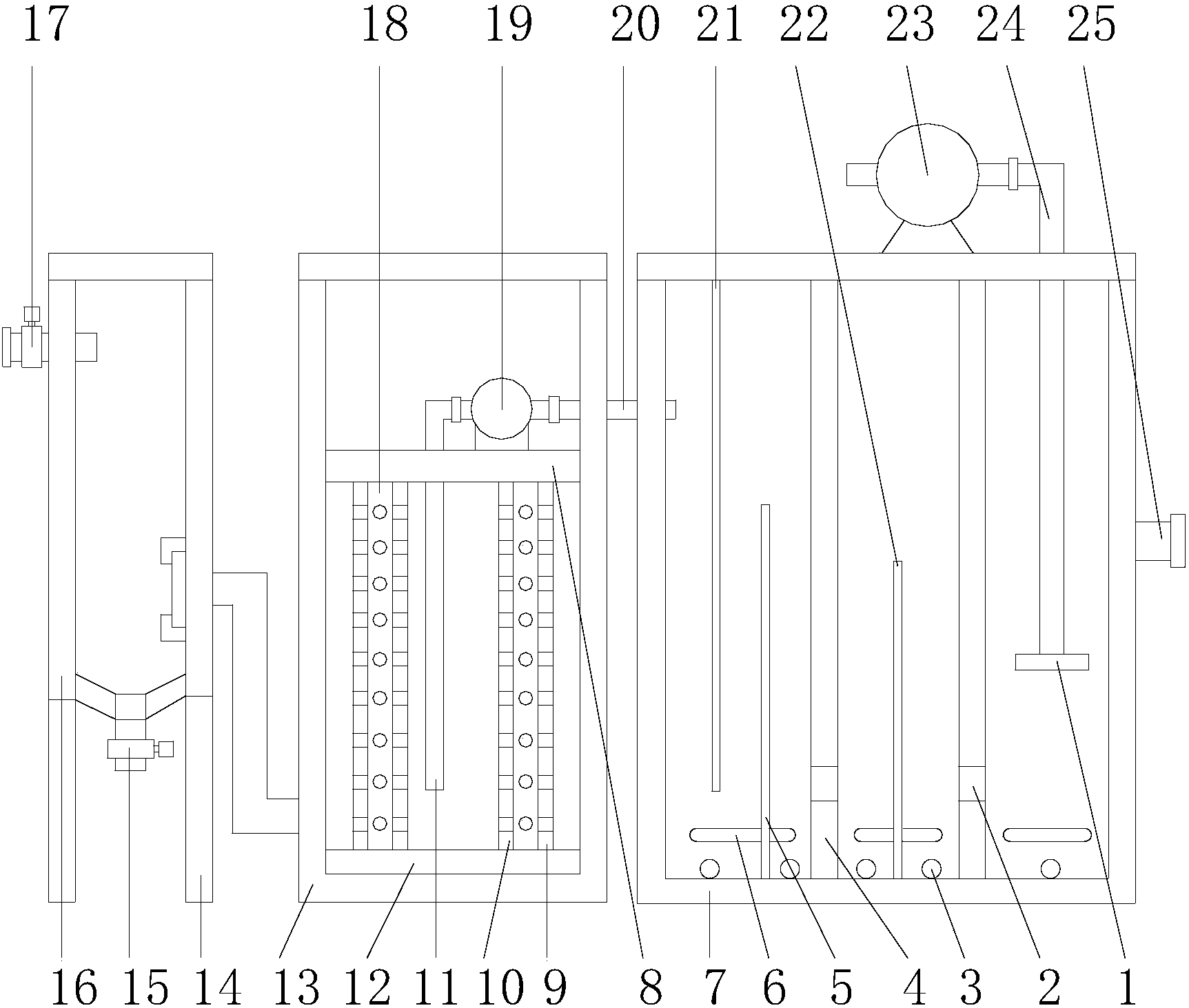

1.一种利用复合菌处理的生活污水处理装置，包括过滤箱(16)，其特征在于，过滤箱(16)左侧设有控制器，过滤箱(16)底端设有支撑腿(14)，过滤箱(16)底端中部设有第二排污口，第二排污口上设有第一电动刀发(15)，过滤箱(16)内壁右侧下部设有过滤层，过滤箱右侧下部在过滤层位置处设有引入管，引入管下端连接接触箱(13)，过滤箱(16)左侧上部设有进液口，进液口上设有第二电动刀阀(17)，过滤箱(16)顶部设有过滤盖板，接触箱(13)内壁底端设有底板(12)，底板(12)通过安装槽分别安装有外填料载体(9)和内填料载(10)体，外填料载体(9)和内填料载体(10)之间连接有连接填料载体(18)，接触箱(13)内壁上部在外填料载体(9)和内填料载体(10)顶端设有支撑板(8)，支撑板(8)顶部右侧设有水泵(19)，水泵(19)的抽水头连接抽水管(11)，抽水管(11)下端伸入接触箱(13)下部，水泵(19)的喷水头连接连通管(20)，连通管(20)右端连接反应箱(7)，接触箱(13)上端设有接触盖板，反应箱(7)中部设有两块隔板(4)，隔板(4)将反应箱(7)分割为厌氧反应室、缺氧反应室和好氧反应室，隔板(4)的下方均设有进液窗(2)，厌氧反应室左侧设有第一延伸板(21)，厌氧反应室右侧底面设有第二延伸板(5)，厌氧反应室下端在第二延伸板(5)的两侧分别设有第一排污口(3)，缺氧反应室底端中部设有第三延伸板(22)，缺氧反应室底端在第三延伸板(22)的两侧分别设有第一排污口(3)，好氧反应室下端设有第一排污口(3)，第一排污口(3)上均设有第三电动刀阀(26)，厌氧反应室、缺氧反应室和好氧反应室下部均设有观察窗(6)，反应箱(7)顶部设有反应盖板，反应盖板顶部电荷由气泵(23)，气泵(23)的出气头连接加气管(24)，加气管(24)底端连接曝气头(1)。
2.根据权利要求1所述的利用复合菌处理的生活污水处理装置，其特征在于，所述过滤箱(16)底面为倒锥形。
3.根据权利要求1所述的利用复合菌处理的生活污水处理装置，其特征在于，所述外填料载体(9)和内填料载体(10)均为圆筒状。
4.根据权利要求1所述的利用复合菌处理的生活污水处理装置，其特征在于，所述第一延伸板(21)下方与厌氧反应室不接触。
5.根据权利要求1所述的利用复合菌处理的生活污水处理装置，其特征在于，所述过滤箱(16)、接触箱(13)、厌氧反应室、缺氧反应室和好氧反应室内均设有水位传感器。
说明书
一种利用复合菌处理的生活污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体是一种利用复合菌处理的生活污水处理装置。
背景技术
人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水。城市每人每日排出的生活污水量为150—400L，其量与生活水平有密切关系。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含氮、含硫和含磷高,在厌氧细菌作用下，易生恶臭物质。在我国，随着城市人口的增加和工农业生产的发展，污水排放量也日益增加，水体污染相当严重，而且几乎遍及全国各地。
为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
目前常见的污水处理设备，一般是采用活性污泥法或生物膜法进行污水处理，活性污泥法处理污水的过程中，某些微生物大量繁殖，使得活性污泥的沉降性受到影响，过程不好控制。生物膜法在处理过程中，生物膜在增厚老化之后，生物膜有可能整体脱落，同样难以控制，净化出的水质受季节影响很大。
实用新型内容
本实用新型的目的在于提供一种利用复合菌处理的生活污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种利用复合菌处理的生活污水处理装置，包括过滤箱，过滤箱左侧设有控制器，过滤箱底端设有支撑腿，过滤箱底端中部设有第二排污口，第二排污口上设有第一电动刀发，过滤箱内壁右侧下部设有过滤层，过滤箱右侧下部在过滤层位置处设有引入管，引入管下端连接接触箱，过滤箱左侧上部设有进液口，进液口上设有第二电动刀阀，过滤箱顶部设有过滤盖板，接触箱内壁底端设有底板，底板通过安装槽分别安装有外填料载体和内填料载体，外填料载体和内填料载体之间连接有连接填料载体，接触箱内壁上部在外填料载体和内填料载体顶端设有支撑板，支撑板顶部右侧设有水泵，水泵的抽水头连接抽水管，抽水管下端伸入接触箱下部，水泵的喷水头连接连通管，连通管右端连接反应箱，接触箱上端设有接触盖板，反应箱中部设有两块隔板，隔板将反应箱分割为厌氧反应室、缺氧反应室和好氧反应室，隔板的下方均设有进液窗，厌氧反应室左侧设有第一延伸板，厌氧反应室右侧底面设有第二延伸板，厌氧反应室下端在第二延伸板的两侧分别设有第一排污口，缺氧反应室底端中部设有第三延伸板，缺氧反应室底端在第三延伸板的两侧分别设有第一排污口，好氧反应室下端设有第一排污口，第一排污口上均设有第三电动刀阀，厌氧反应室、缺氧反应室和好氧反应室下部均设有观察窗，反应箱顶部设有反应盖板，反应盖板顶部电荷由气泵，气泵的出气头连接加气管，加气管底端连接曝气头。
作为本实用新型进一步的方案：所述过滤箱底面为倒锥形。
作为本实用新型进一步的方案：所述外填料载体和内填料载体均为圆筒状。
作为本实用新型进一步的方案：所述第一延伸板下方与厌氧反应室不接触。
作为本实用新型进一步的方案：所述过滤箱、接触箱、厌氧反应室、缺氧反应室和好氧反应室内均设有水位传感器。
与现有技术相比，本实用新型的有益效果是：本实用新型采用内填料载体、连接填料载体和连接填料载体的连接结构可以使污水更充分的接触到复合菌，增强后期的反应效果，调高反应效率。增加延伸板结构，使污水在相应的反应室内反应的更充分，提高污水净化质量。
