申请日2017.03.20
公开(公告)日2017.06.20
IPC分类号C02F9/04
摘要
本发明公开了一种基于太阳能的生活污水净化处理装置，包括太阳能供电池板、太阳能跟踪系统、太阳能供电系统、喷射浮选除油装置和水污染质分离净化装置，太阳能电池板并联于太阳能供电系统和太阳能跟踪系统，喷射浮选除油装置用于处理厨房含油用水，经喷射浮选除油装置处理后输送至水污染质分离净化装置，污染质分离净化装置直接通过管道接收其他生活用水，水污染质分离净化装置上端安装有支撑框架，喷射浮选除油装置的底端安装在支撑框架上，采用太阳能供电，使各个部件其正常运作，并且将厨房用水单独处理，将经过处理的厨房用水和其他生活用水一起输送至水污染质分离净化装置进行处理，利用好氧反应，可以大量处理生活用水，成本低廉。

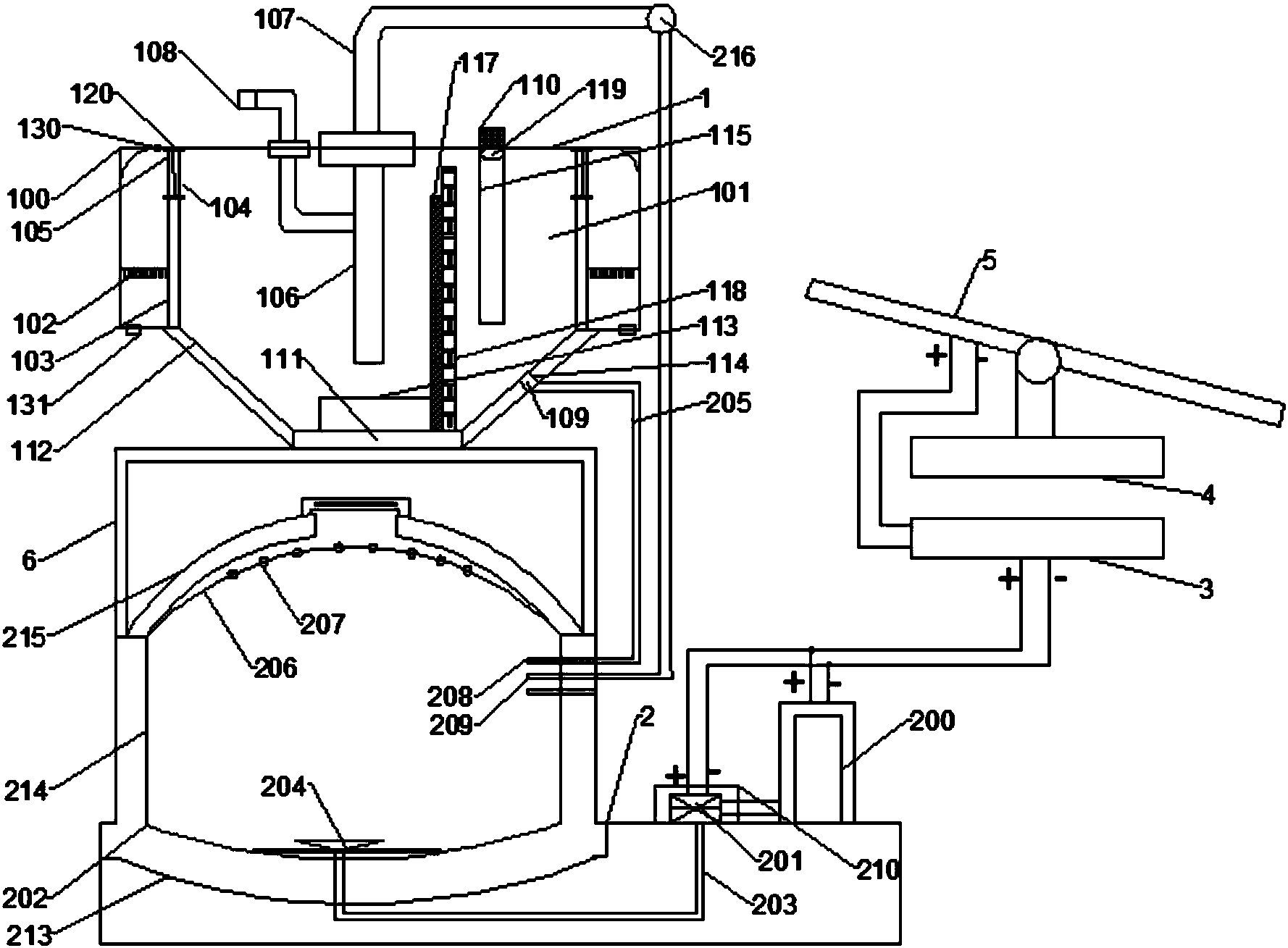

摘要附图
权利要求书
1.一种基于太阳能的生活污水净化处理装置，包括太阳能供电池板(5)、太阳能跟踪系统(4)、太阳能供电系统(3)、水污染质分离净化装置(2)，所述太阳能电池板(5)并联于太阳能供电系统(3)和太阳能跟踪系统(4)其特征在于：还包括喷射浮选除油装置(1)，所述喷射浮选除油装置(1)用于处理厨房含油用水，经喷射浮选除油装置(1)处理后的水输送至水污染质分离净化装置(2);同时，所述污染质分离净化装置(2)直接通过管道接收其他生活用水，所述水污染质分离净化装置(2)安装在地表上，并且其底端固定在地表内部，所述水污染质分离净化装置(2)上端安装有支撑框架(6)，喷射浮选除油装置(1)的底端安装在支撑框架(6)上;
所述喷射浮选除油装置(1)包括装置外壳(100)，所述装置外壳(100)中央设置有分离室(101)，所述装置外壳(100)两侧各设置一个除沫室(102)，两个所述的除沫室(102)位于分离室(101)的两端，且分离室(101)与除沫室(102)之间设有隔板(103)，所述隔板(103)与装置外壳(100)上表面之间留有间隙(104)，所述间隙(104)内安装除沫器(105)，所述装置外壳(100)正中间位置安装有液气射流泵(106)，所述液气射流泵(106)垂直接入装置外壳(100)的内部，且不与装置外壳(100)的底端内表面接触，所述液气射流泵(106)连接循环水输入管(107)和供气泵(108)，所述装置外壳(100)的底端一侧设有浮选装置出水口(109)，其上端设有浮选装置进水口(110)，所述除沫室(102)上端设有通气孔(130)，下端设有油油污排出阀门(131);
所述水污染质分离净化装置(2)包括臭氧发生器(200)、直流气泵(201)和净水槽(202)，所述臭氧发生器(200)连接直流气泵(201)，所述直流气泵(201)通过输气管(203)连接有微曝气管(204)，所述微曝气管(204)安装在净水槽(202)的底端，所述净水槽(202)的内部上表面安装有保护盖(206)，所述保护盖(206)上设有若干出气孔(207)，所述净水槽(202)的侧端设有若干生活用水管道接口(208)，其中一个生活用水管道接口(208)通过第一管道(205)与浮选装置出水口(109)连接，用于将经过喷射浮选除油装置(1)处理的水输送至净水槽(202)内;至少有一个生活用水管道接口(208)用于将其他不含油的生活用水输送至净水槽(202)内，至少有一个生活用水管道接口(208)将净水槽(202)内净化后的水向外输出;
所述净水槽(202)的侧端还设有循环水输出接口(209)，所述循环水输出接口(209)通过微型抽水泵(216)连接于喷射浮选除油装置(1)的循环水输入管(107)上;
所述太阳能供电系统(3)给喷射浮选除油装置(1)的除沫器(105)、液气射流泵(106)、供气泵(108)以及水污染质分离净化装置(2)的臭氧发生器(200)、直流气泵(201)直接供电。
2.根据权利要求1所述的一种基于太阳能的生活污水净化处理装置，其特征在于：所述喷射浮选除油装置(1)的装置外壳(100)的底端为支承板(111)，两侧为空心板(112)，所述支承板(111)固定安装在支撑框架(6)上，所述支承板(111)上端设有压力承载钢板(113)，所述支承板(111)两端通过空心板(112)固定连接在除沫室(102)的底端，所述浮选装置出水口(109)设置在空心板(112)中间，所述浮选装置出水口(109)与空心板(112)的内部通过密封板(114)隔开，所述浮选装置进水口(110)的内端通过进水管道(115)接至装置外壳(100)的内部，并与空心板(112)的上端齐平。
3.根据权利要求1所述的一种基于太阳能的生活污水净化处理装置，其特征在于：所述太阳能跟踪系统(4)包括底座(400)和驱动控制箱(401)，所述驱动控制箱(401)安装在底座(400)上，所述驱动控制箱(401)内安装有步进电机控制器(402)、固定支杆(403)、控制主轴(404)、STC89C54单片机电路板(405)和步进电机(406)，所述步进电机(406)的转轴连接有小齿轮(407)，所述控制主轴(404)通过安装在固定支杆(403)上下两端的轴承(409)固定在固定支杆(403)上，所述小齿轮(407)连接有大齿轮(408)，所述控制主轴(404)固定在大齿轮(408)内，所述控制主轴(404)的上端连接有半球形的太阳能电池支撑板(410)，所述太阳能电池板(5)固定安装在太阳能电池支撑板(410)上，所述步进电机控制器(402)由STC89C54单片机电路板(405)控制，所述步进电机控制器(402)连接步进电机(406)并控制其运作，且所述STC89C54单片机电路板(405)由太阳能供电系统(3)供电。
4.根据权利要求1所述的一种基于太阳能的生活污水净化处理装置，其特征在于，所述除沫器(105)包括两块安装板(120)，分别安装于隔板(103)的顶端和装置外壳(100)的顶端下表面，两块所述的安装板(120)之间安装丝网(121)，所述丝网(121)与除沫室(102)之间安装若干格栅(122)，相邻格栅(122)之间设有油滴出口(123)。
5.根据权利要求1所述的一种基于太阳能的生活污水净化处理装置，其特征在于，所述液气射流泵(106)包括吸入室(124)和射流元件(125)，所述射流元件(125)位于吸入室(124)的中间，所述吸入室(124)的左端设有工作水入口管道(126)，上端设有气体吸入口管道(127)，所述工作水入口管道(126)与循环水输入管(107)相接，所述气体吸入口管道(127)与供气泵(108)连接，所述工作水入口管道(126)的右端与射流元件(125)相接，所述吸入室(124)的右端连接有喉管(128)，所述喉管(128)连接有漏斗式分流管(129)。
6.根据权利要求1所述的一种基于太阳能的生活污水净化处理装置，其特征在于，所述净化槽(202)由球形池底(213)、圆柱形池身(214)、圆拱形池顶(215)三个部分组成，所述圆柱形池身(214)上下两端与圆拱形池顶(215)、球形池底(213)均通过钢筋混凝土圈梁固定相接，所述保护盖(206)位于圆拱形池顶(215)内侧，并距离圆拱形池顶(215)内表面1-3cm。
说明书
一种基于太阳能的生活污水净化处理装置
技术领域
本发明涉及生活污水净化处理技术领域，具体为一种基于太阳能的生活污水净化处理装置。
背景技术
在现实生活中，人们每天都会排放大量生活污水，这些生活污水含有大量有机物，同时也含有病原菌等，这些生活污水的直接排放会对水资源造成严重污染。现有技术中已经存在一些生活污水的净化处理装置，尤其是利用活性生物膜处理生活污水效果最好。传统的这种利用活性生物膜处理生活污水的装置可以附着生物膜的空间太小，生活污水不能充分的与活性生物膜接触，被微生物分解污水中的有害成分，因此传统的污水处理结构处理效率较低。
随着生活水平的迅猛发展，我国小城镇及广大农村生活污水产生越来越多，由于条件限制现在农村和小城镇缺乏污水处理装置，生活污水大多处于无序排放状态，使得周围水质日益恶化，如申请号为201610571348.5，专利名称为一种生活污水处理装置的发明专利，其技术方案为包括厕所污水处理系统和洗涤污水处理系统，所述厕所污水处理系统包括厕所污水汇集管、与厕所污水汇集管连接的化粪池，所述化粪池为密闭结构、且其上设有吸粪口，所述洗涤污水处理系统包括洗涤污水汇集管、与洗涤污水汇集管连接的有机物处理池，所述有机物处理池的后方连接无机物处理部件。本装置结构简单、处理成本低、减少污染、有效利用资源，且处理后的污水达到净水标准，能够循环利用，提高水资源利用率，值得广泛推广。
但是，生活污水主要集中在厨房用水、洗澡用水和洗衣用水，现有技术以及上述专利存在如下缺点：
(1)对于厨房用水存在很多油污，采用上述方案无法解决油污的问题，采用化学或生物的方法处理油污，其成本高，却仍然无法大量处理厨房用水;
(2)好氧反应是生活污水处理关键所在，对COD的降解及氨氮的硝化具有重要的作用，而一般好氧反应所需要的氧气大多是通过强制性供氧获得，需要消耗大量的动力，导致污水处理的运行成本居高不下。
发明内容
为了克服现有技术方案的不足,本发明提供一种基于太阳能的生活污水净化处理装置,采用太阳能供电方式，给喷射浮选除油装置和水污染质分离净化装置供电，使其正常运作，并且将厨房用水单独处理，将经过喷射浮选除油装置处理的厨房用水和其他生活用水一起输送至水污染质分离净化装置进行处理，利用好氧反应，将臭氧发生器产生的臭氧通入净水槽中，臭氧还可以氧化、分解水中的污染物，在水处理中对除嗅味、脱色、杀菌、去除酚、氰、铁、锰和降低COD、BOD等都具有显著的效果，成本低廉，可以大量处理生活用水。
本发明解决其技术问题所采用的技术方案是：一种基于太阳能的生活污水净化处理装置，包括太阳能供电池板、太阳能跟踪系统、太阳能供电系统、喷射浮选除油装置和水污染质分离净化装置，所述太阳能电池板并联于太阳能供电系统和太阳能跟踪系统，所述喷射浮选除油装置用于处理厨房含油用水，经喷射浮选除油装置处理后的水输送至水污染质分离净化装置，所述污染质分离净化装置直接通过管道接收其他生活用水，所述水污染质分离净化装置安装在地表上，并且其底端固定在地表内部，所述水污染质分离净化装置上端安装有支撑框架，喷射浮选除油装置的底端安装在支撑框架上;
所述喷射浮选除油装置包括装置外壳，所述装置外壳中央设置有分离室，所述装置外壳两侧各设置一个除沫室，两个所述的除沫室位于分离室的两端，且分离室与除沫室之间设有隔板，所述隔板与装置外壳上表面之间留有间隙，所述间隙中间安装除沫器，所述装置外壳正中间位置安装有液气射流泵，所述液气射流泵垂直接入装置外壳的内部，且不与装置外壳的底端内表面接触，所述液气射流泵连接循环水输入管和供气泵，所述装置外壳的底端一侧设有浮选装置出水口，其上端设有浮选装置进水口，所述除沫室上端设有通气孔，下端设有油油污排出阀门;
所述水污染质分离净化装置包括臭氧发生器、直流气泵和净水槽，所述臭氧发生器连接直流气泵，所述直流气泵通过输气管连接有微曝气管，所述微曝气管安装在净水槽的底端，所述净水槽的内部上表面安装有保护盖，所述保护盖上设有若干出气孔，所述净水槽的侧端设有若干生活用水管道接口，其中一个生活用水管道接口通过第一管道与浮选装置出水口连接，用于将经过喷射浮选除油装置处理的水输送至净水槽内;至少有一个生活用水管道接口用于将其他不含油的生活用水输送至净水槽内，至少有一个生活用水管道接口将净水槽内净化后的水向外输出;所述浮选装置出水口通过第一管道连接于净水槽的一个生活用水管道接口上，所述净水槽的侧端还设有循环水输出接口，所述循环水输出接口通过微型抽水泵连接于喷射浮选除油装置的循环水输入管上;
所述太阳能供电系统给喷射浮选除油装置的除沫器、液气射流泵、供气泵以及水污染质分离净化装置的臭氧发生器、直流气泵直接供电。
作为本发明一种优选的技术方案，所述喷射浮选除油装置的装置外壳的底端为支承板，两侧为空心板，所述支承板固定安装在支撑框架上，所述支承板上端设有压力承载钢板，所述支承板两端通过空心板固定连接在除沫室的底端，所述浮选装置出水口设置在空心板中间，所述浮选装置出水口与空心板的内部通过密封板隔开，所述浮选装置进水口的内端通过进水管道接至装置外壳的内部，并与空心板的上端齐平。
作为本发明一种优选的技术方案，所述空心板内安装STC89C51单片机电路板，所述STC89C51单片机电路板连接有油位传感器、水位传感器和电磁阀，所述电磁阀安装在浮选装置出水口和浮选装置进水口上，所述油位传感器和水位传感器垂直安装在支承板上，所述STC89C51单片机电路板通过太阳能供电系统供电。
作为本发明一种优选的技术方案，所述太阳能供电系统包括充电电路和密封铅酸蓄电池，所述太阳能电池板通过弱光控制系统连接充电电路，所述充电电路连接密封铅酸蓄电池，所述充电电路与密封铅酸蓄电池之间还连接稳压输出电路和电池电量检测电路。
作为本发明一种优选的技术方案，所述太阳能跟踪系统包括底座和驱动控制箱，所述驱动控制箱安装在底座上，所述驱动控制箱内安装有步进电机控制器、固定支杆、控制主轴、STC89C54单片机电路板和步进电机，所述步进电机的转轴连接有小齿轮，所述控制主轴通过安装在固定支杆上下两端的轴承固定在固定支杆上，所述小齿轮连接有大齿轮，所述控制主轴固定在大齿轮内，所述控制主轴的上端连接有半球形的太阳能电池支撑板，所述太阳能电池板固定安装在太阳能电池支撑板的圆面上，所述步进电机控制器由STC89C54单片机电路板控制，所述步进电机控制器连接步进电机并控制其运作，且所述STC89C54单片机电路板由太阳能供电系统供电。
作为本发明一种优选的技术方案，所述除沫器包括两块安装板，分别安装于隔板的顶端和装置外壳的顶端下表面，两块所述的安装板之间安装丝网，所述丝网与除沫室之间安装若干格栅，相邻格栅之间设有油滴出口。
作为本发明一种优选的技术方案，所述净水槽的旁边安装一个隔音箱，所述直流气泵安装在隔音箱内，所述隔音箱采用石膏板制成长方体形状，且石膏板内设有隔音棉。
作为本发明一种优选的技术方案，所述液气射流泵包括吸入室和射流元件，所述射流元件位于吸入室的中间，所述吸入室的左端设有工作水入口管道，上端设有气体吸入口管道，所述工作水入口管道的右端与射流元件相接，所述吸入室的右端连接有喉管，所述喉管连接有漏斗式分流管。
作为本发明一种优选的技术方案，所述净化槽由球形池底、圆柱形池身、圆拱形池顶三个部分组成，所述圆柱形池身上下两端与圆拱形池顶、球形池底均通过钢筋混凝土圈梁固定相接，所述保护盖位于圆拱形池顶内侧，并距离圆拱形池顶内表面-cm。
作为本发明一种优选的技术方案，所述球形池底由碎石垫层、钢筋混凝土浇筑而成;所述圆柱形池身由钢筋混凝土浇筑而成，其浇筑的内外模板采用砖胎膜;所述圆拱形池顶也由钢筋混凝土浇筑而成。
与现有技术相比，本发明的有益效果是：本发明一种基于太阳能的生活污水净化处理装置,采用太阳能供电方式，给喷射浮选除油装置和水污染质分离净化装置供电，使其正常运作，并且将厨房用水单独处理，将经过喷射浮选除油装置处理的厨房用水和其他生活用水一起输送至水污染质分离净化装置进行处理，利用好氧反应，将臭氧发生器产生的臭氧通入净水槽中，臭氧还可以氧化、分解水中的污染物，在水处理中对除嗅味、脱色、杀菌、去除酚、氰、铁、锰和降低COD、BOD等都具有显著的效果，成本低廉，可以大量处理生活用水。
