申请日2017.05.03
公开(公告)日2017.08.18
IPC分类号B01D29/66; B01D33/48; B01D35/16
摘要
本发明公开了一种水处理系统的反冲洗装置包括框架、设置在框架上的驱动机构、与驱动机构连接的传动机构以及连接在传动机构上的定向能量发生机构。由于本发明水处理系统的反冲洗装置的传动机构在驱动机构的作用下上下往复运动，定向能量发生机构在传动机构的带动下上下往复运动而拍打水面，从而将能量定向传递，定向传递的能量使水向下冲压，进而对过滤网进行冲洗。因此本发明水处理系统的反冲洗装置的冲洗效果好、可靠性高、而且不需要引用的部的净水。
权利要求书
1.一种水处理系统的反冲洗装置，其特征在于，包括：
框架;
驱动机构，设置在框架上;
传动机构，与驱动机构连接并在驱动机构的驱动下上下往复运动;以及
定向能量发生机构，连接在传动机构上并在传动机构的带动下上下往复运动，用于产生拍打水面并对水面施加使水向下冲压的定向能量。
2.如权利要求1所述的水处理系统的反冲洗装置，其特征在于，所述驱动机构包括电机以及减速机构，电机固定设置在框架上，减速机构与电机连接，该减速机构具有输出端，该输出端与传动机构连接。
3.如权利要求2所述的水处理系统的反冲洗装置，其特征在于，所述减速机构具有两反向延伸的输出端。
4.如权利要求2所述的水处理系统的反冲洗装置，其特征在于，所述传动机构具有运动转换机构和往复运动机构，往复运动机构的一端与运动转换机构枢接，往复运动机构的另一端与定向能量发生机构枢接，传动机构与减速机构的输出端连接，用于将输出端的低速转动转换为往复运动机构的上下往复运动。
5.如权利要求1所述的水处理系统的反冲洗装置，其特征在于，所述定向能量发生机构具有一震动板以及从震动板边沿垂直延伸出来的围板，震动板的一侧与传动机构枢接。
6.如权利要求1所述的水处理系统的反冲洗装置，其特征在于，还包括能量罩，套设在定向能量发生机构上，用于在向能量发生机构拍打水面时约束水的移动方向。
7.如权利要求6所述的水处理系统的反冲洗装置，其特征在于，所述能量罩与定向能量发生机构之间的间距小于1cm。
8.如权利要求1所述的水处理系统的反冲洗装置，其特征在于，还包括行走机构，行走机构具有第一导向轨以及设置在第一导向轨上的第二导向轨和支架，支架用于承载所述框架，第一导向轨用于带动支架在水平面的第一移动方向上移动，第二导向轨用于带动第一导向轨在水平面的第二移动方向上移动，且第二移动方向垂直第一移动方向。
9.如权利要求8所述的水处理系统的反冲洗装置，其特征在于，还包括升降机构，升降机构与支架和框架连接，用于带动框架升降。
10.如权利要求9所述的水处理系统的反冲洗装置，其特征在于，所述升降机构具有螺杆、链轮以及链条，螺杆与框架螺接，且螺杆的一端枢接在支架上，链轮设置在螺杆的另一端，链条套设在链轮上。
说明书
水处理系统的反冲洗装置
技术领域
本发明涉及水净化处理技术领域，尤其涉及一种水处理系统的反冲洗装置。
背景技术
现有的污水处理系统通常采用“沉淀池+过滤池”的处理模式去除污水中的悬浮物。污水先通过沉淀池将一部分悬浮物沉淀后再进入过滤池，过滤池中设有过滤网，用于对污水进行过滤。由于过滤网经过一定时间的使用会发生堵塞，因此过滤网需要定期进行反冲洗。
现有的反冲洗方式是采用气水反冲洗方式，其通过在过滤池的底部布置复杂的气水冲洗系统，借由气水冲洗系统将从外部引入的净水施加压力以对过滤网进行冲洗，因此现有的气水反冲洗方式需要较大量的净水。而且由于气水冲洗系统设置在过滤池的底部，这容易造成短流现象，因此其冲洗效果差、可靠性低。
发明内容
本发明的目的在于提供一种冲洗效果好、可靠性高、不使用引用外部净水的水处理系统的反冲洗装置。

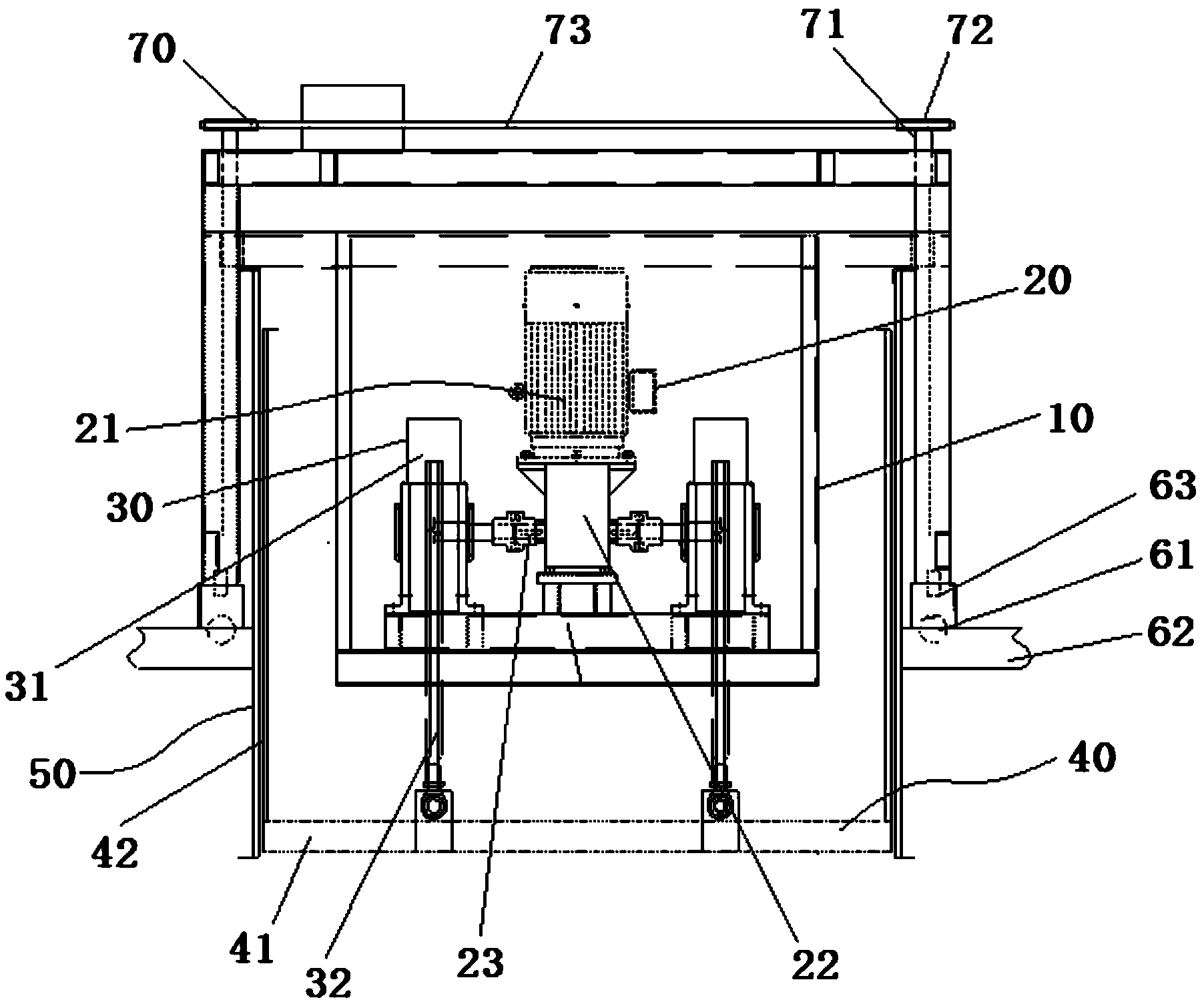

为了实现本发明的目的，本发明提供一种水处理系统的反冲洗装置包括：
框架;
驱动机构，设置在框架上;
传动机构，与驱动机构连接并在驱动机构的驱动下上下往复运动;以及
定向能量发生机构，连接在传动机构上并在传动机构的带动下上下往复运动，用于产生拍打水面并对水面施加使水向下冲压的定向能量。
作为上述水处理系统的反冲洗装置的改进，所述驱动机构包括电机以及减速机构，电机固定设置在框架上，减速机构与电机连接，该减速机构具有输出端，该输出端与传动机构连接。
作为上述水处理系统的反冲洗装置的进一步改进，所述减速机构具有两反向延伸的输出端。
作为上述水处理系统的反冲洗装置的进一步改进，所述传动机构具有运动转换机构和往复运动机构，往复运动机构的一端与运动转换机构枢接，往复运动机构的另一端与定向能量发生机构枢接，传动机构与减速机构的输出端连接，用于将输出端的低速转动转换为往复运动机构的上下往复运动。
作为上述水处理系统的反冲洗装置的改进，所述定向能量发生机构具有一震动板以及从震动板边沿垂直延伸出来的围板，震动板的一侧与传动机构枢接。
作为上述水处理系统的反冲洗装置的改进，该水处理系统的反冲洗装置还包括能量罩，套设在定向能量发生机构上。
作为上述水处理系统的反冲洗装置的进一步改进，所述能量罩与定向能量发生机构之间的间距小于1cm。
作为上述水处理系统的反冲洗装置的改进，该水处理系统的反冲洗装置还包括行走机构，行走机构具有第一导向轨以及设置在第一导向轨上的第二导向轨和支架，支架用于承载所述框架，第一导向轨用于带动支架在水平面的第一移动方向上移动，第二导向轨用于带动第一导向轨在水平面的第二移动方向上移动，且第二移动方向垂直第一移动方向。
作为上述水处理系统的反冲洗装置的进一步改进，该水处理系统的反冲洗装置还包括升降机构，升降机构与支架和框架连接，用于带动框架升降。
作为上述水处理系统的反冲洗装置的进一步改进，所述升降机构具有螺杆、链轮以及链条，螺杆与框架螺接，且螺杆的一端枢接在支架上，链轮设置在螺杆的另一端，链条套设在链轮上。
由于本发明水处理系统的反冲洗装置的传动机构在驱动机构的作用下上下往复运动，定向能量发生机构在传动机构的带动下上下往复运动而拍打水面，从而将能量定向传递，定向传递的能量使水向下冲压，进而对过滤网进行冲洗。因此本发明水处理系统的反冲洗装置的冲洗效果好、可靠性高、而且不需要引用的部的净水。
