申请日2017.03.29
公开(公告)日2017.06.30
IPC分类号C02F9/02; C02F9/14; E03F1/00; E03F5/10; E03F5/14
摘要
本发明属于城市雨水处理设备技术领域，具体涉及一种城市雨水处理装置。本发明提供的一种城市雨水处理装置，包括排出污水和雨水的城市建筑，所述城市建筑排出的雨水和污水分别与污水处理系统和雨水处理系统连接，所述污水处理系统包括通过污水进管与污水处理厂连接的第一污水处理池和第二污水处理池，所述第二污水处理池通过排水管将处理后的水排到河流中;所述雨水处理系统包括设置在雨水管道上的若干个雨水进口，所述雨水进口在下流方向按顺序设有旋流水力分离器、雨水过滤器和过滤罐，所述过滤罐设有雨水排水管。本发明提供了一种城市雨水处理装置，能节能环保，实现城市雨水再利用。
权利要求书

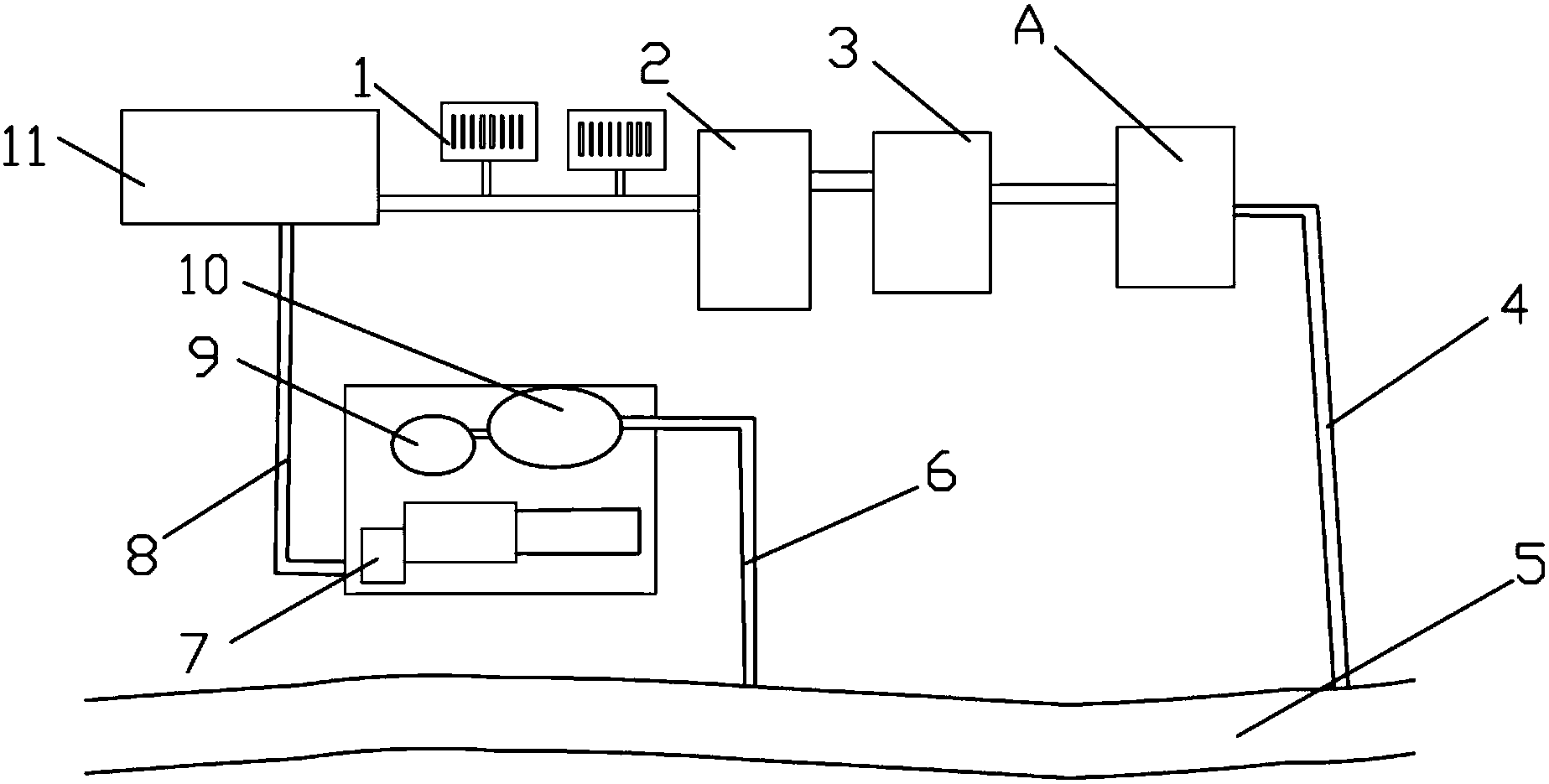

1.一种城市雨水处理装置，包括排出污水和雨水的城市建筑(11)，所述城市建筑(11)排出的雨水和污水分别与污水处理系统和雨水处理系统连接，其特征在于，所述污水处理系统包括通过污水进管(8)与污水处理厂(7)连接的第一污水处理池(9)和第二污水处理池(10)，所述第二污水处理池通过排水管(6)将处理后的水排到河流(5)中;
所述雨水处理系统包括设置在雨水管道上的若干个雨水进口(1)，所述雨水进口(1)在下流方向按顺序设有旋流水力分离器(2)、雨水过滤器(3)和过滤罐(A)，所述过滤罐(A)设有雨水排水管(4)。
2.根据权利要求1所述城市雨水处理装置，其特征在于，所述排水管(6)上设有水力颗粒分离器(S)，所述雨水排水管(4)上设有蓄水池(X)。
3.根据权利要求1所述城市雨水处理装置，其特征在于，所述旋流水力分离器(2)包括设置在筒体(206)上部的顶盖体(204)和设置在底部的筒底板(210)和筒底座(211)，所述顶盖体(204)上设有密封的盖板(205)，所述筒体(206)设有与其内部连通且上下错位设置的进水口(201)和出水口(207)，所述进水口(201)和出水口(207)与中心筒(202)连通，所述中心筒(202)的上部设有旋流盖板(203)，所述中心筒(202)的下部设有下椎体(209)，所述下椎体(209)的中心与中心筒(202)内的收集器(208)的中心重合设置。
4.根据权利要求1所述城市雨水处理装置，其特征在于，所述过滤罐(A)包括设置其中心且设有若干个渗水孔(A1)的收集管(A5)和设置在上部的上盖板(A3)，所述收集管(A5)上部设有压盖(A4)，所述收集管(A5)套装有内过滤网(A8)、外过滤网(A7)和外筒(A6)，所述内过滤网(A8)和外过滤网(A7)之间设有过滤介质(A2)，所述收集管(A5)底部设有第一底座(A9)，所述第一底座(A9)固接有排水管(A10)且与收集管(A5)连通。
5.根据权利要求1所述城市雨水处理装置，其特征在于，所述雨水过滤器(3)包括设置在过滤器箱体(33)内的若干个圆柱型的过滤单元(32)，所述过滤单元(32)彼此连通且与过滤器箱体(33)上相对设置的过滤器进口(31)和过滤器出口(35)连通，所述过滤器进口(31)和过滤器出口(35)在过滤器箱体(33)内设有固定座(34)。
6.根据权利要求1所述城市雨水处理装置，其特征在于，所述过滤器进口(31)上设有过滤筒体(36)。
7.根据权利要求2所述城市雨水处理装置，其特征在于，所述蓄水池(X)包括设有若干个隔挡墙(X5)的内腔(X4)，所述内腔(X4)的顶部设有水池顶板(X1)和底部设有水池底板(X7)，所述水池顶板(X1)上固装有蓄水池进口(X2)，所述蓄水池(X)的底部设有蓄水池出口(X3)。
8.根据权利要求7所述城市雨水处理装置，其特征在于，所述水池底板(X7)上设有弧形板(X6)。
9.根据权利要求2所述城市雨水处理装置，其特征在于，所述水力颗粒分离器(S)包括设置在地面(S1)下的箱体(S8)，所述箱体(S8)上的挡水网(S2)位置高于地面(S1)，所述挡水网(S2)内侧设有侧进水道(S3)，所述箱体(S8)内设有L型的溢水管(S13)且在其底部设有硕石层(S11)，所述硕石层(S11)上盛装有生物介质(S12)，所述生物介质(S12)用于埋种有植物(S5)，所述生物介质(S12)表面铺有土工布(S7)，所述溢水管(S13)的一端为出水下管(S9)且伸出箱体(S8)，所述溢水管(S13)的另一端伸出土工布(S7)且设有滤网(S14)，所述溢水管(S13)与侧进水道(S3)之间设有防冲碎石(S15)，所述箱体(S8)的上部设有顶面进水口(S4)和维护通道(S6)。
10.根据权利要求9所述城市雨水处理装置，其特征在于，所述出水下管(S9)上若干个收集孔(S10)，所述出水下管(S9)设有向上的倾斜角。
说明书
一种城市雨水处理装置
技术领域
本发明属于城市污水处理设备技术领域，具体涉及一种城市雨水处理装置。
背景技术
目前，按污水来源分类，污水处理一般分为生产污水处理、生活污水处理和城市雨水处理，其中生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。处理污水的方法很多，一般可归纳为物理法、化学法和生物法等。
污水处理成本能耗，基本都是高能耗\低效率。城市生活污水排放已是中国城市水的主要污染源城市生活污水处理是当前和今后城市节水和城市水环境保护工作的重中之重。随着科技的发展，污水的直接利用已成为可能，使用污水源热泵系统对城市原生污水进行利用。
但是对城市原生污水的再利用，还不能达到节能环保，实现无污染的目的。
发明内容
本发明要解决的技术问题在于，需要提供一种城市雨水处理装置，用以达到节能环保，实现城市污水再利用，达到无污染的目的。
为解决上述问题，本发明提供的一种城市雨水处理装置，包括排出污水和雨水的城市建筑，所述城市建筑排出的雨水和污水分别与污水处理系统和雨水处理系统连接，所述污水处理系统包括通过污水进管与污水处理厂连接的第一污水处理池和第二污水处理池，所述第二污水处理池通过排水管将处理后的水排到河流中;
所述雨水处理系统包括设置在雨水管道上的若干个雨水进口，所述雨水进口在下流方向按顺序设有旋流水力分离器、雨水过滤器和过滤罐，所述过滤罐设有雨水排水管。
优选的技术方案，所述排水管上设有水力颗粒分离器，所述雨水排水管上设有蓄水池。
优选的技术方案，所述旋流水力分离器包括设置在筒体上部的顶盖体和设置在底部的筒底板和筒底座，所述顶盖体上设有密封的盖板，所述筒体设有与其内部连通且上下错位设置的进水口和出水口，所述进水口和出水口与中心筒连通，所述中心筒的上部设有旋流盖板，所述中心筒的下部设有下椎体，所述下椎体的中心与中心筒内的收集器的中心重合设置。
优选的技术方案，所述过滤罐包括设置其中心且设有若干个渗水孔的收集管和设置在上部的上盖板，所述收集管上部设有压盖，所述收集管套装有内过滤网、外过滤网和外筒，所述内过滤网和外过滤网之间设有过滤介质，所述收集管底部设有第一底座，所述第一底座固接有排水管且与收集管连通。
优选的技术方案，所述雨水过滤器包括设置在过滤器箱体内的若干个圆柱型的过滤单元，所述过滤单元彼此连通且与过滤器箱体上相对设置的过滤器进口和过滤器出口连通，所述过滤器进口和过滤器出口在过滤器箱体内设有固定座。
优选的技术方案，所述过滤器进口上设有过滤筒体。
优选的技术方案，所述蓄水池包括设有若干个隔挡墙的内腔，所述内腔的顶部设有水池顶板和底部设有水池底板，所述水池顶板上固装有蓄水池进口，所述蓄水池的底部设有蓄水池出口。
优选的技术方案，所述水池底板上设有弧形板。
优选的技术方案，所述水力颗粒分离器包括设置在地面下的箱体，所述箱体上的挡水网位置高于地面，所述挡水网内侧设有侧进水道，所述箱体内设有L型的溢水管且在其底部设有硕石层，所述硕石层上盛装有生物介质，所述生物介质用于埋种有植物，所述生物介质表面铺有土工布，所述溢水管的一端为出水下管且伸出箱体，所述溢水管的另一端伸出土工布且设有滤网，所述溢水管与侧进水道之间设有防冲碎石，所述箱体的上部设有顶面进水口和维护通道。
优选的技术方案，所述出水下管上若干个收集孔，所述出水下管设有向上的倾斜角。
本发明提供的一种城市雨水处理装置与现有技术相比，具有如下有益效果：
1、本发明为排放生活污水的生活小区或村镇就近建设HF工艺的污水处理装置，成本低，经济综合指标符合标准;
2、本发明适用于不同水文地质条件和气候条件的应用环境;
3、本发明对于干旱缺水地区，HF工艺+中水回用的模式能有效缓解水资源短缺的矛盾，具有更广阔的应用前景。
