申请日2017.05.03
公开(公告)日2017.12.01
IPC分类号C02F9/02; C02F9/10; C02F1/68; C02F1/28
摘要
本实用新型公开了一种墨玉净化水处理系统，包括墨玉净化水处理系统，包括锅炉、控温净化水箱、冷却水箱、二次水净化处理装置，锅炉与控温净化水箱之间由连通管连接，控温净化水箱经由冷却水箱与二次水净化处理装置连接，控温净化水箱与二次水净化处理装置内放置墨玉石或墨玉石碎块，控温净化水箱底部设置温控装置，二次水净化处理装置设有水净化处理器，冷却水处理系统的冷却水管道与锅炉连接，温控装置保证了墨玉在90℃恒温条件下能够最大程度释放对人体健康有益的微量元素，溶解于水中被人体所吸收起保健作用，同时最大程度实现了墨玉吸附水垢、水质净化的特性，得到净化的矿物质饮用水。
权利要求书

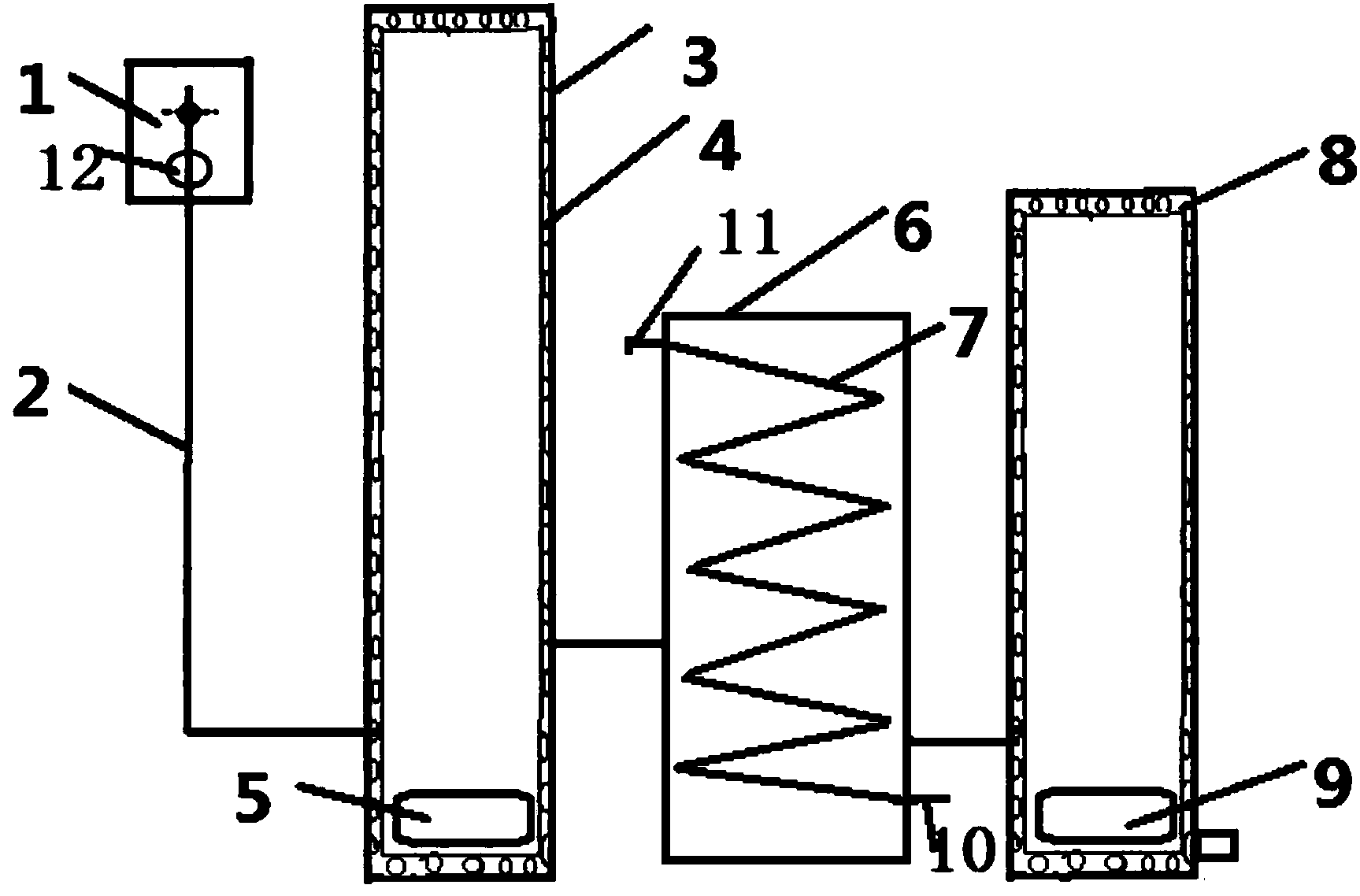

1.一种墨玉净化水处理系统，其特征在于，包括锅炉、控温净化水箱、冷却水箱、二次水净化处理装置，锅炉与控温净化水箱之间由连通管连接，控温净化水箱经由冷却水箱与二次水净化处理装置连接，控温净化水箱与二次水净化处理装置内均放置墨玉石或墨玉石碎块，控温净化水箱底部设置温控装置，二次水净化处理装置设有水净化处理器，冷却水箱的冷却水管道出口与锅炉连接，锅炉内中设置自动浮球阀，锅炉沸水进入控温净化水箱控温到设定温度下与墨玉石接触，经墨玉充分释放矿物质离子与消除水垢后的净化水质进入冷却水箱冷却后再流入二次水净化处理装置，经墨玉石与水净化处理器二次净化得到矿物质净化饮用水。
2.如权利要求1所述的墨玉净化水处理系统，其特征在于，所述的墨玉石整体式镶嵌在控温净化水箱的内壁上。
3.如权利要求1所述的墨玉净化水处理系统，其特征在于，所述的控温净化水箱内设置单层网状壁，单层网状壁与控温净化水箱壳体之间填充墨玉石颗粒。
4.如权利要求1所述的墨玉净化水处理系统，其特征在于，所述的控温净化水箱内设置双层网状壁，双层网状壁中间填充墨玉石颗粒。
5.如权利要求1所述的墨玉净化水处理系统，其特征在于，所述的墨玉石整体式镶嵌在二次水净化处理装置的内壁上。
6.如权利要求1所述的墨玉净化水处理系统，其特征在于，所述的二次水净化处理装置内设置单层网状壁，单层网状壁与二次水净化处理装置内壁之间填充墨玉石颗粒。
7.如权利要求1所述的墨玉净化水处理系统，其特征在于，所述的二次水净化处理装置内设置双层网状壁，双层网状壁中间填充墨玉石颗粒。
8.如权利要求1所述的墨玉净化水处理系统，其特征在于，所述的水净化处理器出口安装有膜过滤器。
9.如权利要求1所述的墨玉净化水处理系统，其特征在于，所述的冷却水管道呈螺旋上升状。
10.如权利要求1所述的墨玉净化水处理系统，其特征在于，所述的温控装置设定的恒温温度为90℃。
说明书
一种墨玉净化水处理系统
技术领域
本实用新型涉及水净化领域，具体涉及一种墨玉净化水处理系统。
背景技术
日常生活中，人们用锅炉煮水非常普遍，但在高温煮沸条件下，水中的胶体、细菌和有机物等粘性物质和碳酸盐共同作用，形成了和容器粘附在一起的硬垢(水垢的一种)。硬垢导热性很差，会导致受热面传热情况恶化，从而浪费燃料或电力。其次，硬垢胶结时，也常常会附着大量重金属离子，会有重金属过多溶于饮水的风险。日常饮用水使用前通常使用常规净化水处理器进行除杂及消除水垢，但操作比较繁琐麻烦且效果也不明显。
墨玉石中富含铁、锌、铬、钴、锶、硒等对人体健康有益的微量元素，能溶解于水中被人体所吸收，增强人们的体质，起保健作用。虽然现有技术中存在墨玉应用于养生保健水壶中，利用释放的矿物质离子及微量元素实现其养生保健功能，但常规的玉石并没有消除水垢及净化水质的作用，无法实现释放矿物质离子的同时一并实现消除水垢、净化水质的目。因而，研究一种能够最大程度的吸附水垢实现水净化、且能释放对人体有益的矿物质离子的净化水处理器十分必要。
实用新型内容
为克服以上技术问题，本实用新型的目的是设计一种墨玉净化水处理系统，墨玉在锅炉内持续释放离子及矿物质，在高温煮水条件下吸附水垢，达到水质净化及连续提供矿物质饮用水的目的。发明人在不断地探究中发现，在几百种玉石中，墨玉不但能够释放铁、锌、铬、钴、锶、硒等对人体健康有益的微量元素，溶解于水中被人体所吸收，增强人们的体质起保健作用，还具有在一定温度下持续消除水垢、进行水净化的功效。利用简单的墨玉吸附及除杂作用，即可得到富含各种矿物质元素且水质净化效果良好的净化饮用水。
为了解决以上技术问题，本实用新型的技术方案为：
一种墨玉净化水处理系统，包括锅炉、控温净化水箱、冷却水箱、二次水净化处理装置，锅炉与控温净化水箱之间由连通管连接，控温净化水箱经由冷却水箱与二次水净化处理装置连接，控温净化水箱与二次水净化处理装置内均放置墨玉石或墨玉石碎块，控温净化水箱底部设置温控装置，二次水净化处理装置内设有水净化处理器，冷却水箱的冷却水管道出口与锅炉连接，锅炉内中设置自动浮球阀，锅炉沸水进入控温净化水箱控温到设定温度下与墨玉石接触，经墨玉充分释放矿物质离子与消除水垢后的净化水质进入冷却水箱冷却后再流入二次水净化处理装置，经墨玉石与水净化处理器二次净化得到矿物质净化饮用水。
锅炉内中设置自动浮球阀，自动上水、自动停水，锅炉内烧开的开水进入恒温净化水箱内，当温控装置检测到水温温度高于设置温度时，即在控温净化水箱内水温温度达到墨玉最佳除垢及矿物质释放温度之前，温控装置自动启动冷却工作，并根据检测恒温净化水箱内出水温度与设定温度值的比较，自动调节冷却源的输出功率大小控制，使得恒温净化水箱内水温达到恒定控制。当温控装置检测到控温净化水箱温度近设定温度值时，温控装置自动调节冷却源输出功率逐渐变小，当温控装置检测温度值达到设定温度值时，即当控温净化水箱温度达到墨玉最佳除垢及矿物质释放温度时冷却源自动关闭，持续一段时间后开启阀门，使热水进入冷却水箱进行冷却，从而实现理想的温度下墨玉除垢及释放矿物质的最佳效果。
冷却水箱的冷却通道中的水对锅炉内出来的热水进行冷却吸收热量加热，通过导管连续提供给锅炉，很容易烧开，通过利用冷却水余热对进入锅炉内的热水进行预热，节约热源，提高锅炉加热效率。经墨玉除垢及水质净化的热水经二次净化器净化，更进一步的减少水垢及重金属在饮用水中的含量，得到含有矿物质离子的净化饮用水。
优选的，整体式墨玉石镶嵌在控温净化水箱箱体内壁上。
优选的，控温净化水箱内设置单层网状壁，单层网状壁与控温净化水箱壳体之间填充墨玉石颗粒。
优选的，控温净化水箱内设置双层网状壁，双层网状壁中间填充墨玉石颗粒。
优选的，整体式墨玉石镶嵌在二次水净化处理装置的内壁上。
优选的，二次水净化处理装置内设置单层网状壁，单层网状壁与二次水净化处理装置内壁之间填充墨玉石颗粒。
优选的，二次水净化处理装置内设置双层网状壁，双层网状壁中间填充墨玉石颗粒。
双层网状壁内嵌置墨玉石碎块，可以增加墨玉石与水的接触面积，实现墨玉石对水的全面除垢及净化效果，也能增加墨玉石自身矿物质及离子的释放效果。而且双层网状壁内填充墨玉石块，双层网状壁可以直接取出，方便墨玉石的及时替换。。
优选的，所述温控装置设定的恒温温度为90℃。
墨玉在90℃恒温条件下能够最大程度释放铁、锌、铬、钴、锶、硒等对人体健康有益的微量元素，能溶解于水中被人体所吸收，增强人们的体质，起保健作用。而且在此温度下墨玉吸附水垢实现水质净化的效果最为明显，因而，控温净化水箱恒温90℃特定时间保证了墨玉除垢性能、净化性能、保健功效最大效果的实现。
相对于现有技术，本实用新型的有益技术效果为：
1、本实用新型墨玉石中所含的铁、锌、铬、钴、锶、硒等对人体健康有益的微量元素能溶解于水中被人体所吸收，增强人们的体质，起保健作用。
2、本实用新型的净化水处理系统设置了控温净化水箱，控温净化水箱内控温装置保证了墨玉在90℃恒温条件下能够最大程度释放对人体健康有益的微量元素，能溶解于水中被人体所吸收，增强人们的体质，起保健作用，同时最大程度的实现了墨玉吸附水垢、实现水质净化的特性，减少水垢及重金属在饮用水中的含量，得到符合标准的矿物质饮用水。
3、本实用新型在控温净化水箱和二次水净化处理装置内的双层网状壁内嵌置墨玉石碎块，可以增加墨玉石与水的接触面积，实现墨玉石对水的全面除垢及净化效果，也能增加墨玉石自身矿物质及离子的释放效果，而且双层网状壁内填充墨玉石块，双层网状壁可以直接取出，方便墨玉石的及时替换。
4、冷却水箱的冷却通道中的水对锅炉内出来的热水进行冷却吸收热量加热，通过导管连续提供给锅炉，很容易烧开，通过利用冷却水余热对进入锅炉内的热水进行预热，节约热源，提高锅炉加热效率，节约水资源。
