申请日2017.03.20
公开(公告)日2017.06.27
IPC分类号G01N27/00
摘要
本实用新型公开了一种废水池PH值测量装置，包括废水池以及安装有PH电极的流通池，废水池通过回流管与流通池相通，PH电极通过高度调节连接装置实现在流通池顶部的连接，回流管与流通池的连接口高于PH电极的底部，流通池的底部连通有连接管，连接管呈倒U形状，连接管的顶端高于流通池的顶端，连接管远离流通池的一端与通水管连接，通水管远离连接管的一端与废水池连接，通水管上位于流通池与废水池之间设有抽水泵和开关阀;通过本装置，可以增强PH计的使用寿命，为生产部门的操作控制带来的方便，减少的实验室部门的采样频率，节约了人力物力，保护了PH电极，大大降低的更换电极的频率，为公司降低了维修成本。

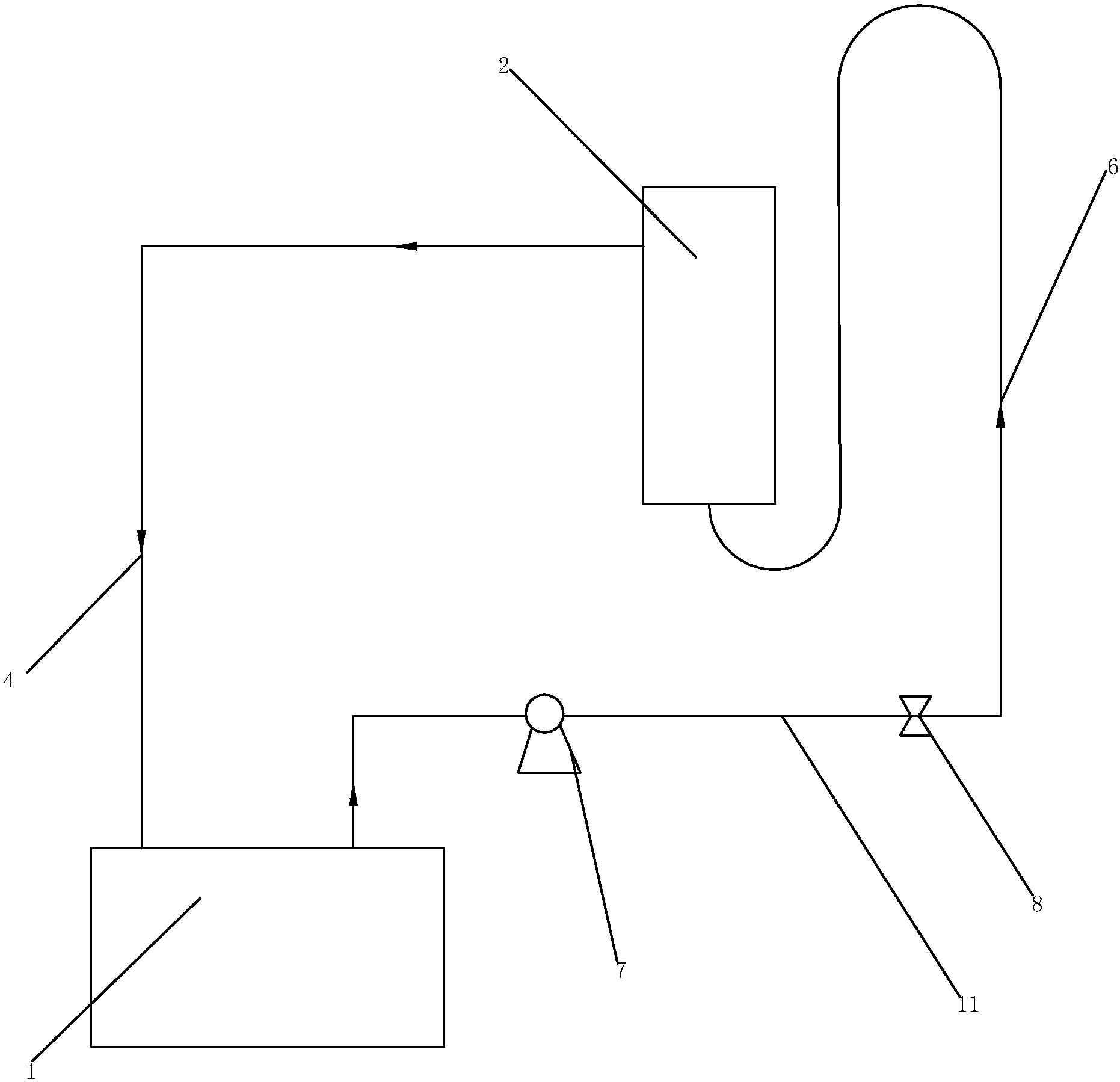

摘要附图
权利要求书
1.一种废水池(1)PH值测量装置，包括废水池(1)以及安装有PH电极(3)的流通池(2)，其特征在于：所述废水池(1)通过回流管(4)与流通池(2)相通，所述PH电极(3)通过高度调节连接装置(5)实现在流通池(2)顶部的连接，所述回流管(4)与流通池(2)的连接口高于PH电极(3)的底部，所述流通池(2)的底部连通有连接管(6)，所述连接管(6)呈倒U形状，所述连接管(6)的顶端高于流通池(2)的顶端，所述连接管(6)远离流通池(2)的一端与通水管(11)连接，所述通水管(11)远离连接管(6)的一端与废水池(1)连接，所述通水管(11)上位于流通池(2)与废水池(1)之间设有抽水泵(7)和开关阀(8)。
2.根据权利要求1所述的一种废水池(1)PH值测量装置，其特征在于：所述高度调节连接装置(5)包括螺纹连接在流通池(2)内的连接盖(51)，所述P电极嵌置在连接盖(51)上，并贯穿连接盖(51)与流通池(2)内部相通。
3.根据权利要求2所述的一种废水池(1)PH值测量装置，其特征在于：所述连接管(6)的顶端高于流通池(2)的顶部5-10cm。
4.根据权利要求3所述的一种废水池(1)PH值测量装置，其特征在于：所述流通池(2)上设有防冻保温装置(9)。
说明书
一种废水池PH值测量装置
技术领域
本实用新型涉及测量装置领域，尤其涉及一种废水池PH值测量装置。
背景技术
PH计，即酸度计，是用来测定溶液PH的一种仪器，利用溶液的电化学性质测量氢离子浓度，以确定溶液酸碱度的传感器。由于PH电极本身的化学性质，不能离开液体超过两个小时，否则会很容易损坏，无法测量;在大多数的化学工厂中，都会需要用到PH计来测量污水中的PH值，此时该如何合理的设置PH计，使得PH电极一直处于液体中，不容易损坏的同时又可以方便顺利对污水进行PH值的检测十分的重要。
实用新型内容
本实用新型的目的是提供一种废水池PH值测量装置，可以顺利方便的测量工业污水，且可以使得PH电极一直处于液体中。
本实用新型的上述技术目的是通过以下技术方案得以实现的: 一种废水池PH值测量装置，包括废水池以及安装有PH电极的流通池，所述废水池通过回流管与流通池相通，所述PH电极通过高度调节连接装置实现在流通池顶部的连接，所述回流管与流通池的连接口高于PH电极的底部，所述流通池的底部连通有连接管，所述连接管呈倒U形状，所述连接管的顶端高于流通池的顶端，所述连接管远离流通池的一端与通水管连接，所述通水管远离连接管的一端与废水池连接，所述通水管上位于流通池与废水池之间设有抽水泵和开关阀。
通过采用上述技术方案，抽水泵工作，将废水池内的液体不停的抽入流通池中与PH电极接触，从而方便PH计测得液体的PH值，在抽水泵将液体送入流通池内的同时，处于流通池内的液体通过回流管又不断的回流至废水池中，从而可以使得废水池中液体不断来回的输送，从而方便流通池内的PH电极对液体进行测量并且始终与液体有接触，不会容易损坏;在结束工作后，抽水泵停止工作，在倒U形状连接管的作用下，即使操作人员忘记关掉开关阀，流通池内也存储有一定量的液体，使得PH电极在流通池内一直处于与液体接触的状态，不容易损坏，也就不需要经常对PH电极进行更换，从而大大节省了资源，并且也简化了操作人员工作。
本实用新型进一步设置为：所述高度调节连接装置包括螺纹连接在流通池内的连接盖，所述P电极嵌置在连接盖上，并贯穿连接盖与流通池内部相通。
通过采用上述技术方案，在高度调节连接装置的作用下，实现了流通池顶部的封闭，避免有垃圾进入流通池内的同时，方便操作人员对PH电极在流通池内进行高度的调节，通过旋转连接盖，即可以方便的控制PH电极在流通池内高度位置，进一步保证了PH电极可以在流通池内充分的与液体接触，既保证了测量精度，又对PH电极起到了保护作用。
本实用新型进一步设置为：所述连接管的顶端高于流通池的顶部5-10cm。
通过采用上述技术方案，当连接管的最高端高于流通池的顶部5-10cm时，即连接管的设计在规范合理的尺寸范围内，既保证了流通池内具有足够的液体，进一步保证PH电极与液体始终接触，并且节省了材料。
本实用新型进一步设置为：所述流通池上设有防冻保温装置。
通过采用上述技术方案，在较冷的季节里，在防冻保温装置的作用下，在不工作状态时，避免流通池内液体出现结冻的现象，造成使得PH电极的损坏。
综上所述，本实用新型具有以下有益效果：
1、通过合理简单的装置即可以方便的实现对废水池中液体PH值的测量，并且使得PG电极可以一直处于与液体接触的状态，不会容易损坏，节省了资源的同时也简化了操作过程;
2、通过高度调节连接装置实现PH电极在流通池内的连接，同时又实现了流通池的封闭，不会与较大垃圾接触，并且可以方便的对PH电极在流通池内放置进行高度的调节，以便PH电极充分的与液体接触，便于对液体的测量，又进一步对PH电极进行保护，降低损坏率;
3、对连接管的尺寸提出了合理规范的范围要求，便于连接管的制造设计，保证了流通池内一种处于存储有液体的状态;
4、在防冻保温装置的作用下，及时在寒冷的环境下，可以避免流通池内液体出现结冻的现象，以避免PH电极的损坏，进一步对PH电极进行了保护，节省了资源。
