申请日2017.03.29
公开(公告)日2017.06.30
IPC分类号C02F3/30; C02F3/10; C02F101/10; C02F101/16
摘要
本发明提出了一种串联的污水处理设备及应用，所述设备包括两个串联的单塔，污水经过所述第一个塔处理后进入所述第二个塔，经所述第二个塔处理后的水为所述设备的出水。所述每个单塔中包括生物池，至少所述生物池的一部分为悬浮颗粒系统。所述每个单塔中还包括沉淀系统。相对于现有技术，本发明具有以下优势：充分利用竖直方向上的空间，占地面积少，施工方便，节省能耗，能应对较大的负荷变化。
权利要求书
1.一种串联的污水处理设备，包括：
两个串联的单塔;

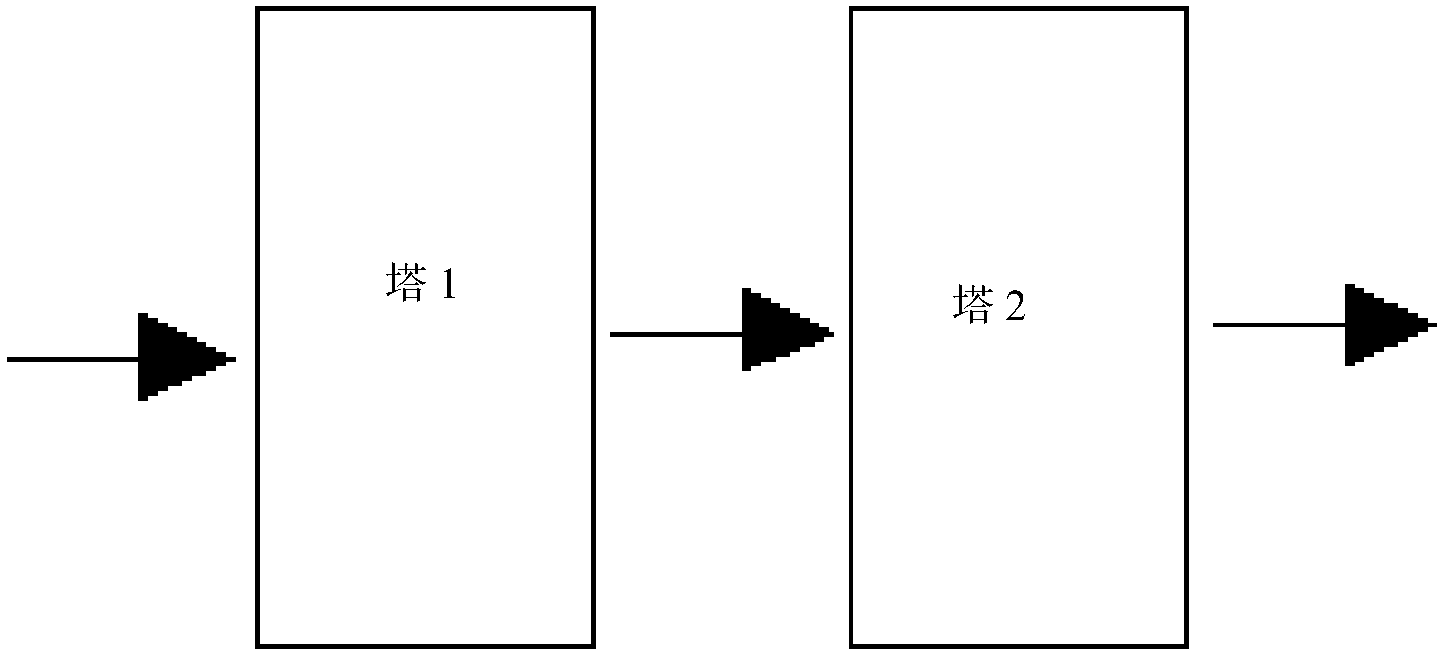

污水经过第一个单塔处理后进入第二个单塔，经所述第二个单塔处理后的水为所述设备的出水;
每个所述单塔中包括生物池;
至少所述生物池的一部分为悬浮颗粒系统。
2.根据权利要求1所述的一种串联的污水处理设备，其特征在于，优选的，向所述生物池的全部或局部进行连续曝气或间歇曝气。
3.根据权利要求1所述的一种串联的污水处理设备，其特征在于：所述每个单塔还包括沉淀池。
4.根据权利要求1所述的一种串联的污水处理设备，其特征在于：所述生物池包括多个反应区，所述反应区中的环境为厌氧环境、缺氧环境或好氧环境。
5.根据权利要求4所述的一种串联的污水处理设备，其特征在于：至少某一个所述反应区是悬浮颗粒系统。
6.根据权利要求4所述的一种串联的污水处理设备，其特征在于：在同一个所述生物池中，任意一个所述反应区至少与其他一个所述反应区设有液体流通管路。
7.根据权利要求4或5所述的一种串联的污水处理设备，其特征在于：所述悬浮颗粒系统含有重颗粒和/或轻颗粒，所述重颗粒的密度比液相的密度大且小于等于所述液相密度的120%，所述轻颗粒的密度比液相的密度小且大于等于所述液相密度的80%。
8.根据权利要求7所述的一种串联的污水处理设备，其特征在于：所述轻颗粒至少包括两种密度或尺寸，所述重颗粒至少包括两种密度或尺寸。
9.根据权利要求4或5所述的一种串联的污水处理设备，其特征在于：通过连续曝气或间歇曝气使所述悬浮颗粒系统中的颗粒分散。
10.权利要求1-9任一项所述的污水处理设备的应用，其特征在于，将所述污水处理设备用于污水处理。
说明书
一种串联的污水处理设备及应用
技术领域
本发明属于污水处理设备，尤其是涉及一种串联的污水处理设备。
背景技术
污水主要来源于生活污水、工业污水、畜禽养殖场污水及农业污水等。处理污水的方法有很多，按其作用原理可分为物理法、化学法、物理化学法、生物法四种，处理污水时可同时运用这些方法，其中生物法是最经济有效的处理方法，因而被广泛采用。污水处理系统通常分为分散式和集中式两种。市政工程中污水的标准处理系统均为集中式污水处理系统，绝大多数的城市也选择该系统，集中式污水处理系统适用于收集与处理大流量的污水，具有处理规模大、基建费用大、运行成本高、适用于污染源较集中地区等特点。对于未纳入城市市政管网覆盖范围，地处市郊或远离城镇的特定区域(如广大农村、城乡结合部、部队营区、旅游风景区、度假区、疗养院、独立别墅区、机场等)，更适合于采用分散式污水处理方法对其处理。目前我国分散污水处理方法主要是以物理和生化组合工艺为主的传统污水处理方法，其中生化工艺均以传统活性污泥和生物膜法及其各种衍生工艺为主。目前该方法占地面积大，能耗高且操作要求高。
发明内容
有鉴于此，本发明旨在提出一种双塔串联的高效污水处理设备及其应用。
为达到上述目的，本发明的技术方案如下：
一种串联的污水处理设备，包括：
两个串联的单塔;
污水经过第一个单塔处理后进入第二个单塔，经所述第二个单塔处理后的水为所述设备的出水;
所述每个单塔中包括生物池;
至少所述生物池的一部分为悬浮颗粒系统。
本发明还提供了前述的污水处理设备在污水处理中的应用。
相对于现有技术，本发明具有以下优势：充分利用竖直方向上的空间，占地面积少，施工方便，节省能耗，能应对较大的负荷变化。
