申请日2017.03.20
公开(公告)日2017.07.04
IPC分类号B01D53/79; B01D53/64
摘要
一种利用除尘废水脱除烟气中汞的装置，用于燃煤电厂的烟气脱汞中，包括脱硝器、除尘器与脱硫塔，脱硝器、除尘器与脱硫塔通过烟气管道依次连接，在脱硝器前部设置3个雾化喷嘴，除尘器前设置2个雾化喷嘴，增设硫化钠池与磁性吸附剂储罐，用于清除烟气中的汞。本发明结构简单，脱汞效率高，并且添加剂可回收再利用，适用于工业化生产。

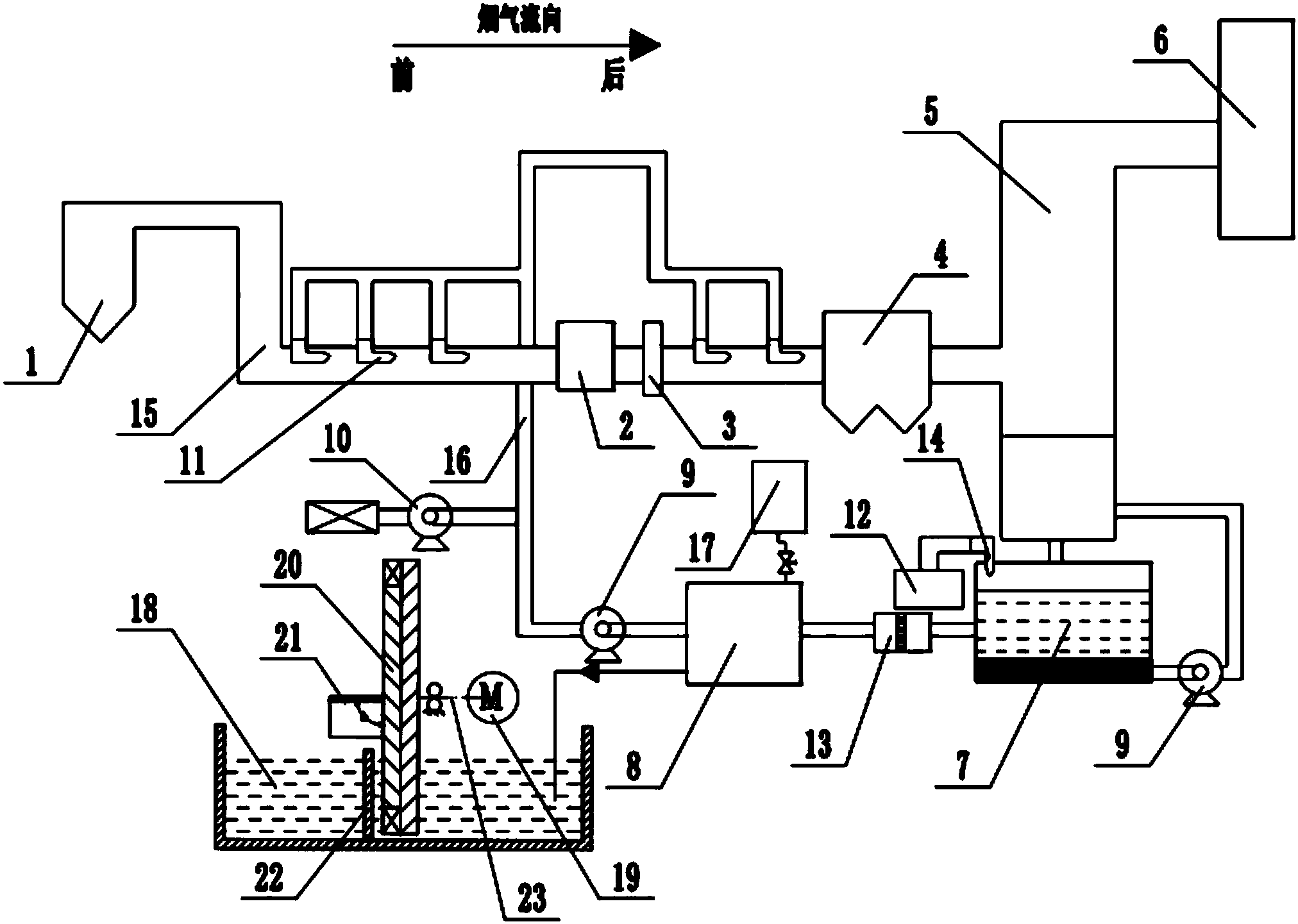

摘要附图
权利要求书
1.一种利用除尘废水脱除烟气中汞的装置，包括脱硝器(2)、除尘器(4)与脱硫塔(5)，其特征在于，所述脱硝器(2)、除尘器(4)与脱硫塔(5)通过烟气管道(15)依次连接，脱硫塔(5)底部设有废水罐(7)，所述废水罐(7)中部设有废水管道(16)，废水管道(16)的另一端并联有5个雾化喷嘴(11)，废水罐(7)外设有硫化钠池(12)，硫化钠池(12)与废水罐(7)通过喷射口(14)连接，所述废水罐(7)与雾化喷嘴(11)之间依次设有过滤器(13)、储液罐(8)与水泵(9)，所述储液罐(8)顶部设置磁性吸附剂储罐(17)。
2.根据权利要求1所述的一种利用除尘废水脱除烟气中汞的装置，其特征在于，增设回收装置，所述回收装置包括回收池(18)，磁性圆盘(20)与刮板(21)，所述回收池(18)与储液罐(8)底部相连，回收池(18)中部设有溢流板(22)，所述磁性圆盘(20)安装在溢流板(22)的流入侧，下半部分设置在回收池(18)中，所述磁性圆盘(20)包括两面，远离溢流板(22)侧为绝缘材料，靠近溢流板(22)侧为磁性材料;所述刮板(21)安装在磁性圆盘(20)的磁性材料侧，长度与磁性圆盘(20)半径相同。
3.根据权利要求2所述的一种利用除尘废水脱除烟气中汞的装置，其特征在于，所述磁性吸附剂储罐(17)内的磁性吸附剂为硒纳修饰米粒子负载或铁氧化物磁性碳纳米管复合材料的一种或两种。
4.根据权利要求3所述的一种利用除尘废水脱除烟气中汞的装置，其特征在于，所述废水罐(7)底部设有管道，管道通过水泵(9)连接脱硫塔(5)。
5.根据权利要求4所述的一种利用除尘废水脱除烟气中汞的装置，其特征在于，所述雾化喷嘴的分布为：脱硝器(2)前部设置3个，除尘器(4)前设置2个。
6.根据权利要求5所述的一种利用除尘废水脱除烟气中汞的装置，其特征在于，所述脱硝器(2)后设有空气预热器(3)，脱硝器(2)的温区为320-420℃，空气预热器(3)的温区为150-200℃，除尘器(4)的温区为100-150℃。
7.根据权利要求6所述的一种利用除尘废水脱除烟气中汞的装置，其特征在于，所述废水管道(16)上设有空气压缩机(10)。
说明书
一种利用除尘废水脱除烟气中汞的装置
技术领域
本发明提供一种利用除尘废水脱除烟气中汞的装置，特别适用于燃煤电厂的烟气脱汞中，属废气的处理技术领域。
背景技术
煤炭作为电厂燃烧中最主要的燃料，在燃烧过程中产生较多污染物，主要有SO2、CO、氮氧化物等，Hg是煤中的痕量元素之一，其随着煤的燃烧，随烟气释放到大气中。由于Hg污染物具有较强的生理毒性和生物累积性，对人和环境会产生极大危害，因此各国对烟气中Hg的含量有严格排放标准。
烟气中的Hg有三种存在形态，分别为：HgP，Hg0，Hg2+，其排放比例分别为16%、61%和23%。三种形态的汞元素中，HgP可通过颗粒控制装置(如静电除尘器)得到脱除，Hg2+可通过吸附法、洗涤法脱除，而Hg0很难直接脱除，目前一般为把Hg0氧化为Hg2+，进而把Hg全部脱除。
发明内容
本发明为解决现有技术之弊端，提供一种利用除尘废水脱除烟气中汞的装置，其脱汞效率高，并且天阶级可重复利用。
本发明所述技术问题是通过以下技术方案解决的：
一种利用除尘废水脱除烟气中汞的装置，包括脱硝器、除尘器与脱硫塔，所述脱硝器、除尘器与脱硫塔通过烟气管道依次连接，脱硫塔底部设有废水罐，所述废水罐中部设有废水管道，废水管道的另一端并联有5个雾化喷嘴，废水罐外设有硫化钠池，硫化钠池与废水罐通过喷射口连接，所述废水罐与雾化喷嘴之间依次设有过滤器、储液罐与水泵，所述储液罐顶部设置磁性吸附剂储罐。
上述利用除尘废水脱除烟气中汞的装置，增设回收装置，所述回收装置包括回收池，磁性圆盘与刮板，所述回收池与储液罐底部相连，回收池中部设有溢流板，所述磁性圆盘安装在溢流板的流入侧，下半部分设置在回收池中，所述磁性圆盘包括两面，远离溢流板侧为绝缘材料，靠近溢流板侧为磁性材料;所述刮板安装在磁性圆盘的磁性材料侧，长度与磁性圆盘半径相同。
上述利用除尘废水脱除烟气中汞的装置，所述磁性吸附剂储罐内的磁性吸附剂为硒纳修饰米粒子负载或铁氧化物磁性碳纳米管复合材料的一种或两种。
上述利用除尘废水脱除烟气中汞的装置，所述废水罐底部设有管道，管道通过水泵连接脱硫塔。
上述利用除尘废水脱除烟气中汞的装置，所述雾化喷嘴的分布为：脱硝器前部设置3个，除尘器前设置2个。
上述利用除尘废水脱除烟气中汞的装置，所述脱硝器后设有空气预热器，脱硝器的温区为320-420℃，空预器的温区为150-200℃，除尘器的温区为100-150℃。
上述利用除尘废水脱除烟气中汞的装置，所述废水管道上设有空气压缩机。
本发明具有以下优点：
本发明利用锅炉烟气中的废水来进一步脱除烟气中含有的汞，由于烟气中含有各种离子物质，如Cl-、Cu2+等离子可使Hg0被氧化为Hg2+，Hg2+与硫化钠反应，而被清除。Hg0利用化学脱除率能达到98%，向废水中添加磁性吸附剂，去除剩余的一小部分Hg0，设置回收装置，可回收废水中的磁性吸附剂，使磁性吸附剂可二次利用，节能环保。
