摘要
本实用新型涉及污水处理领域，具体的讲是一种倒置处理的户用污水处理器，其技术要点是：一级化粪腔的进液口与进液管连接，一级化粪腔的出液口通过一号输送管与二级化粪腔的进液口连通，一级化粪腔的出液口位于一级化粪腔的中部。二级化粪腔的出液口通过二号输送管与三级化粪腔的进液口连通，二级化粪腔的出液口位于二级化粪腔的底部。三号好氧腔的出液口通过四号输送管与沉淀过滤腔的进液口连通，一号好氧腔的进气口、二号好氧腔的进气口和三号好氧腔的进气口均与进气管连通，一号好氧腔、二号好氧腔和三号好氧腔上均设有出气口，进气管上设有鼓风机。解决了现有污水处理工艺存在一次性造价高、能耗高、占地大，残留的微量有害物的问题。
权利要求书
1.一种倒置处理的户用污水处理器，其特征在于：包括一级化粪腔(1)、二级化粪腔(2)、三级化粪腔(3)、一号好氧腔(4)、一号缺氧腔(5)、二号好氧腔(6)、二号缺氧腔(7)、三号好氧腔(8)和沉淀过滤腔(9);
所述一级化粪腔(1)的进液口与进液管(11)连接，一级化粪腔(1)的出液口通过一号输送管(12)与二级化粪腔(2)的进液口连通，一级化粪腔(1)的出液口位于一级化粪腔(1)的中部;
所述二级化粪腔(2)的出液口通过二号输送管(13)与三级化粪腔(3)的进液口连通，二级化粪腔(2)的出液口位于二级化粪腔(2)的底部;
所述三级化粪腔(3)的出液口通过三号输送管(14)与一号好氧腔(4)的进液口连通，所述一号好氧腔(4)、一号缺氧腔(5)、二号好氧腔(6)、二号缺氧腔(7)、三号好氧腔(8)通过输液管依次连接;
所述三号好氧腔(8)的出液口通过四号输送管(15)与沉淀过滤腔(9)的进液口连通;三号好氧腔(8)的出液口位于三号好氧腔(8)的顶部，所述沉淀过滤腔(9)的出液口与出液管(17)连接，沉淀过滤腔(9)的出液口位于沉淀过滤腔(9)下部;
所述一号好氧腔(4)的进气口、二号好氧腔(6)的进气口和三号好氧腔(8)的进气口均与进气管(19)连通，一号好氧腔(4)、二号好氧腔(6)和三号好氧腔(8)上均设有出气口，所述进气管(19)上设有鼓风机(20)。
2.根据权利要求1所述的一种倒置处理的户用污水处理器，其特征在于：所述三级化粪腔(3)的排污口连接有排污管(18)，三级化粪腔(3)的排污口位于三级化粪腔(3)的底部。
3.根据权利要求2所述的一种倒置处理的户用污水处理器，其特征在于：所述沉淀过滤腔(9)的排污口连接有回流管(24)，沉淀过滤腔(9)的排污口位于沉淀过滤腔(9)的底部，所述回流管(24)的另一端与位于一号缺氧腔(5)底部的回流口连通。
4.根据权利要求3所述的一种倒置处理的户用污水处理器，其特征在于：所述沉淀过滤腔(9)的出液口通过消毒管(16)与紫外消毒腔(10)一端连通，所述紫外消毒腔(10)另一端连接有出液管(17)。
5.根据权利要求4所述的一种倒置处理的户用污水处理器，其特征在于：所述排污管(18)上设有一号控制阀(22)，且一号控制阀(22)位于三级化粪腔(3)的排污口处，所述回流管(24)上设有二号控制阀(23)，且二号控制阀(23)位于沉淀过滤腔(9)的排污口处，所述消毒管(16)上设有三号控制阀(25)。
6.根据权利要求1所述的一种倒置处理的户用污水处理器，其特征在于：所述进气管(19)的入气端为喇叭开口(21)。

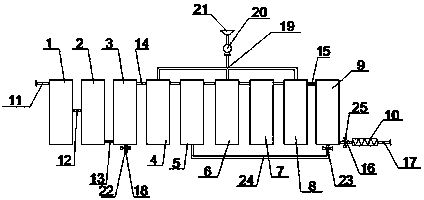

7.根据权利要求1所述的一种倒置处理的户用污水处理器，其特征在于：所述一号缺氧腔(5)内设有四组由相互平行的斜插板组成的缓冲段，从上至下依次为一号缓冲段(26)、二号缓冲段(27)、三号缓冲段(28)和四号缓冲段(29)，所述一号缓冲段(26)与三号缓冲段(28)朝向一致，所述二号缓冲段(27)与四号缓冲段(29)朝向一致，所述一号缓冲段(26)与二号缓冲段(27)朝向相反。
说明书
一种倒置处理的户用污水处理器
技术领域
本实用新型涉及污水处理领域，具体的讲是一种倒置处理的户用污水处理器。
背景技术
近几年随着工业的发展和人民生活水平的提高，我国每年排放的污水量约400～500亿m3，处理后达标排放的仅占1/5左右，据香港《东方日报》报导，自六十年代至今，中国有环境监测的四百三十二条大小河流中，八成受到不同程度的水体污染，其中大江河经过城镇河段的占二成，支流受污染的占六成，全中国二千八百多个湖泊，凡能接纳城镇污水的，大多出现水体负氧化现象。
城镇人口不断集中，污水排放量不断增加。然而由于城镇基础设施建设远远落后于城镇经济建设的发展。许多城镇缺乏必要的污水收集系统和污水处理设施，然而排放的污水大多数都含有一定量的氮磷污染物，当这些营养物质未经达标处理直接排入水体后，会导致藻类和其他水生植物的异常生长，消耗水中的氧，使水变黑变臭，造成水体富营养化，严重影响水体的经济价值和水体效益，而且有可能对人类的生存带来危害。
现有污水处理工艺中AB工艺、水解一好氧工艺、氧化沟工艺、SBR及其变型工艺、曝气生物滤池工艺、生物接触氧化工艺、BIOLAK工艺。虽然这些工艺已得到广泛应用，可以实现除碳、除氮、除磷;但其本身一次性造价高、能耗高、占地大、污泥产生量大、管理复杂等缺点迟迟得不到有效解决，而且现有的二级生物处理工艺在脱氮除磷的达标排放方面已得不到保障，残留的微量有害物，如：N、P等很容易造成水体富营养化。
因此需要一种结构简单，采用倒置A/O工艺，针对自然村落污水集中处理存在管网投资大，施工困难的特点，以实现降低设备成本，减少操作难度的要求，达到占地小，处理效果好、运行成本低，耗能低的一种倒置处理的户用污水处理器。
实用新型内容
本实用新型针对现有污水处理工艺存在一次性造价高、能耗高、占地大、污泥产生量大、管理复杂等缺点迟迟得不到有效解决，而且现有的二级生物处理工艺在脱氮除磷的达标排放方面已得不到保障，残留的微量有害物的问题，提供一种倒置处理的户用污水处理器。
本实用新型解决上述技术问题，采用的技术方案是，一种倒置处理的户用污水处理器，包括一级化粪腔、二级化粪腔、三级化粪腔、一号好氧腔、一号缺氧腔、二号好氧腔、二号缺氧腔、三号好氧腔和沉淀过滤腔，其中一级化粪腔的进液口与进液管连接，一级化粪腔的出液口通过一号输送管与二级化粪腔的进液口连通，一级化粪腔的出液口位于一级化粪腔的中部。二级化粪腔的出液口通过二号输送管与三级化粪腔的进液口连通，二级化粪腔的出液口位于二级化粪腔的底部。三级化粪腔的出液口通过三号输送管与一号好氧腔的进液口连通，一号好氧腔、一号缺氧腔、二号好氧腔、二号缺氧腔、三号好氧腔通过输液管依次连接。三号好氧腔的出液口通过四号输送管与沉淀过滤腔的进液口连通，三号好氧腔的出液口位于三号好氧腔的顶部，沉淀过滤腔的出液口与出液管连接，沉淀过滤腔的出液口位于沉淀过滤腔下部。一号好氧腔的进气口、二号好氧腔的进气口和三号好氧腔的进气口均与进气管连通，一号好氧腔、二号好氧腔和三号好氧腔上均设有出气口，进气管上设有鼓风机。
这样设计的目的在于，通过将一级化粪腔的出液口设置在中部，在进行三级化粪发酵中，在上层粪皮和下层粪渣中含细菌和寄生虫卵最多，中层含虫卵最少，初步发酵的中层粪液经过粪管溢流至二级化粪腔，而将大部分未经充分发酵的粪皮和粪渣阻留在一级化粪腔内继续发酵。流入二级化粪腔的粪液进一步发酵分解，虫卵继续下沉，病原体逐渐死亡，粪液得到进一步无害化，产生的粪皮和粪 厚度比一级化粪腔显著减少，从而提高处理效果。
同时，采用倒A/0工艺，先进入一号好氧腔进行好氧反应，提高污水中脱氮效率。
进一步的，三级化粪腔的排污口连接有排污管，三级化粪腔的排污口位于三级化粪腔的底部。
进一步的，沉淀过滤腔的排污口连接有回流管，沉淀过滤腔的排污口位于沉淀过滤腔的底部，回流管的另一端与位于一号缺氧腔底部的回流口连通。
进一步的，沉淀过滤腔的出液口通过消毒管与紫外消毒腔一端连通，紫外消毒腔另一端连接有出液管。
进一步的，排污管上设有一号控制阀，且一号控制阀位于三级化粪腔的排污口处，回流管上设有二号控制阀，且二号控制阀位于沉淀过滤腔的排污口处，消毒管上设有三号控制阀。
这样设计的目的在于，通过设置在三级化粪腔的排污口连接有排污管，在三级化粪腔内一部分无法反应或者沉淀在底部长期堆积的粪泥会滋生大量厌氧细菌，影响后续反应，故通过排污管进行排污疏通。
同时，将沉淀过滤腔中一部分过滤的淤泥通过回流管输入到一号厌氧腔，加速一号厌氧腔中反硝化脱氮反应，提高反应效果。
再则，通过在沉淀过滤腔后连接紫外消毒，通过紫外线杀灭滤液中微生物和微生物孢子等，达到排放标准。
可选的，进气管的入气端为喇叭开口。
进一步的，一号缺氧腔内设有四组由相互平行的斜插板组成的缓冲段，从上至下依次为一号缓冲段、二号缓冲段、三号缓冲段和四号缓冲段，一号缓冲段与三号缓冲段朝向一致，二号缓冲段与四号缓冲段朝向一致，一号缓冲段与二号缓冲段朝向相反。
这样设计的目的在于，插板式的结构利用倾斜的平行孔或平行管道(有时可利用蜂窝填料)分割成一系列浅层沉淀层，被处理的和沉降的沉泥在各沉淀浅层中相互运动并离。根据其相互运动方向分为逆(异)向流、同向流和逆向流三种不同分离方式。每两块平行斜板间(或平行管内)相当于一个很浅的沉淀池，从而在不增加澄清装置数量和增加澄清装置面积的前提下大幅提高反硝化效果。
本实用新型的有益效果至少包括以下之一;
1、通过将一级化粪腔的出液口设置在中部，在进行三级化粪发酵中，在上层粪皮和下层粪渣中含细菌和寄生虫卵最多，中层含虫卵最少，初步发酵的中层粪液经过粪管溢流至二级化粪腔，而将大部分未经充分发酵的粪皮和粪渣阻留在一级化粪腔内继续发酵。流入二级化粪腔的粪液进一步发酵分解，虫卵继续下沉，病原体逐渐死亡，粪液得到进一步无害化，产生的粪皮和粪 厚度比一级化粪腔显著减少，从而提高处理效果。
2、通过采用倒A/0工艺，先进入一号好氧腔进行好氧反应，提高污水中脱氮效率。
3、通过设置在三级化粪腔的排污口连接有排污管，在三级化粪腔内一部分无法反应或者沉淀在底部长期堆积的粪泥会滋生大量厌氧细菌，影响后续反应，故通过排污管进行排污疏通。
4、通过将沉淀过滤腔中一部分过滤的淤泥通过回流管输入到一号厌氧腔，加速一号厌氧腔中反硝化脱氮反应，提高反应效果。
5、通过在沉淀过滤腔后连接紫外消毒，通过紫外线杀灭滤液中微生物和微生物孢子等，达到排放标准。
