申请日2017.05.03
公开(公告)日2017.12.01
IPC分类号C02F9/14
摘要
本实用新型公开了一种智能型分散式污水处理装置，其结构包括进水口、前处理池、污泥泵、生物膜处理装置、主处理池、隔板、清水池、消毒池、出水管，进水口设于前处理池左侧，污泥泵设于主处理池内部，生物膜处理装置设于主处理池内部，主处理池设于清水池左侧，消毒池设于清水池右侧，隔板设于前处理池、主处理池、清水池、消毒池之间，出水管与消毒池右侧相通连接。本实用新型通过设有生物膜处理装置，可以将生物膜固定在框架上，使其形成独立的个体，更换生物膜时，可利用机械将整个生物膜处理装置取出，装置无需人工深入反应池内，有效的提高了更换速率，同时节约人工成本。
权利要求书

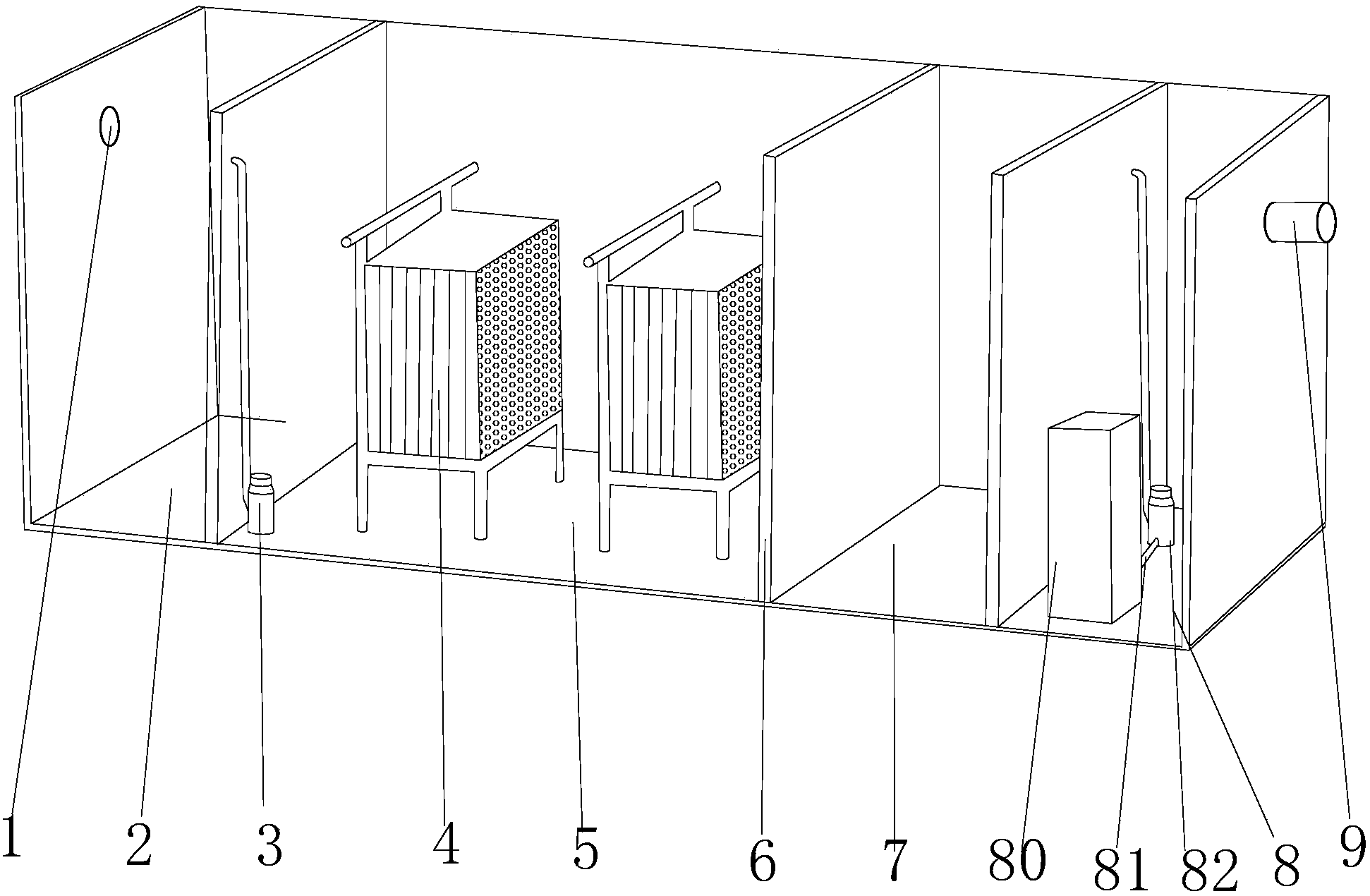

1.一种智能型分散式污水处理装置，其结构包括进水口(1)、前处理池(2)、污泥泵(3)、生物膜处理装置(4)、主处理池(5)、隔板(6)、清水池(7)、消毒池(8)、出水管(9)，所述进水口(1)设于前处理池(2)左侧，所述污泥泵(3)设于主处理池(5)内部，所述生物膜处理装置(4)设于主处理池(5)内部，所述主处理池(5)设于清水池(7)左侧，所述消毒池(8)设于清水池(7)右侧，所述隔板(6)设于前处理池(2)、主处理池(5)、清水池(7)、消毒池(8)之间，所述出水管(9)与消毒池(8)右侧相通连接，其特征在于：
所述生物膜处理装置(4)设有手柄(40)、手柄连接杆(41)、生物膜(42)、生物膜固定框架(43)、支撑脚(44);
所述手柄(40)设于生物膜处理装置(4)上部，所述手柄连接杆(41)设于手柄(40)下方，所述手柄(40)通过手柄连接杆(41)与生物膜固定框架(43)连接，所述生物膜(42)设于生物膜固定框架(43)内部，所述支撑脚(44)设于生物膜处理装置(4)下方四端，所述支撑脚(44)与生物膜固定框架(43)端点连接。
2.根据权利要求1所述的一种智能型分散式污水处理装置，其特征在于：所述消毒池(8)设有消毒柜(80)、连接水管(81)、水泵(82)。
3.根据权利要求2所述的一种智能型分散式污水处理装置，其特征在于：所述消毒柜(80)设于消毒池(8)内部。
4.根据权利要求2所述的一种智能型分散式污水处理装置，其特征在于：所述连接水管(81)与消毒柜(80)后方连接。
5.根据权利要求2所述的一种智能型分散式污水处理装置，其特征在于：所述消毒柜(80)通过连接水管(81)与水泵(82)连接。
说明书
一种智能型分散式污水处理装置
技术领域
本实用新型是一种智能型分散式污水处理装置，属于污水处理设备技术领域。
背景技术
污水处理装置能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。适宜住宅小区、办公楼、商场、宾馆、饭店、机关、学校、部队、工厂等天源生活污水和与之类似的工业有机废水，如纺织、啤酒、造纸、制革、食品、化工等行业的有机污水处理。
现有技术公开了申请号201220234124.2，一种分散式污水处理装置。本实用新型的一种分散式污水处理装置采用集装箱式结构，用隔板将集装箱内部空间分隔成两个生化反应区、一个泥水分离区及一个设备控制间，在生化反应区内投加生物填料并采用多孔隔板对填料进行截留，在泥水分离区填充斜管或斜板填料，泥水分离区上清液经过紫外线消毒为最终出水，出水能够达到《城镇污水处理厂污染物排放标准》一级B的标准。本实用新型结构紧凑、操作简单、处理效率高、运输安装便捷。但是该分散式污水处理装置没有设有生物膜处理装置，不能将生物膜形成一个独立个体，不便于生物膜的更换，降低其更换速率。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种智能型分散式污水处理装置，其结构包括进水口、前处理池、污泥泵、生物膜处理装置、主处理池、隔板、清水池、消毒池、出水管，所述进水口设于前处理池左侧，所述污泥泵设于主处理池内部，所述生物膜处理装置设于主处理池内部，所述主处理池设于清水池左侧，所述消毒池设于清水池右侧，所述隔板设于前处理池、主处理池、清水池、消毒池之间，所述出水管与消毒池右侧相通连接，所述生物膜处理装置设有手柄、手柄连接杆、生物膜、生物膜固定框架、支撑脚，所述手柄设于生物膜处理装置上部，所述手柄连接杆设于手柄下方，所述手柄通过手柄连接杆与生物膜固定框架连接，所述生物膜设于生物膜固定框架内部，所述支撑脚设于生物膜处理装置下方四端，所述支撑脚与生物膜固定框架端点连接。
进一步地，所述消毒池设有消毒柜、连接水管、水泵。
进一步地，所述消毒柜设于消毒池内部。
进一步地，所述连接水管与消毒柜后方连接。
进一步地，所述消毒柜通过连接水管与水泵连接。
进一步地，所述生物膜处理装置设有2个。
进一步地，所述支撑脚设有4个。
本实用新型的有益效果是通过设有生物膜处理装置，可以将生物膜固定在框架上，使其形成独立的个体，更换生物膜时，可利用机械将整个生物膜处理装置取出，装置无需人工深入反应池内，有效的提高了更换速率，同时节约人工成本。
