申请日2017.03.20
公开(公告)日2017.10.13
IPC分类号G01N33/00
摘要

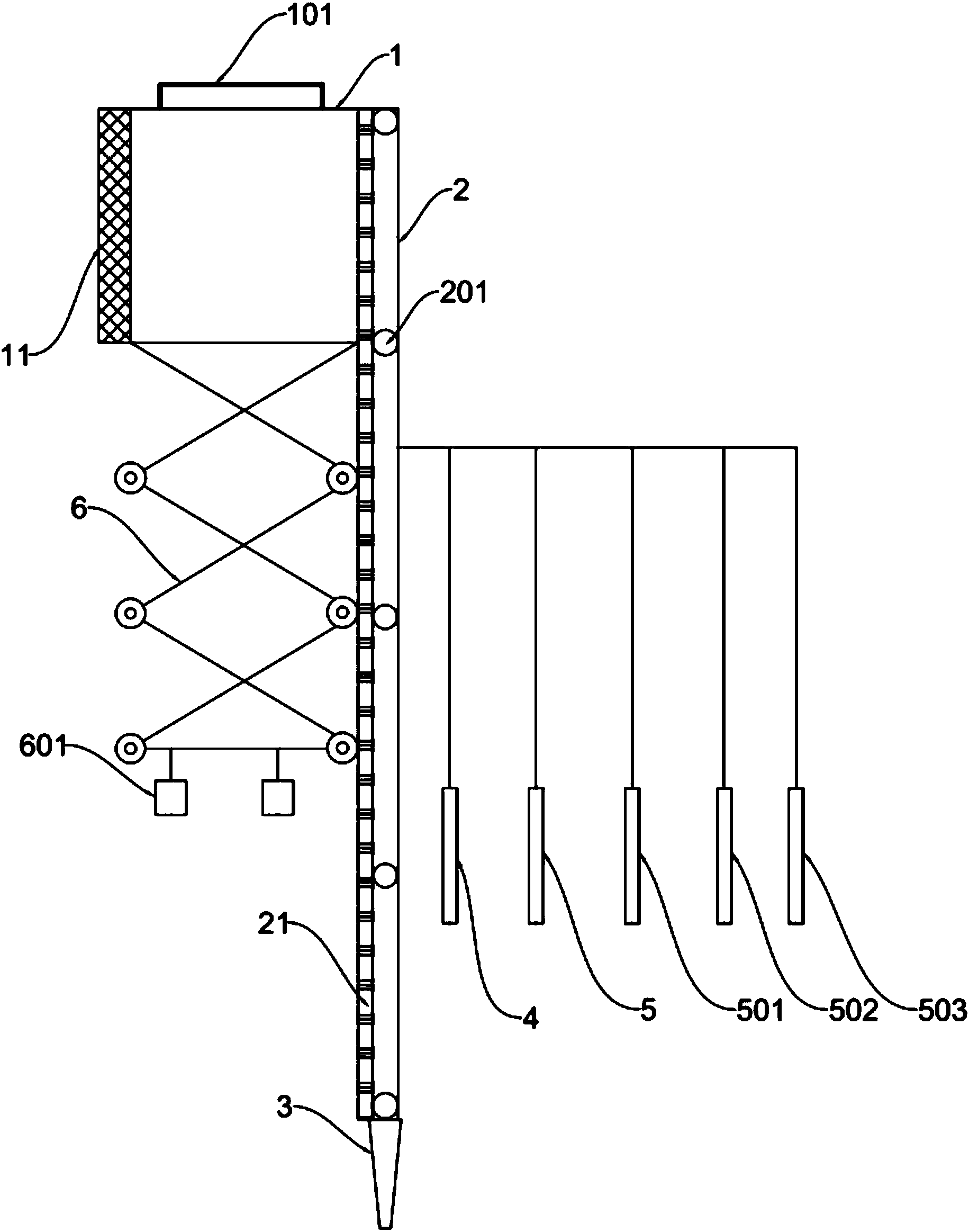

本实用新型设计了一种城市污水管道病害处理用便携式气体检测系统，包括检测箱体，检测箱体内部装配有通过转接轴相连接的折叠式连杆;折叠式连杆侧壁设置有折叠式刻度尺;折叠式连杆底端设置有障碍物探测器;折叠式连杆中下部装配有甲烷探测器、二氧化碳探测器、硫化氢探测器、可燃气体探测器和VOC探测器;检测箱体左侧壁设置有PLC控制器，PLC控制器集成有触摸显示面板;检测箱体底端装配有液压提升机，液压提升机底部设置有用于调节高度的平衡基座。本实用新型提高了污水深井内部气体检测的便捷性和有效性，降低了有害气体检测的难度，有利于提高作业效率，实现单人独立完成。
摘要附图
权利要求书
1.一种城市污水管道病害处理用便携式气体检测系统，其特征在于，结构包括检测箱体(1)，所述检测箱体(1)内部装配有通过转接轴(201)相连接的折叠式连杆(2);
所述折叠式连杆(2)侧壁设置有折叠式刻度尺(21);
所述折叠式连杆(2)底端设置有障碍物探测器(3);
所述折叠式连杆(2)中下部装配有甲烷探测器(4)、二氧化碳探测器(5)、硫化氢探测器(501)、可燃气体探测器(502)和VOC探测器(503);
所述检测箱体(1)左侧壁设置有PLC控制器(11)，PLC控制器(11)集成有触摸显示面板;
所述障碍物探测器(3)、甲烷探测器(4)、二氧化碳探测器(5)、硫化氢探测器(501)、可燃气体探测器(502)及VOC探测器(503)分别通过数据传输线连接至PLC控制器(11);
所述检测箱体(1)底端装配有液压提升机(6)，液压提升机(6)底部设置有用于调节高度的平衡基座(601)。
2.根据权利要求1所述的城市污水管道病害处理用便携式气体检测系统，其特征在于，所述检测箱体(1)顶部设置有环形提手(101)。
3.根据权利要求1所述的城市污水管道病害处理用便携式气体检测系统，其特征在于，所述甲烷探测器(4)、二氧化碳探测器(5)、硫化氢探测器(501)、可燃气体探测器(502)和VOC探测器(503)装配于同一水平高度。
4.根据权利要求1所述的城市污水管道病害处理用便携式气体检测系统，其特征在于，所述甲烷探测器(4)、二氧化碳探测器(5)、硫化氢探测器(501)、可燃气体探测器(502)和VOC探测器(503)装配于距离障碍物探测器(3)5～10cm的位置。
5.根据权利要求1所述的城市污水管道病害处理用便携式气体检测系统，其特征在于，所述障碍物探测器(3)为非接触式障碍物探测器。
说明书
一种城市污水管道病害处理用便携式气体检测系统
技术领域
本实用新型涉及城市养护技术领域，具体涉及一种城市污水管道病害处理用便携式气体检测系统。
背景技术
城市污水管道日常养护及病害清理大多需要作业人员进入污水排放管道或污水中转井中，完成清污作业。由于污水管道存在种类复杂的有害气体，对作业人员的安全造成了极大威胁。为避免偶发的有害气体对作业人员造成伤害，需要对污水管道中的气体种类进行探测和深度分析，以便做好防护工作。
现有技术中，在进行气体探测时大多需要多人协作完成，严重影响了气体检测效率，与此同时，现有的气体探测装置，结构复杂且体积庞大，不偏于携带和转运，使用极为不便。
基于上述分析，需要设计一种便于管道病害处理的气体检测装置，提高检测效率和检测精度，简化结构，方便作业人员使用。
实用新型内容
本实用新型提供设计一种城市污水管道病害处理用便携式气体检测系统，在城市污水管道病害处理过程中，提高污水深井内部气体检测的便捷性和有效性，降低有害气体检测的难度，提高作业效率，实现单人独立完成。
为了实现本实用新型的目的，拟采用以下技术：
一种城市污水管道病害处理用便携式气体检测系统，其特征在于，结构包括检测箱体(1)，所述检测箱体(1)内部装配有通过转接轴(201)相连接的折叠式连杆(2);
所述折叠式连杆(2)侧壁设置有折叠式刻度尺(21);
所述折叠式连杆(2)底端设置有障碍物探测器(3);
所述折叠式连杆(2)中下部装配有甲烷探测器(4)、二氧化碳探测器(5)、硫化氢探测器(501)、可燃气体探测器(502)和VOC探测器(503);
所述检测箱体(1)左侧壁设置有PLC控制器(11)，PLC控制器(11)集成有触摸显示面板;
所述障碍物探测器(3)、甲烷探测器(4)、二氧化碳探测器(5)、硫化氢探测器(501)、可燃气体探测器(502)及VOC探测器(503)分别通过数据传输线连接至PLC控制器(11);
所述检测箱体(1)底端装配有液压提升机(6)，液压提升机(6)底部设置有用于调节高度的平衡基座(601)。
进一步，所述检测箱体(1)顶部设置有环形提手(101)。
进一步，所述甲烷探测器(4)、二氧化碳探测器(5)、硫化氢探测器(501)、可燃气体探测器(502)和VOC探测器(503)装配于同一水平高度。
进一步，所述甲烷探测器(4)、二氧化碳探测器(5)、硫化氢探测器(501)、可燃气体探测器(502)和VOC探测器(503)装配于距离障碍物探测器(3)5～10cm的位置。
进一步，所述障碍物探测器(3)为非接触式障碍物探测器。
本实用新型提供了一种城市污水管道病害处理用便携式气体检测系统，与现有技术相比，有益效果在于：
1、本实用新型设计的城市污水管道病害处理用便携式气体检测系统，包括检测箱体(1)，检测箱体(1)内部装配有通过转接轴(201)相连接的折叠式连杆(2);折叠式连杆(2)侧壁设置有折叠式刻度尺(21);折叠式连杆(2)底端设置有障碍物探测器(3);折叠式连杆(2)中下部装配有甲烷探测器(4)、二氧化碳探测器(5)、硫化氢探测器(501)、可燃气体探测器(502)和VOC探测器(503);检测箱体(1)左侧壁设置有PLC控制器(11)，PLC控制器(11)集成有触摸显示面板;上述设计，便于将折叠式连杆(2)以及与折叠式连杆(2)匹配的折叠式刻度尺(21)装配于检测箱体(1)内部，整体结构更为紧凑和简单，便于携带和使用;通过在折叠式连杆(2)底端设置障碍物探测器(3)，便于对污水深井内部的偶发障碍物进行探测，避免偶发的障碍物对甲烷探测器(4)、二氧化碳探测器(5)、硫化氢探测器(501)、可燃气体探测器(502)和VOC探测器(503)造成损坏，保证气体检测系统的正常运行。
2、本实用新型设计的城市污水管道病害处理用便携式气体检测系统，检测箱体(1)底端装配有液压提升机(6)，液压提升机(6)底部设置有用于调节高度的平衡基座(601);上述设计，提高了设计的气体检测系统使用的方便性，在使用过程中，通过液压提升机(6)对检测箱体(1)进行支撑和定位，然后根据需要将折叠式连杆(2)展开至所需要的长度，实现对不同深度污水深井内部的气体检测，设计的折叠式刻度尺(21)便于检测的深度进行测量和记录，使气体检测浓度与深井的深度一一对应，对作业人员提供更为可靠的检测数据。
3、本实用新型设计的城市污水管道病害处理用便携式气体检测系统，检测箱体(1)顶部设置有环形提手(101)，上述设计，在非检测状态时，利用环形提手(101)便于对检测箱体(1)进行携带。
4、本实用新型设计的城市污水管道病害处理用便携式气体检测系统，折叠式连杆(2)中下部装配有甲烷探测器(4)、二氧化碳探测器(5)、硫化氢探测器(501)、可燃气体探测器(502)和VOC探测器(503)，利用上述结构，可同时对污水深井内部的甲烷浓度、二氧化碳浓度、硫化氢气体浓度、可燃气体浓度及VOC气体浓度进行检测，并将检测结果呈现于PLC控制器(11)上，更为直观方便，在污水管道病害处理过程中，更为实用。
